یکسوکننده حذف ولتاژ گذرا

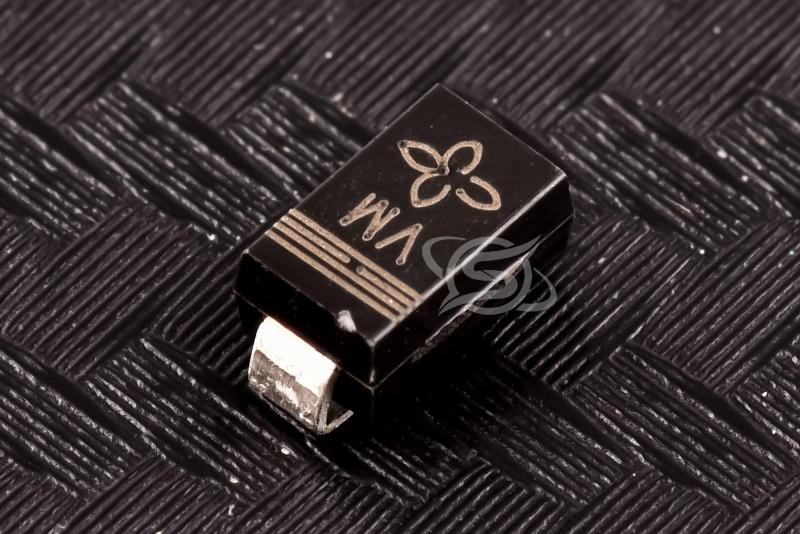

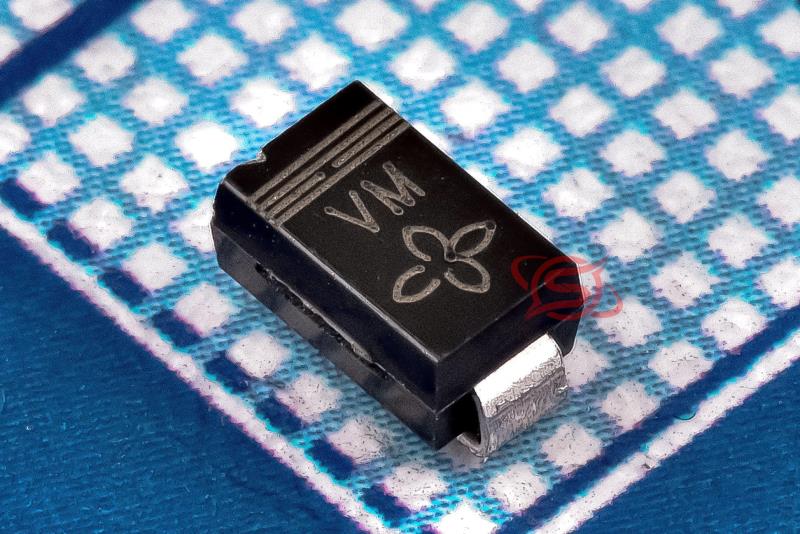

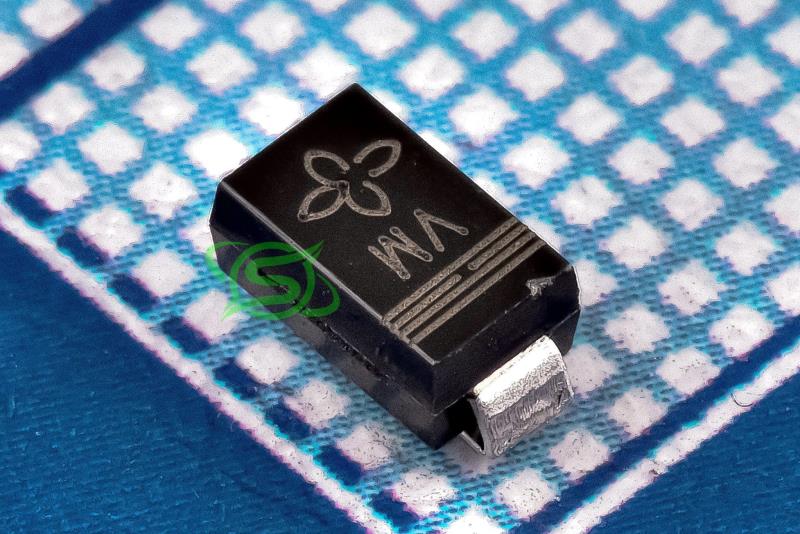

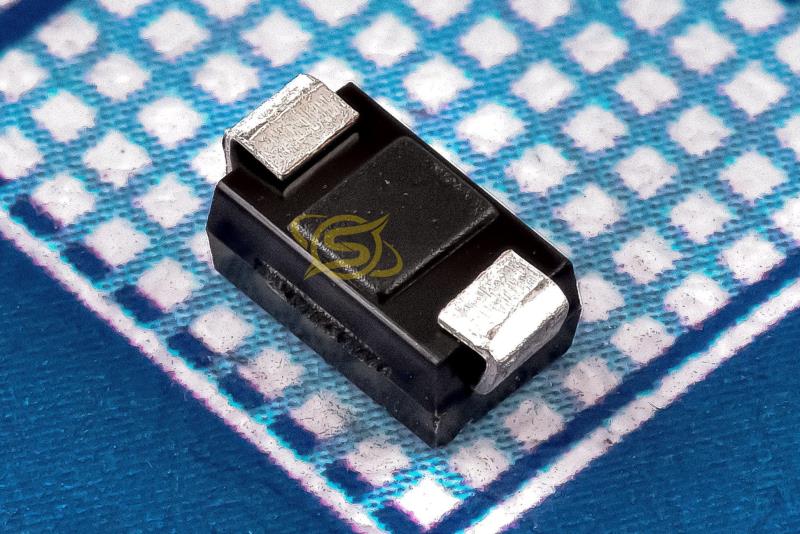

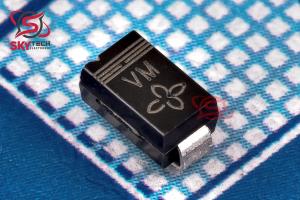

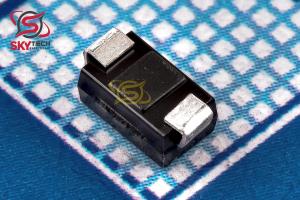

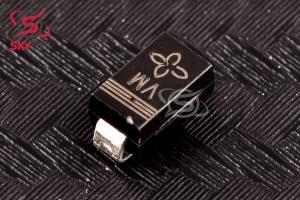

SMAJ150A (VM)
150V 400W Transient Voltage Suppressors
کیفیت: ORIGINAL(distributor) پکیج: SMA (DO-214AC)
قیمت تک فروشی 31,165 ریال
قیمت عمده 29,800 ریال (10 به بالا)
قیمت ویژه 29,254 ریال (100 به بالا)
قیمت فوق العاده28,981 ریال (1000 به بالا)
 قیمت تک فروشی 0.033 تتر با تخفیف
0.160.150.150.15
|
|
|
|
|
|
|
|
|
|
|
| حداقل دماي کاري |
-55 سانتيگراد |
|
| حداکثر دماي کاري |
+150 سانتيگراد |
|
|
|
توضیحات
ديودهاي محافظ دوطرفه TVS براي محافظت از تجهيزات الکترونيکي حساس در برابر نوسانات ولتاژ ناشي از سوئيچينگ بارهاي القايي و صاعقه طراحي شده‌اند. اين قطعات با استانداردهاي IEC 61000-4-2 (تخليه الکترواستاتيکي)، IEC 61000-4-4 (تداخل سريع گذرا)، IEC 61000-4-5 (نوسانات شديد) و MIL-STD-883 روش 3015 سازگار هستند. براي استفاده‌هاي دوطرفه، از پسوند "CA" مانند SMAJ10CA استفاده مي‌شود و ويژگي‌هاي الکتريکي در هر دو جهت يکسان هستند. نسخه‌هاي داراي گواهي AEC-Q101 براي کاربردهاي خودرويي با کدهاي HE3 يا HM3 ارائه مي‌شوند.
اين ديودها بازه ولتاژ کاري 6.4 تا 231 ولت و ولتاژ محدودسازي 5 تا 188 ولت را پوشش مي‌دهند. آن‌ها توانايي تحمل پالس‌هاي تا 400 وات (فرم موج 10/1000 ميکروثانيه) و جريان پالس تا 40 آمپر را دارند. حداکثر دماي اتصال آن‌ها 150 درجه سانتيگراد است. اين قطعات در بسته‌بندي کوچک SMA (DO-214AC) ارائه مي‌شوند و در دو نوع يک‌طرفه و دوطرفه موجود هستند.
از نظر مکانيکي، بدنه از جنس اپوکسي قالب‌ريزي‌شده با درجه اشتعال UL 94 V-0 ساخته شده است. پايه‌ها با قلع مات پوشيده شده‌اند و مطابق با استانداردهاي J-STD-002 و JESD 22-B102 قابل لحيم‌کاري هستند. نسخه‌هاي E3 و M3 براي مصارف تجاري با RoHS سازگار هستند، در حالي‌که نسخه‌هاي HE3 و HM3 علاوه بر اين، بدون هالوژن بوده و گواهي
Description
The bidirectional TVS diodes are designed to protect sensitive electronic equipment from voltage transients induced by inductive load switching and lightning. These devices comply with standards such as IEC 61000-4-2 (ESD), IEC 61000-4-4 (EFT), IEC 61000-4-5 (surge), and MIL-STD-883 Method 3015. Devices with the "CA" suffix (e.g., SMAJ10CA) are used for bidirectional applications, with electrical characteristics that apply equally in both directions. They are AEC-Q101 qualified for automotive use under part numbers ending in HE3 or HM3.
These diodes feature working voltages from 6.4 V to 231 V and clamping voltages from 5.0 V to 188 V. They can handle peak pulse power of up to 400 W (10/1000 ?s waveform), and peak pulse currents up to 40 A. Their junction temperature can reach 150 °C. They are offered in compact SMA (DO-214AC) packages and are available in both unidirectional and
|
