مبدل دیجیتال به آنالوگ

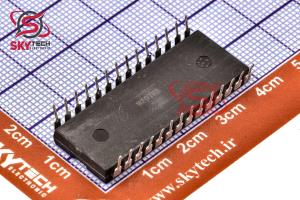

DAC8412FP

Quad, 12-Bit DAC Voltage Output with Readback

کیفیت: ORIGINAL(distributor)       پکیج: PDIP-28

قیمت تک فروشی  32,058,000  ریال

قیمت عمده  30,550,000  ریال (10 به بالا)

قیمت ویژه  29,946,800  ریال (100 به بالا)

قیمت فوق العاده29,645,200  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 33.575  تتر با تخفیف

152.25145142.1140.65





تعداد موجودی در انبار : 1 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها


تعداد درخواست:











توضیحات

DAC8412 / DAC8413 چهار DAC (مبدل ديجيتال به آنالوگ) با دقت 12 بيت و خروجي ولتاژ هستند که قابليت خواندن مجدد (Readback) نيز دارند. اين DACها به‌صورت مونوليتيک (تک‌تراشه) و با استفاده از فرآيند BiCMOS مکمل ساخته شده‌اند و به کاربر امکان استفاده از تراکم بسته‌بندي بالا را مي‌دهند.

دامنه ولتاژ خروجي با استفاده از دو ورودي مرجع VREFH و VREFL تنظيم مي‌شود. با قرار دادن VREFL روي 0 ولت و VREFH روي يک ولتاژ مثبت، خروجي DAC داراي محدوده مثبت و يوني‌پل (unipolar) خواهد بود. به‌طور مشابه، اگر VREFH روي 0 ولت و VREFL روي يک ولتاژ منفي قرار گيرد، خروجي داراي محدوده منفي و يوني‌پل خواهد بود. براي دستيابي به خروجي دو قطبي (bipolar)، هر دو مرجع VREFH و VREFL بايد به ولتاژهاي غير صفر متصل شوند. اين روش تنظيم دامنه خروجي نسبت به روش‌هاي ديگر که از مقاومت‌هاي داخلي و خارجي با ضريب دماي متفاوت استفاده مي‌کنند، مزيت دارد، زيرا به تغييرات دمايي وابسته نيست.

کنترل‌هاي ديجيتال به کاربر اجازه مي‌دهند تا داده‌ها را در هر DAC بارگذاري يا خوانده، هر DAC را به‌صورت مجزا بارگذاري کرده يا داده را همزمان به تمام DACها انتقال دهد.



Description

The DAC8412/DAC8413 are quad, 12-bit voltage output DACs with readback capability. Built using a complementary BiCMOS process, these monolithic DACs offer very high package density.

The output voltage swing is set by two reference inputs, VREFH and VREFL. Setting VREFL to 0 V and VREFH to a positive voltage yields a unipolar positive output range. Similarly, setting VREFH to 0 V and VREFL to a negative voltage results in a unipolar negative output. Bipolar outputs are configured by connecting both VREFH and VREFL to nonzero voltages. This approach offers advantages over other bipolar offset methods because it does not rely on internal or external resistors with differing temperature coefficients.

Digital controls allow the user to load or read back data from any DAC, load any individual DAC, or transfer data to all DACs simultaneously.
