سوئیچینگ کنترل شده PWM

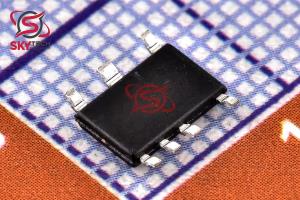

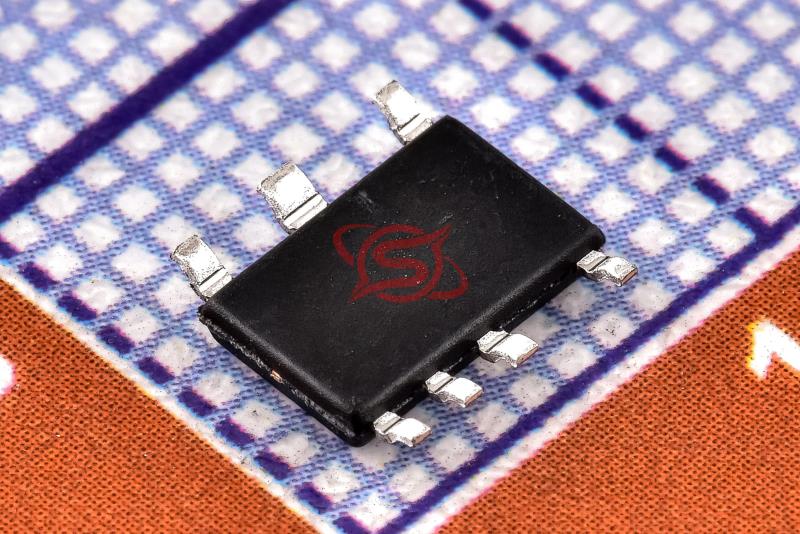

KP3114WPA
High Performance, Low Cost Off-Line PWM Controlled Switcher
کیفیت: ORIGINAL(distributor) پکیج: ASOP-7
قیمت تک فروشی 158,170 ریال
قیمت عمده 150,890 ریال (10 به بالا)
قیمت ویژه 147,978 ریال (100 به بالا)
قیمت فوق العاده146,522 ریال (1000 به بالا)
 قیمت تک فروشی 0.185 تتر با تخفیف
0.840.80.780.78
|
|
|
|
|
| حداکثر دماي کاري |
+85 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
|
|
| شرکت توليد کننده |
Kiwi Instruments |
|
توضیحات
KP3114SG طراحي شده براي ساده‌سازي مدارهاي بيروني و کاهش تعداد قطعات است. با بهره‌گيري از تکنولوژي کنترل چندحالته PWM، به طور خودکار فرکانس کليدزني را بر اساس بار تنظيم مي‌کند که باعث بهبود راندمان، حذف نويز قابل شنيدن و کاهش مصرف توان در حالت بي‌باري مي‌شود. همچنين حفاظت‌هاي خودبازگردان متنوعي را براي افزايش پايداري سيستم در شرايط خطا ارائه مي‌دهد.
ويژگي‌هاي اصلي:
KP3114SG يک سوئيچ قدرت PWM با کارايي بالا و هزينه پايين است که مناسب کاربردهاي کاهش ولتاژ (Buck) در توان پايين مي‌باشد. اين چيپ داراي MOSFET داخلي با تحمل ولتاژ 700 ولت و مدار راه‌انداز ولتاژ بالا است. کنترل چندحالته آن باعث عملکرد بي‌صداي سيستم مي‌شود. از توپولوژي‌هاي فوروارد (Forward)، باک (Buck) و باک-بوست (Buck-Boost) پشتيباني مي‌کند و مي‌تواند با ولتاژ ورودي بسيار پايين (بيش از 20 ولت) کار کند. توان مصرفي در حالت بي‌باري کمتر از 100 ميلي‌وات است و فرکانس کليدزني مي‌تواند تا 30 کيلوهرتز برسد. اين تراشه داراي راندمان تنظيم خط و بار عالي و مدار راه‌اندازي نرم (Soft Start) است. حفاظت‌هاي داخلي شامل محدوديت جريان در هر سيکل، حفاظت در برابر اضافه‌بار، حفاظت در برابر ولتاژ خروجي بالا، حفاظت دماي بيش از حد و حفاظت اضافه ولتاژ VDD است. بسته‌بندي اين قطعه از نوع SOP-8 مي‌باشد.
کاربردهاي نمونه:
مناسب براي منابع تغذيه لوازم خانگي کوچک.
Description
The KP3114SG is engineered to simplify external circuitry and reduce component count. Using multi-mode PWM control technology, it automatically adjusts the switching frequency according to load conditions, improving efficiency, eliminating audible noise, and reducing standby power consumption. It also offers comprehensive auto-recovery protection functions to enhance system stability under fault conditions.
Main Features:
The KP3114SG is a high-performance, low-cost PWM power switch suitable for low-power buck applications. It integrates a 700V high-voltage MOSFET and a high-voltage startup circuit. Its multi-mode control ensures noiseless operation. It supports forward, buck, and buck-boost topologies and can operate with ultra-low input voltages (>20V). No-load power consumption is below 100mW, and the switching frequency can reach up to 30kHz. The chip offers excellent line and load regulation and features a soft-start circuit. Internal protection includes cycle-by-cycle current limiting, overload protection, output overvoltage protection, over-temperature protection, and VDD overvoltage protection. The package type is SOP-8.
Typical Applications:
Designed for small household appliance power supplies.
|
