تنظیم کننده متغیر

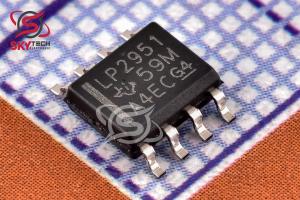

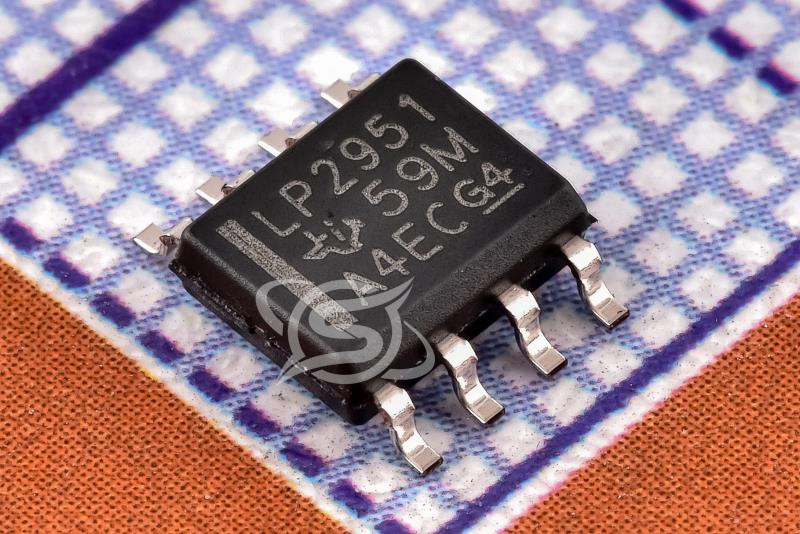

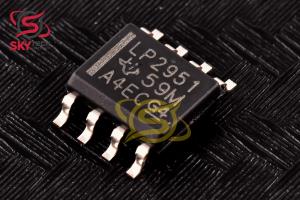

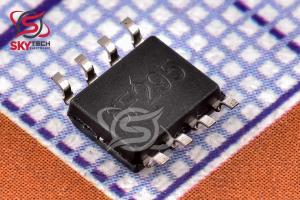

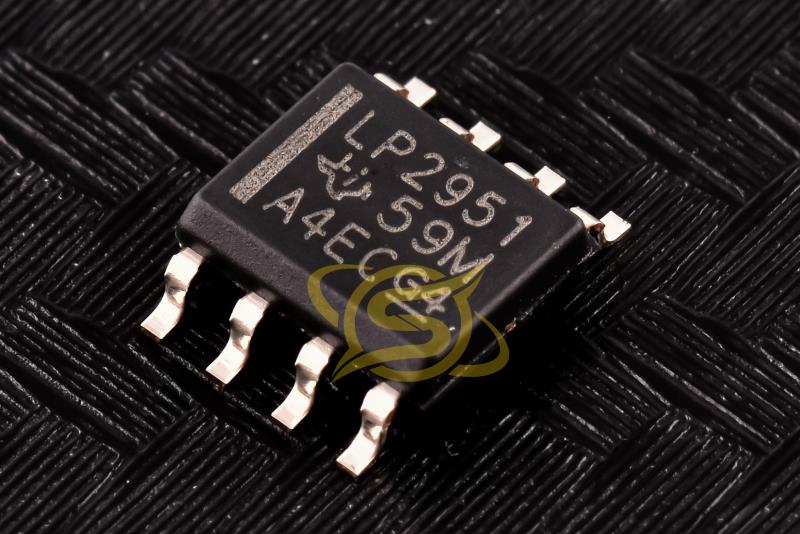

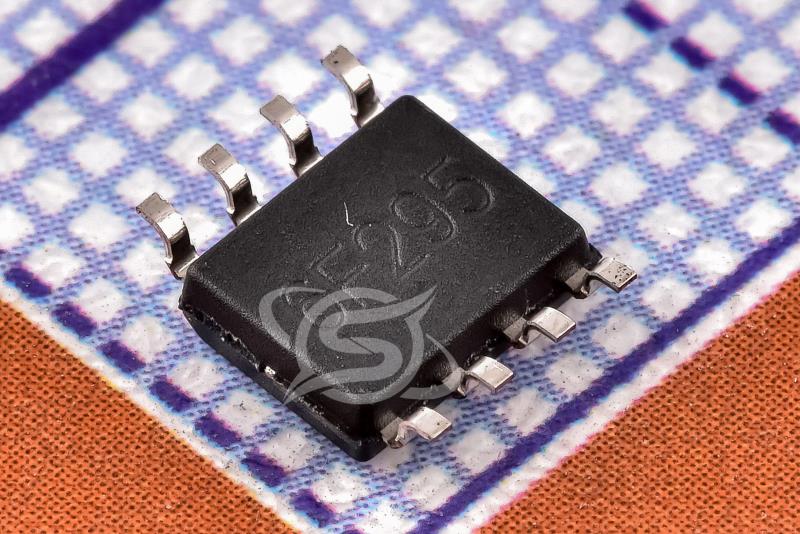

LP2951DR (LP2951)

100mA, 30V, adjustable voltage regulator with shutdown

کیفیت: ORIGINAL(distributor)       پکیج: SOIC-8

قیمت تک فروشی  1,148,615  ریال

قیمت عمده  1,094,300  ریال (10 به بالا)

قیمت ویژه  1,072,574  ریال (100 به بالا)

قیمت فوق العاده1,061,711  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.406  تتر با تخفیف

1.781.71.671.65


تعداد موجودی در انبار : 13 عدد

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج SOIC-8
حداکثر دماي کاري +125     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
ولتاژ ورودي 2 - 30     ولت
جريان خروجي 100     mA
شرکت توليد کننده Texas Instruments



توضیحات

تراشه LP2951 يک رگولاتور کم افت ولتاژ (LDO) با ورودي وسيع است که از ولتاژ ورودي بين 2 ولت تا 30 ولت پشتيباني مي‌کند و مي‌تواند حداکثر 100 ميلي‌آمپر جريان بار تأمين کند. اين تراشه قادر است ولتاژ خروجي ثابت يا قابل تنظيم از همان دستگاه ارائه دهد. با اتصال پين‌هاي OUTPUT و SENSE به يکديگر و پين‌هاي FEEDBACK و VTAP به يکديگر، LP2951 ولتاژهاي خروجي ثابت 3.3V يا 5V را فراهم مي‌آورد. در غير اين صورت، پين‌هاي SENSE و VTAP را باز گذاشته و FEEDBACK را به يک تقسيم‌کننده مقاومت خارجي وصل کنيد. اين پيکربندي اجازه مي‌دهد تا ولتاژ خروجي بين 1.2V تا 29V تنظيم شود.
مدل LP2951-Q1 داراي خروجي ERROR است که ولتاژ پين بازخورد را نظارت کرده و وضعيت ولتاژ خروجي را نشان مي‌دهد. ورودي SHUTDOWN و خروجي ERROR براي توالي‌دهي به چندين منبع تغذيه در سيستم استفاده مي‌شوند.



Description

The LP2951 is a wide input low-dropout regulator (LDO) supporting an input voltage range from 2V to 30V and can supply up to 100mA of load current. The LP2951 is able to output either a fixed or adjustable output from the same device. By tying the OUTPUT and SENSE pins together, and the FEEDBACK and VTAP pins together, the LP2951 gives 3.3V or 5V fixed output voltages. Alternatively, leave the SENSE and VTAP pins open and connect FEEDBACK to an external resistor divider. This configuration allows the output to be set to any value between 1.2V to 29V.

The LP2951-Q1 has an ERROR output that monitors the voltage at the feedback pin to indicate the status of the output voltage. The SHUTDOWN input and ERROR output are used for sequencing multiple power supplies in the system.
