مبدل دیجیتال به انالوگ

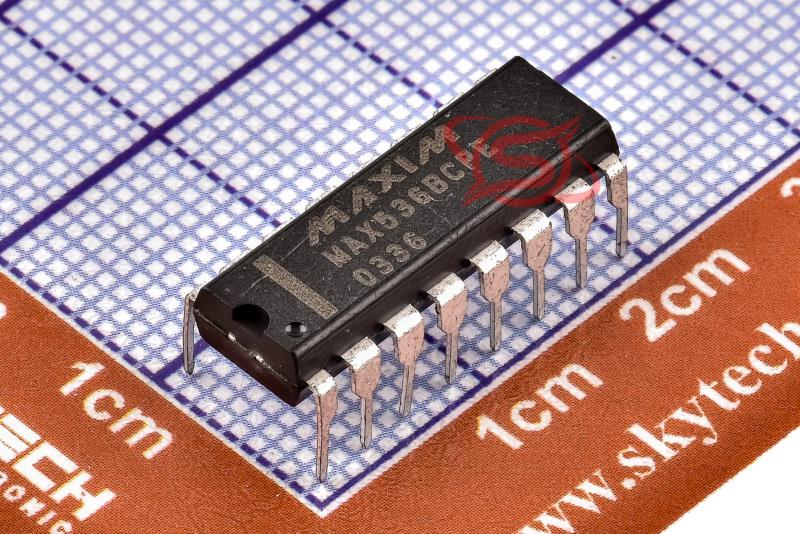

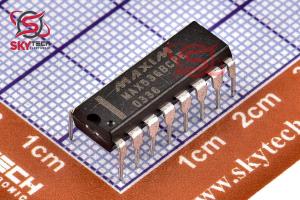

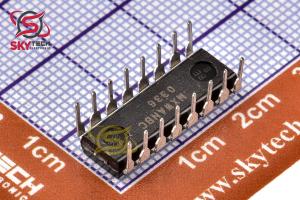

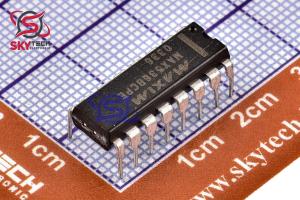

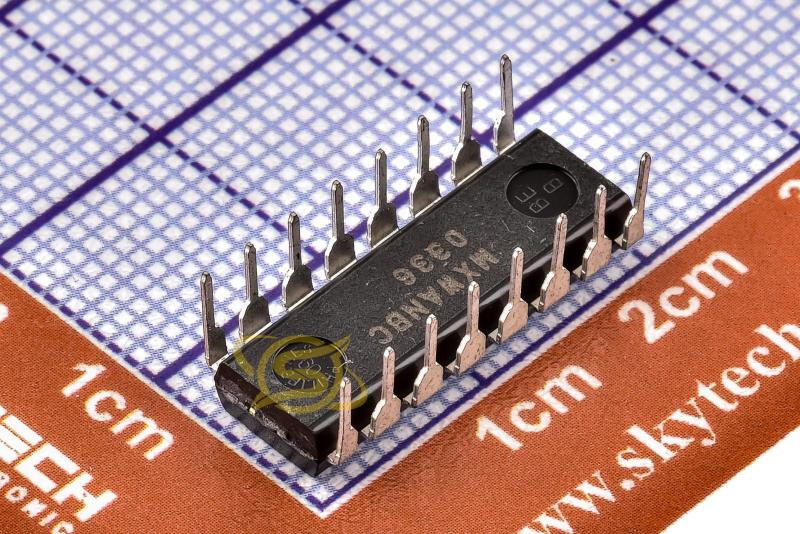

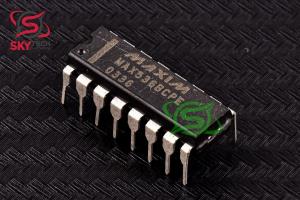

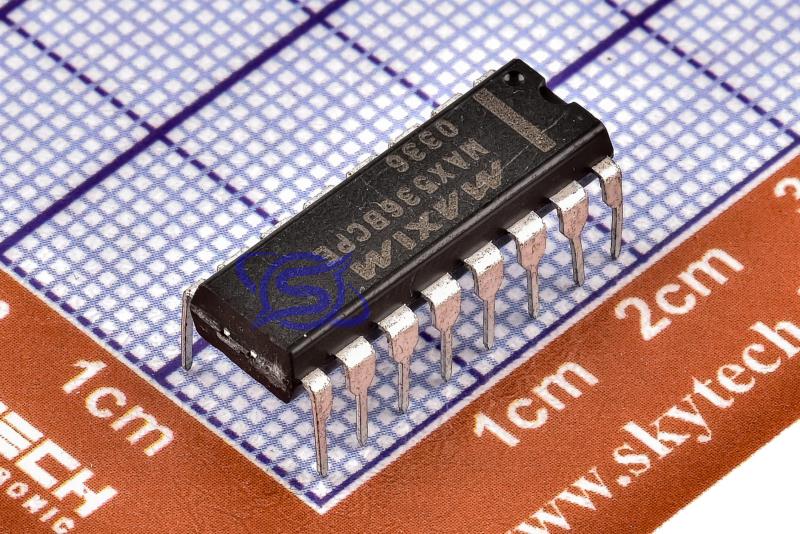

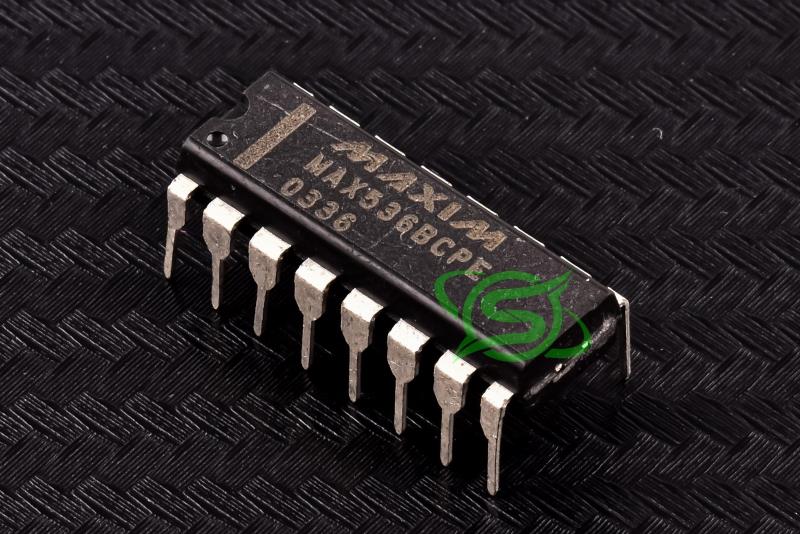

MAX536BCPE+
Calibrated, Quad, 12-Bit Voltage-Output DACs with Serial Interface
کیفیت: ORIGINAL(distributor) پکیج: PDIP-16
قیمت تک فروشی 6,188,800 ریال
قیمت عمده 5,897,600 ریال (10 به بالا)
قیمت ویژه 5,781,120 ریال (100 به بالا)
قیمت فوق العاده5,722,880 ریال (1000 به بالا)
 قیمت تک فروشی 7.239 تتر با تخفیف
33.63231.3631.04
|
توضیحات
مدارهاي مجتمع MAX536/MAX537 ترکيبي از چهار مبدل ديجيتال به آنالوگ (DAC) با خروجي ولتاژ 12 بيتي و چهار تقويت‌کننده دقيق خروجي هستند که در يک بسته 16 پايه‌اي فشرده قرار دارند. آفست، گين و خطي بودن اين دستگاه‌ها به‌طور کارخانه‌اي کاليبره شده‌اند تا خطاي کل تنظيم‌نشده ±1 LSB را براي MAX536 تضمين کنند. MAX537 با تأمين ولتاژ ±5V کار مي‌کند، در حالي که MAX536 نياز به تأمين ولتاژ بين -5V و +10.8V تا +13.2V دارد.
هر DAC در MAX536/MAX537 داراي ورودي دو بافر است که شامل يک رجيستر ورودي و سپس يک رجيستر DAC مي‌شود. يک کلمه 16 بيتي سري براي بارگذاري داده‌ها در هر رجيستر ورودي/DAC استفاده مي‌شود. رابط سريال اين دستگاه‌ها با SPI/QSPI™ يا MICROWIRE™ سازگار است و به‌طور مستقل يا همزمان امکان به‌روزرساني رجيسترهاي ورودي و DAC را با يک دستور نرم‌افزاري واحد فراهم مي‌کند. علاوه بر اين، رجيسترهاي DAC مي‌توانند با استفاده از پين LDAC سخت‌افزاري به‌طور همزمان به‌روزرساني شوند. تمام ورودي‌هاي منطقي با TTL/CMOS سازگار هستند.
_کاربردها
- کنترل فرآيندهاي صنعتي
- تجهيزات تست خودکار
- تنظيم ديجيتال آفست و گين
- دستگاه‌هاي کنترل حرکت
- کنترل‌هاي صنعتي از راه دور
- سيستم‌هاي کنترل‌شده توسط ميکروپروسسور
Description
The MAX536/MAX537 are integrated circuits that combine four 12-bit, voltage-output digital-to-analog converters (DACs) and four precision output amplifiers in a compact 16-pin package. The offset, gain, and linearity of these devices are factory calibrated to ensure the MAX536 provides a ±1 LSB total unadjusted error. The MAX537 operates with ±5V supplies, while the MAX536 requires supplies between -5V and +10.8V to +13.2V.
Each DAC in the MAX536/MAX537 has a double-buffered input, consisting of an input register followed by a DAC register. A 16-bit serial word is used to load data into each input/DAC register. The serial interface is compatible with SPI/QSPI™ or MICROWIRE™ and allows the input and DAC registers to be updated either independently or simultaneously with a single software command. Additionally, the DAC registers can be updated simultaneously using a hardware LDAC pin. All logic inputs are TTL/CMOS compatible.
_Applications
- Industrial Process Controls
- Automatic Test Equipment
- Digital Offset and Gain Adjustment
- Motion Control Devices
- Remote Industrial Controls
- Microprocessor-Controlled Systems
|
