کنترل کننده PWM

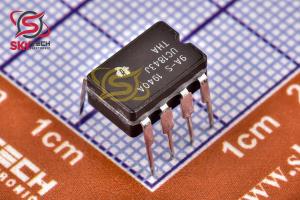

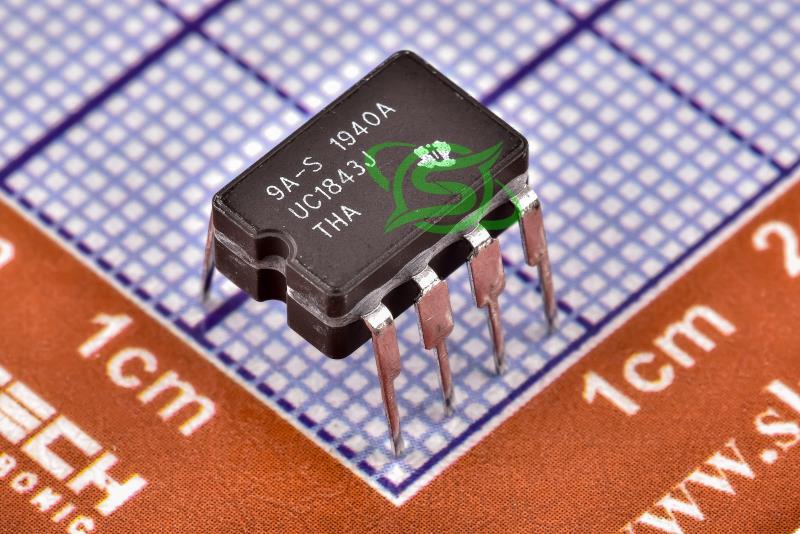

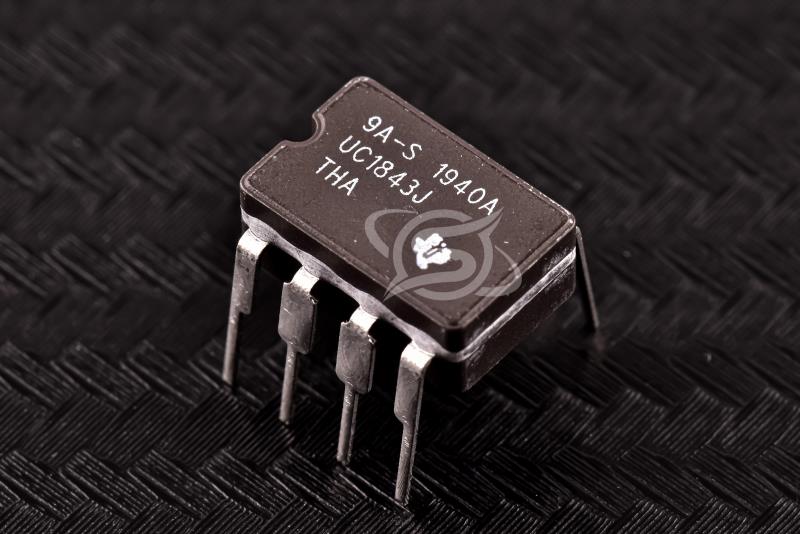

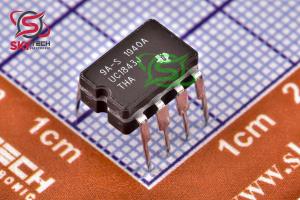

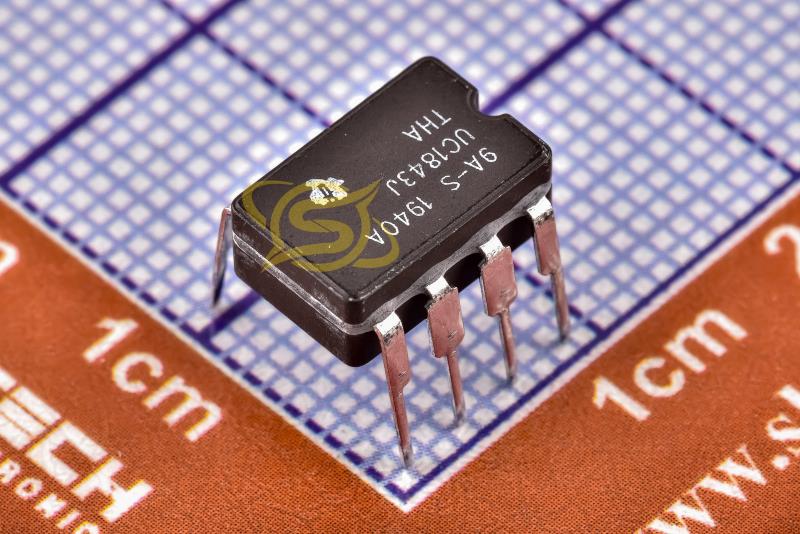

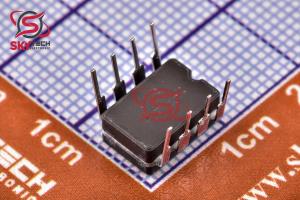

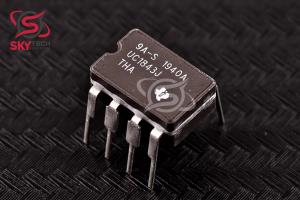

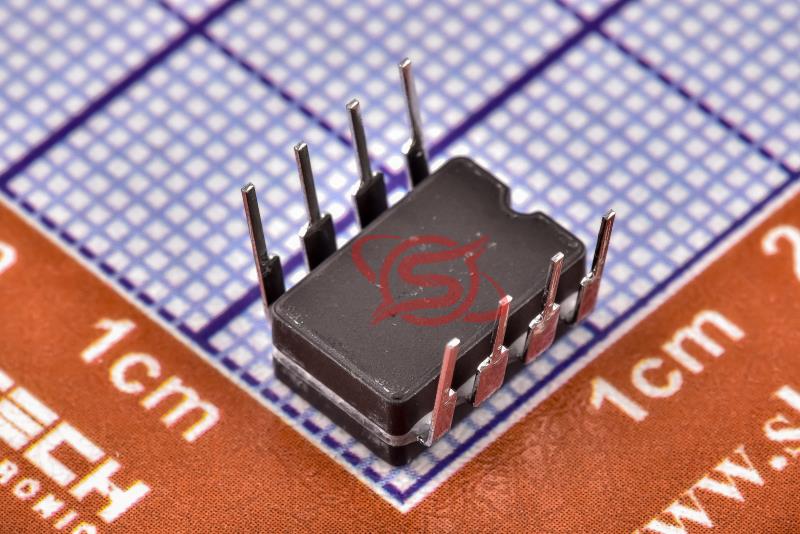

UC1843J
Current-Mode PWM Controllers
کیفیت: ORIGINAL(distributor) پکیج: CDIP-8
قیمت تک فروشی 11,500,500 ریال
قیمت عمده 10,954,500 ریال (10 به بالا)
قیمت ویژه 10,736,100 ریال (100 به بالا)
قیمت فوق العاده10,626,900 ریال (1000 به بالا)
 قیمت تک فروشی 13.452 تتر با تخفیف
636058.858.2
|
|
|
|
|
| حداکثر دماي کاري |
+125 سانتيگراد |
|
| حداقل دماي کاري |
-55 سانتيگراد |
|
|
|
|
|
| شرکت توليد کننده |
Texas Instruments |
|
توضیحات
سري UCx84x مجموعه‌اي از آي‌سي‌هاي کنترل توان هستند که براي طراحي مبدل‌هاي off-line و DC-DC با حداقل تعداد قطعات خارجي بهينه شده‌اند. اين آي‌سي‌ها بر اساس ساختار کنترل جريان با فرکانس ثابت (fixed-frequency current-mode) عمل مي‌کنند و تمامي مدارهاي داخلي لازم براي اين نوع سيستم‌ها را در خود جاي داده‌اند. از جمله اين مدارهاي داخلي مي‌توان به قفل ولتاژ پايين (Undervoltage Lockout) با جريان راه‌اندازي بسيار پايين (کمتر از 1 ميلي‌آمپر) و يک منبع مرجع دقيق با برش داخلي (Trimmed Bandgap Reference) اشاره کرد.
اين سري داراي ويژگي‌هايي از جمله جبران‌سازي خودکار فيدفوروارد (automatic feedforward compensation)، محدودسازي جريان به صورت پالس به پالس (pulse-by-pulse current limiting)، پاسخ بهبود يافته به تغييرات بار (enhanced load response)، مدار حذف پالس‌هاي دوتايي (double-pulse suppression)، و تقويت‌کننده خطا با مقاومت خروجي پايين است. اين تقويت‌کننده براي افزايش دقت در کنترل ولتاژ خروجي طراحي شده است.
خروجي اين آي‌سي‌ها از نوع totem-pole با قابليت جريان‌دهي يا کشيدن جريان بالا در لحظات کليدزني است که مخصوصاً براي راه‌اندازي مستقيم ماسفت‌هاي N-channel بهينه شده است. خروجي در حالت غيرفعال به سطح پايين مي‌رود، که براي خاموش‌سازي مطمئن ترانزيستورهاي قدرت بسيار مفيد است.
اين ويژگي‌ها سري UCx84x را براي استفاده در رگولاتورهاي سوئيچينگ با هر نوع پلاريته و همچنين در مبدل‌هاي DC-DC ترانسفورماتوري مناسب مي‌سازد. توانايي کار تا فرکانس 500 کيلوهرتز، عملکرد دقيق و انعطاف‌پذيري در طراحي باعث شده‌اند که اين آي‌سي‌ها يکي از گزينه‌هاي محبوب در منابع تغذيه سوئيچينگ باشند.
Description
The UCx84x series is a family of power control ICs optimized for designing off-line and DC-DC converters using fixed-frequency current-mode control with minimal external components. These controllers integrate all necessary internal circuitry for efficient operation, including an undervoltage lockout (UVLO) circuit with very low start-up current (less than 1 mA) and a trimmed internal bandgap voltage reference for accuracy.
Key features include automatic feedforward compensation, pulse-by-pulse current limiting, enhanced load response characteristics, double-pulse suppression logic, and a low-output-resistance error amplifier. The error amplifier is designed to ensure accurate voltage regulation and fast transient response.
The output stage is a high-current totem-pole driver designed to source or sink peak currents, making it ideal for directly driving N-channel MOSFETs. The output goes low when turned off, ensuring secure turn-off of power transistors.
These features make the UCx84x series well-suited for use in switching regulators of any polarity as well as transformer-coupled DC-DC converters. With the ability to operate up to 500 kHz, precise performance, and flexibility in design, these ICs are a popular choice for various switching power supply applications.
|
