کنترل کننده کاهنده

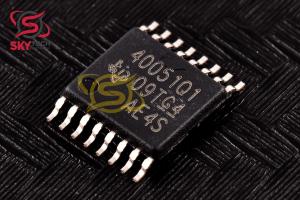

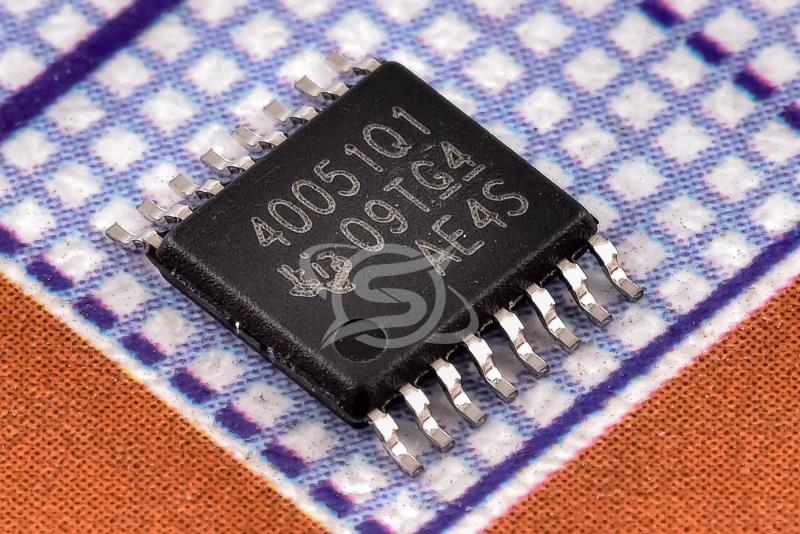

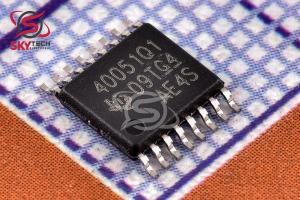

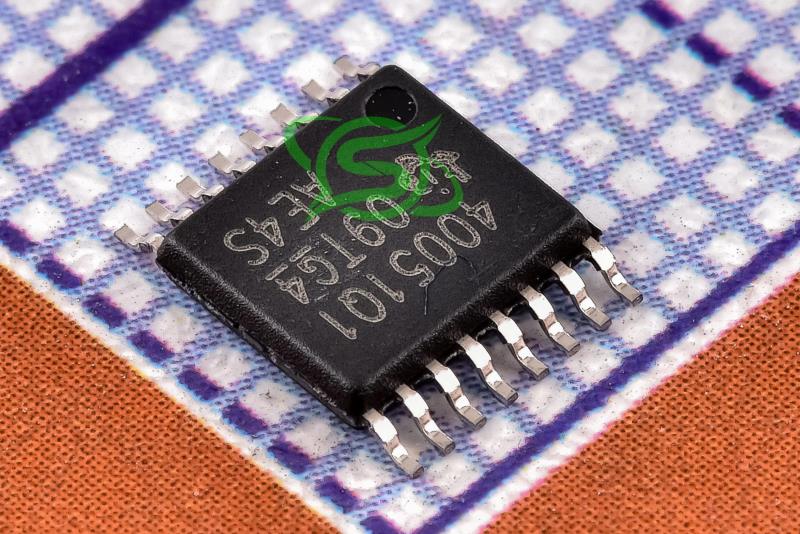

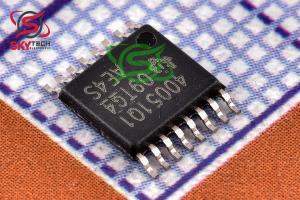

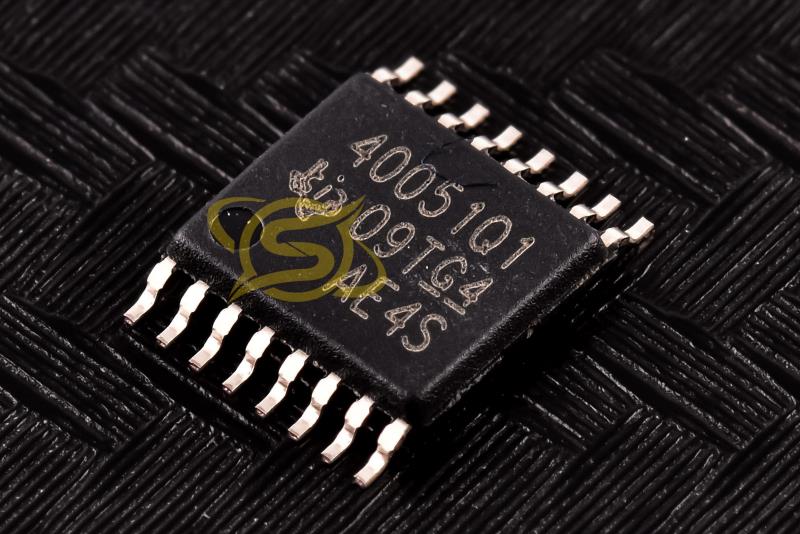

TPS40051QPWPRQ1 (40051Q1)
WIDE INPUT SYNCHRONOUS BUCK CONTROLLER

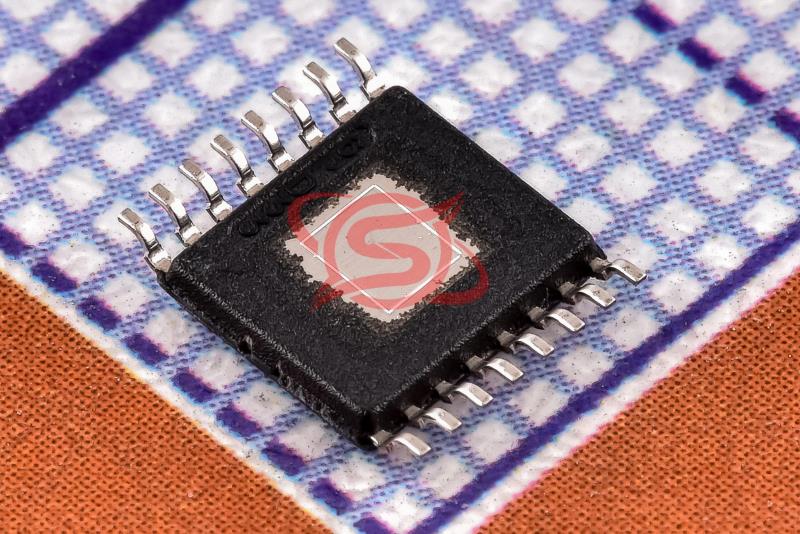

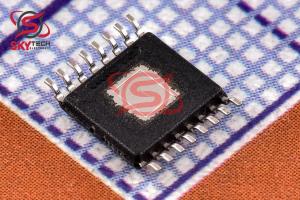

کیفیت: ORIGINAL(distributor) پکیج: HTSSOP-16
قیمت تک فروشی 4,791,300 ریال
قیمت عمده 4,563,800 ریال (10 به بالا)
قیمت ویژه 4,472,800 ریال (100 به بالا)
قیمت فوق العاده4,427,300 ریال (1000 به بالا)
 قیمت تک فروشی 5.604 تتر با تخفیف
26.252524.524.25
|
|
|
|
|
| حداکثر دماي کاري |
+140 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
|
|
|
|
توضیحات
آي‌سي TPS4005x يک مبدل کاهنده سنکرون با ولتاژ ورودي وسيع (از 8 تا 40 ولت) و قابليت کار با ولتاژهاي بالا است. اين خانواده از کنترلرها انعطاف‌پذيري زيادي در طراحي ارائه مي‌دهند و امکان تنظيم پارامترهايي مانند راه‌اندازي نرم (soft-start)، آستانه ولتاژ پايين (UVLO)، فرکانس عملکرد، فيدفوروارد ولتاژ، محدودکننده جريان سمت بالا، و جبران‌سازي حلقه کنترلي را فراهم مي‌سازند. همچنين اين سري قابليت هم‌زمان‌سازي با منبع خارجي را نيز دارد.
اين تراشه داراي درايور گيت براي ترانزيستورهاي ماسفت N-channel در هر دو طرف بالا (high-side) و همزمان (synchronous rectifier) است. منطق درايور گيت داراي مدار محافظ ضد تلاقي (anti-cross conduction) است تا از هدايت همزمان ماسفت‌هاي بالا و پايين جلوگيري کند. TPS4005x با استفاده از کنترل فيدفوروارد ولتاژ، تنظيم خط خوبي در برابر تغييرات ولتاژ ورودي ارائه مي‌دهد و پاسخ سريع به نوسانات ورودي با بهره تقريباً ثابت فراهم مي‌کند که طراحي حلقه کنترلي را آسان‌تر مي‌کند.
همچنين، محدودکننده جريان قابل برنامه‌ريزي خارجي در اين تراشه، حفاظت پالس به پالس از جريان را به همراه عملکرد حالت hiccup براي شرايط بار اضافي طولاني‌مدت فراهم مي‌کند که به کمک شمارنده داخلي خطا مديريت مي‌شود.
Description
The TPS4005x is a high-voltage, wide input (8 V to 40 V) synchronous step-down converter. This family of controllers offers design flexibility through various user-programmable features such as soft-start, undervoltage lockout (UVLO), operating frequency, voltage feedforward, high-side current limit, and loop compensation. It is also capable of synchronization with an external clock source.
It includes MOSFET gate drivers for both high-side and synchronous rectifier N-channel MOSFETs, with built-in anti-cross conduction logic to prevent simultaneous conduction of both switches. The use of voltage feedforward control provides excellent line regulation across the wide 4:1 input range and ensures fast transient response with near-constant gain, simplifying compensation.
An externally programmable current limit enables pulse-by-pulse protection and supports hiccup mode operation through an internal fault counter, enhancing protection during prolonged overload conditions.
|
