مبدل افزاینده

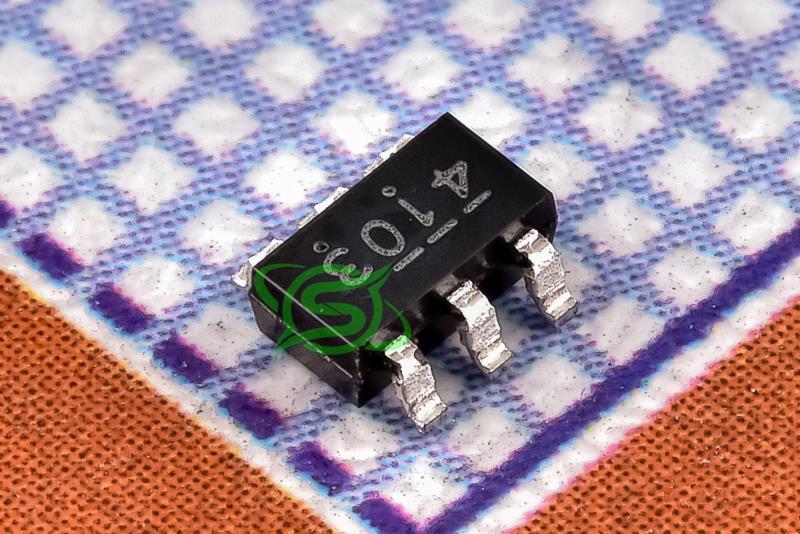

PT4103B23F (4103)

White LED Step-Up Converter

کیفیت: ORIGINAL(distributor)       پکیج: SOT-23-6

قیمت تک فروشی  426,233  ریال

قیمت عمده  406,050  ریال (10 به بالا)

قیمت ویژه  397,977  ریال (100 به بالا)

قیمت فوق العاده393,941  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.501  تتر با تخفیف

2.422.32.252.23


تعداد موجودی در انبار : 10 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج SOT-23-6
حداکثر دماي کاري +85     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
ولتاژ ورودي 2.5 - 6     ولت



توضیحات

PT4103 يک مبدل DC/DC از نوع step-up است که براي راه‌اندازي حداکثر 8 ال اي دي سفيد به صورت سري از يک باتري ليتيوم يون تک سلولي با جريان ثابت طراحي شده است. اين تراشه جريان خروجي را به طور مستقيم تنظيم مي‌کند، که آن را براي راه‌اندازي ال اي دي‌هايي که شدت نور آن‌ها متناسب با جريان عبوري از آن‌ها است، نه ولتاژ across ترمينال‌ها، ايده‌آل مي‌سازد.

يک مقاومت خارجي تنظيم‌کننده جريان ال اي دي بين 5 ميلي‌آمپر تا 20ميلي‌آمپر است، که به راحتي مي‌توان آن را با استفاده از ولتاژ DC يا سيگنال مدوله شده با عرض پالس (PWM) تنظيم کرد. ولتاژ بازخورد 104ميلي‌ولت باعث کاهش تلفات انرژي و افزايش کارايي مي‌شود. پايه OV ولتاژ خروجي را نظارت مي‌کند و در صورت شناسايي شرايط ولتاژ بيش از حد ناشي از مدار باز، مبدل را خاموش مي‌کند. PT4103 در بسته‌بندي SOT23-6 موجود است.



Description

PT4103 is a step-up DC/DC converter designed to drive up to 8 white LEDs in series from a single-cell Lithium-Ion battery with constant current. It directly regulates the output current, making it ideal for driving LEDs whose light intensity is proportional to the current passing through them rather than the voltage across their terminals.

A single external resistor sets the LED current between 5mA and 20mA, and it can be easily adjusted using either a DC voltage or a pulse width modulated (PWM) signal. The low 104mV feedback voltage reduces power loss and enhances efficiency. The OV pin monitors the output voltage and turns off the converter if an over-voltage condition is present due to an open circuit. The PT4103 is available in SOT23-6 packages
