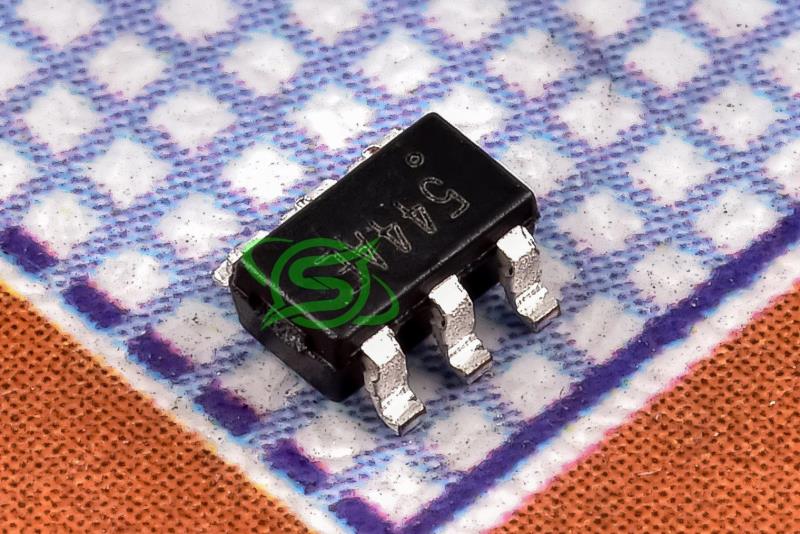

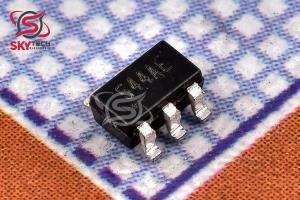

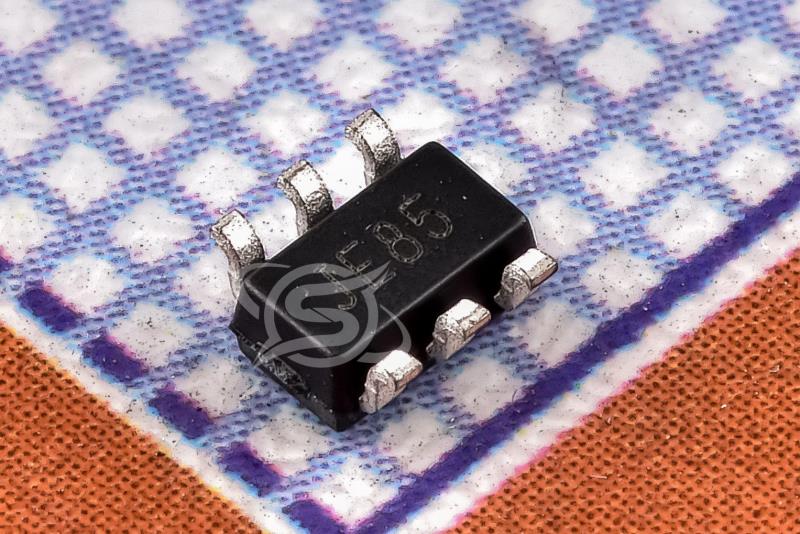

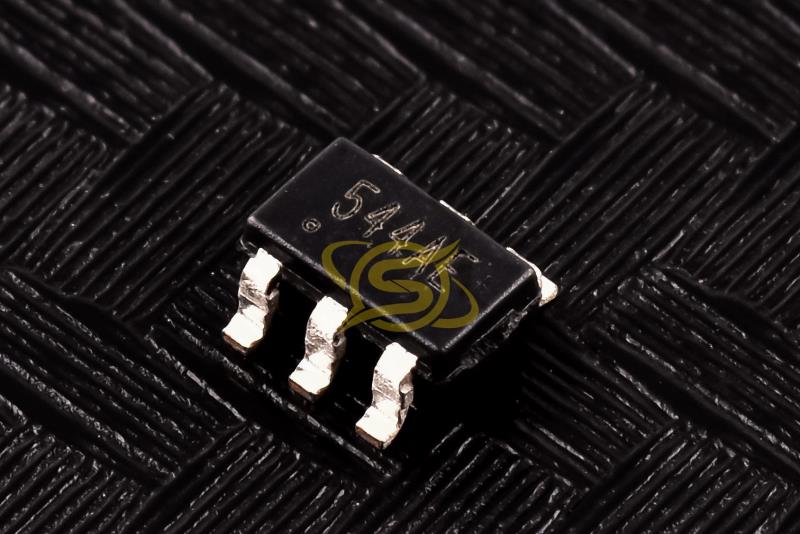

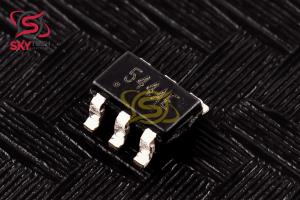

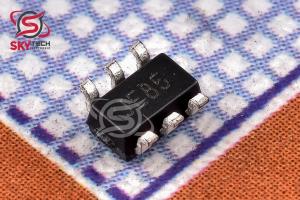

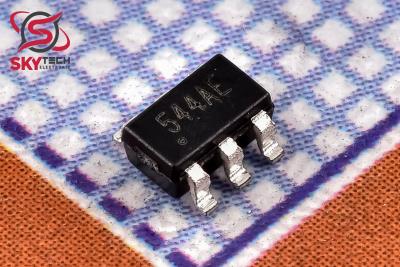

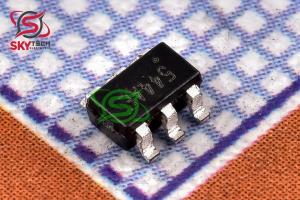

سوئیچ MMIC

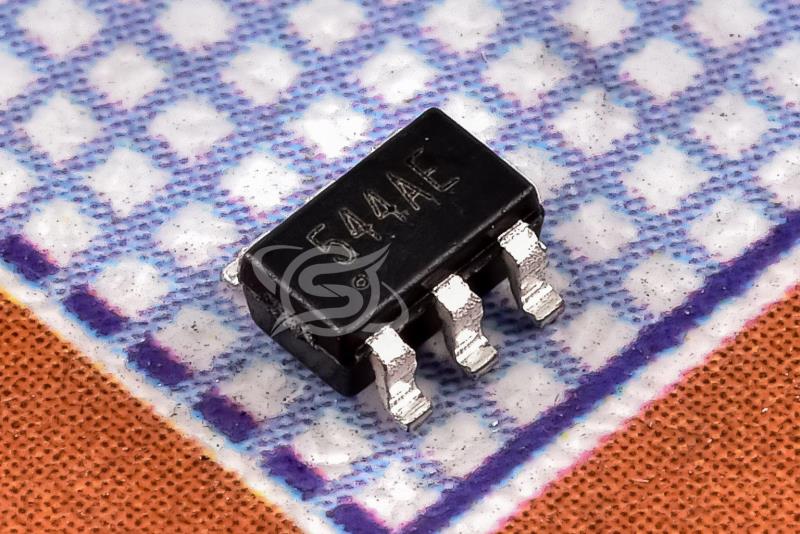

HMC544AE
GaAs MMIC T/R SWITCH, DC - 4 GHz
کیفیت: ORIGINAL(distributor) پکیج: SOT-23-6
قیمت تک فروشی 890,120 ریال
قیمت عمده 848,000 ریال (10 به بالا)
قیمت ویژه 831,152 ریال (100 به بالا)
قیمت فوق العاده822,728 ریال (1000 به بالا)
 قیمت تک فروشی 1.049 تتر با تخفیف
5.044.84.74.66
|
توضیحات
HMC544A و HMC544AE سوئيچ‌هاي SPDT (يک ورودي دو خروجي) کم‌هزينه هستند که براي استفاده در کاربردهاي ارسال-دريافت طراحي شده‌اند و نياز به افت درج کم در سطوح قدرت متوسط دارند. اين دستگاه‌ها در بسته‌بندي 6-پايه SOT-26 عرضه مي‌شوند و قادرند سيگنال‌ها را از DC تا 4.0 GHz کنترل کنند. اين دستگاه‌ها به‌ويژه براي کاربردهايي در فرکانس‌هاي 450، 900، 1900، 2300 و 2700 MHz با افت درج کمتر از 0.5 دسي‌بل مناسب هستند.
ويژگي‌هاي اصلي شامل:
- عملکرد خطي استثنايي با نقطه فشرده‌سازي 1dB برابر با +36 dBm و نقطه برخورد مرتبه سوم برابر با +60 dBm در باياس +3 ولت.
- RF1 و RF2 در حالت "خاموش" داراي بازتابي باز هستند.
- مدار داخلي اين دستگاه‌ها امکان کنترل مثبت با جريان DC بسيار کم را فراهم مي‌کند که آنها را براي کاربردهاي حساس به مصرف انرژي بسيار کارآمد مي‌کند.
Description
The HMC544A and HMC544AE are low-cost SPDT (Single Pole Double Throw) switches, designed for use in transmit-receive applications that require very low insertion loss at medium power levels. These devices come in 6-lead SOT-26 packages and are capable of controlling signals from DC up to 4.0 GHz. They are particularly well-suited for applications at frequencies of 450, 900, 1900, 2300, and 2700 MHz with less than 0.5 dB insertion loss.
Key features include:
- Exceptional linearity performance with a +36 dBm 1dB compression point and +60 dBm third-order intercept point at a +3V bias.
- Reflective opens at "Off" for RF1 and RF2.
- On-chip circuitry allows positive control operation at very low DC current, making them highly efficient for power-sensitive applications.
|
