یکسوکننده زنر

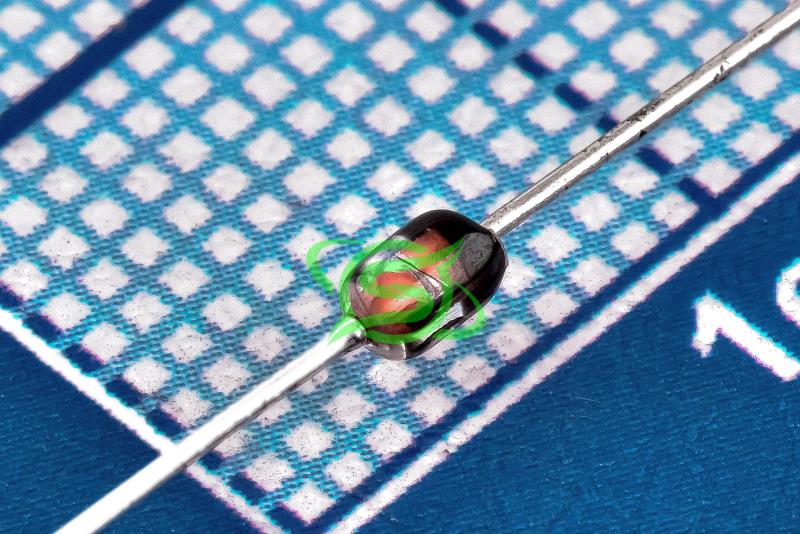

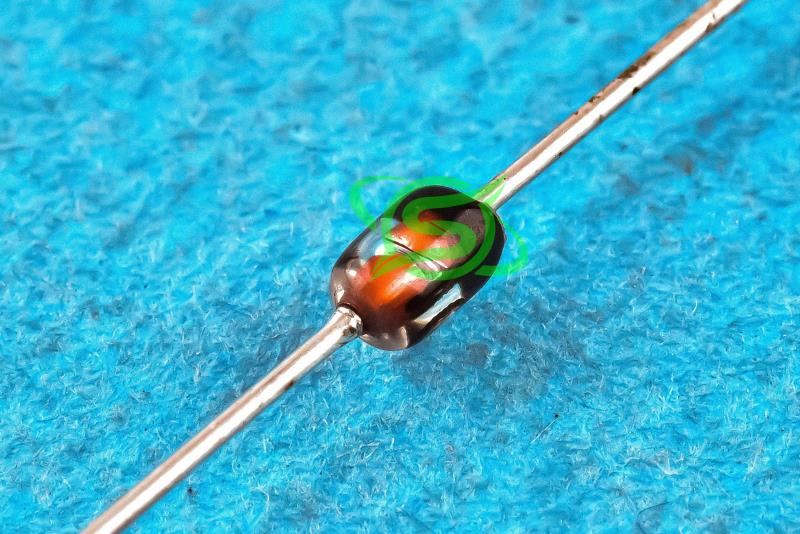

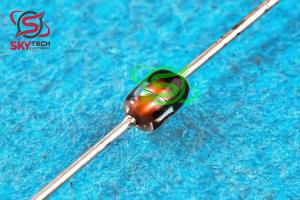

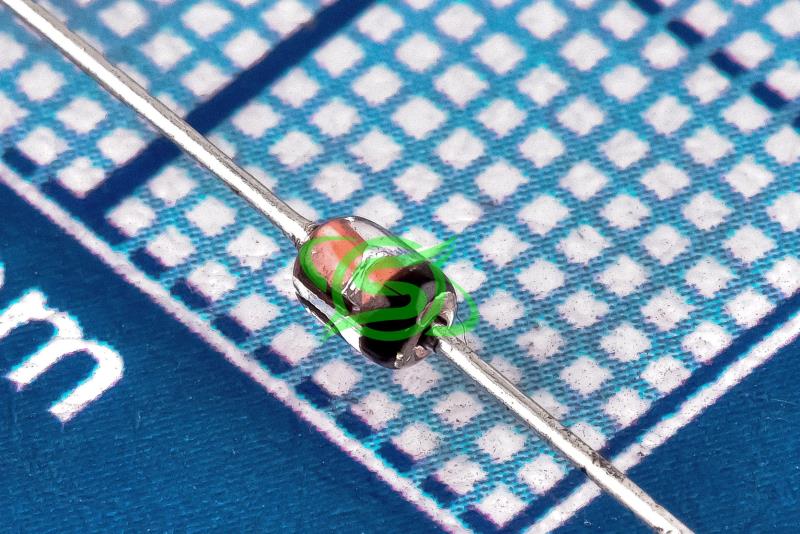

1N758
10V 500mW Zener Diodes
کیفیت: ORIGINAL(distributor) پکیج: DO-35
قیمت تک فروشی 234,150 ریال
قیمت عمده 223,230 ریال (10 به بالا)
قیمت ویژه 218,862 ریال (100 به بالا)
قیمت فوق العاده216,678 ریال (1000 به بالا)
 قیمت تک فروشی 0.274 تتر با تخفیف
1.261.21.181.16
|
توضیحات
ديود 1N758 يک ديود زنر سيليکوني تک اتصالي است. ديودهاي زنر به طور خاص براي تنظيم ولتاژ در مدارهاي الکترونيکي طراحي شده اند. برخلاف ديودهاي معمولي، ديودهاي زنر اجازه مي دهند جريان در جهت معکوس جريان يابد، اما تنها زماني که ولتاژ معکوس از مقدار مشخصي به نام ولتاژ زنر فراتر رود.
مشخصات و ويژگي هاي کليدي ديود 1N758:
ولتاژ زنر (VZ): 10 ولت (مقدار اسمي)
تحمل ولتاژ زنر: ± 10درصد
توان اتلاف (PD): 400 ميلي وات
جريان تست زنر (IZT): 20 ميلي آمپر
حداکثر جريان زنر (IZM): 40 ميلي آمپر
مقاومت ديناميکي زنر (ZZ): 17 اهم
کاربردهاي ديود 1N758:
تنظيم ولتاژ: ديود 1N758 اغلب براي تنظيم ولتاژ در مدارهاي منبع تغذيه، مدارهاي مرجع ولتاژ و ساير کاربردهاي الکترونيکي استفاده مي شود.
محافظت از ولتاژ بالا: ديود 1N758 مي تواند براي محافظت از مدارهاي حساس در برابر ولتاژهاي بالا استفاده شود. وقتي ولتاژ از ولتاژ زنر فراتر رود، ديود جريان را منحرف مي کند و از آسيب ديدن مدار جلوگيري مي کند.
شيفت سطح: ديود 1N758 مي تواند براي تغيير سطح سيگنال هاي الکترونيکي استفاده شود.
کليپينگ: ديود 1N758 مي تواند براي کليپ کردن يا محدود کردن شکل موج سيگنال هاي الکترونيکي استفاده شود.
نحوه عملکرد ديود 1N758:
وقتي ولتاژ معکوس در سراسر ديود 1N758 کمتر از ولتاژ زنر آن (10 ولت) باشد، ديود مانند يک ديود معمولي عمل مي کند و جريان کمي را مسدود مي کند. با اين حال، وقتي ولتاژ معکوس از ولتاژ زنر فراتر رود، ديود شروع به هدايت جريان در جهت معکوس مي کند. ولتاژ در سراسر ديود تقريباً ثابت در ولتاژ زنر باقي مي ماند، حتي اگر جريان از طريق ديود تغيير کند. اين ويژگي ديودهاي زنر را براي تنظيم ولتاژ بسيار مفيد مي کند.
Description
The 1N758 diode is a single-junction silicon zener diode. Zener diodes are specifically designed for voltage regulation in electronic circuits. Unlike conventional diodes, zener diodes allow current to flow in the reverse direction, but only when the reverse voltage exceeds a certain value called the zener voltage.
Key specifications and features of the 1N758 diode:
Zener voltage (VZ): 10 V (nominal)
Zener voltage tolerance: ± 10%
Power dissipation (PD): 400 mW
Zener test current (IZT): 20 mA
Maximum zener current (IZM): 40 mA
Zener dynamic resistance (ZZ): 17 ohms
1N758 diode applications:
Voltage regulation: The 1N758 diode is often used for voltage regulation in power supply circuits, voltage reference circuits, and other electronic applications.
Overvoltage Protection: The 1N758 diode can be used to protect sensitive circuits from high voltages. When the voltage exceeds the Zener voltage, the diode diverts current, preventing damage to the circuit.
Level Shifting: The 1N758 diode can be used to change the level of electronic signals.
Clipping: The 1N758 diode can be used to clip or limit the waveform of electronic signals.
How the 1N758 diode works:
When the reverse voltage across the 1N758 diode is less than its Zener voltage (10 volts), the diode acts like a normal diode, blocking a small amount of current. However, when the reverse voltage exceeds the Zener voltage, the diode begins to conduct current in the reverse direction. The voltage across the diode remains approximately constant at the Zener voltage, even if the current through the diode changes. This property makes zener diodes very useful for voltage regulation.
|
