توضیحات

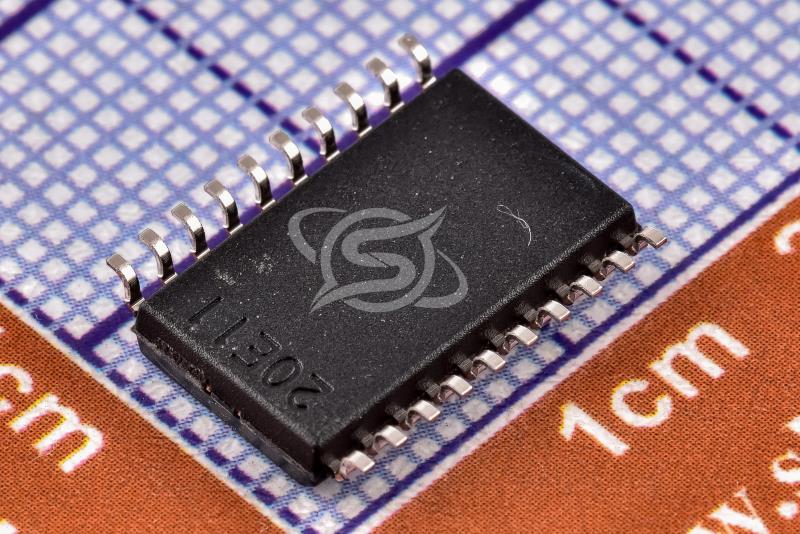

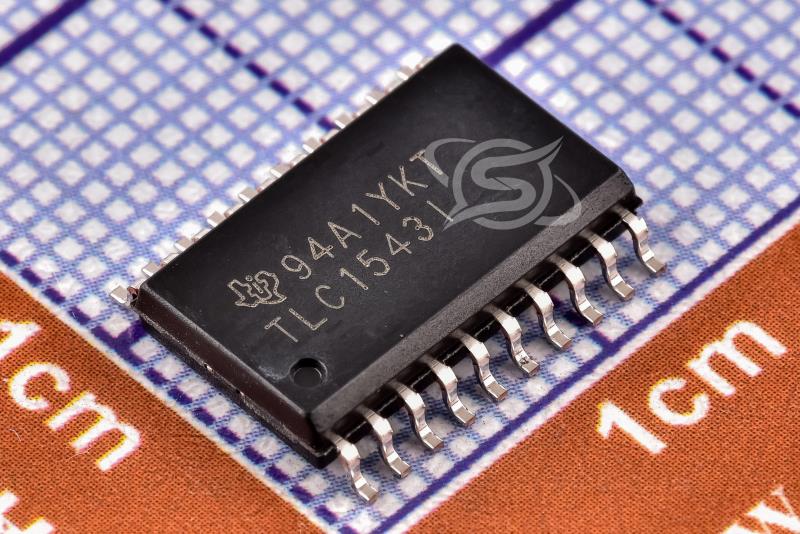

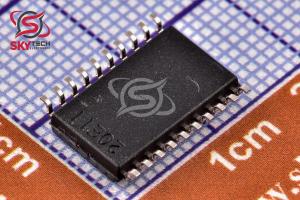

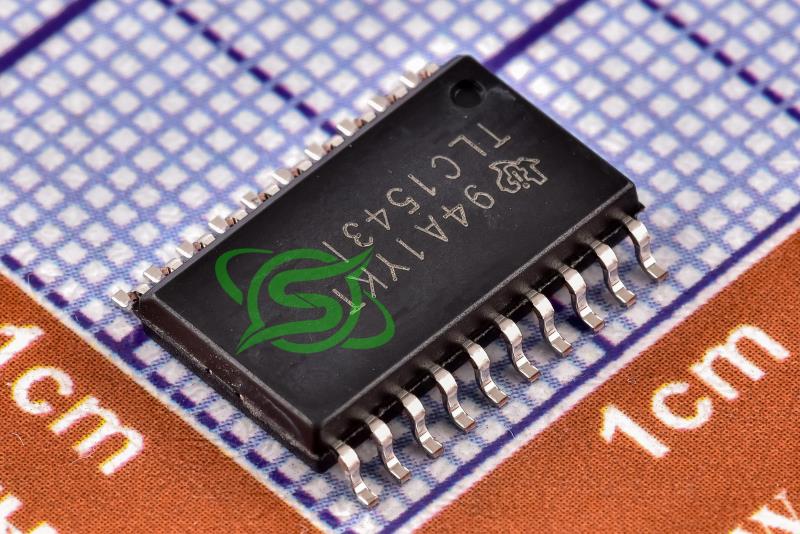

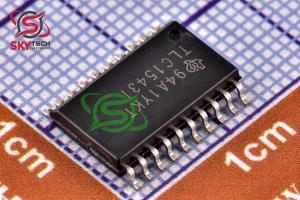

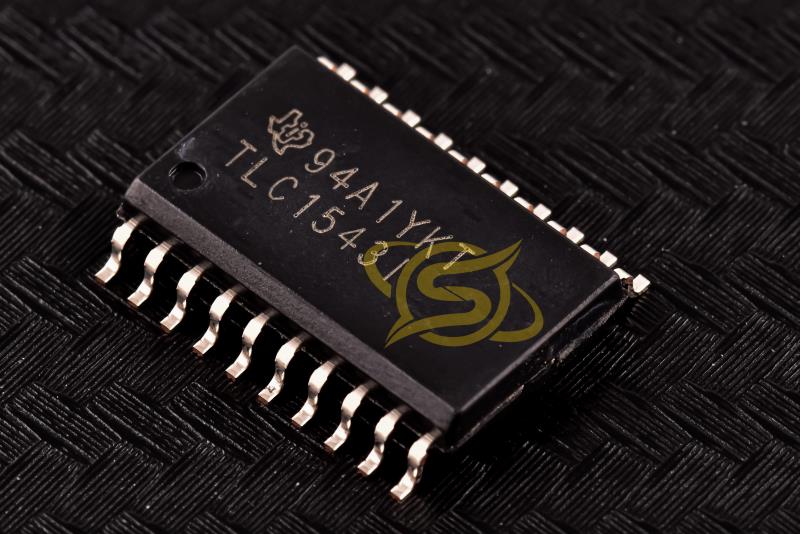

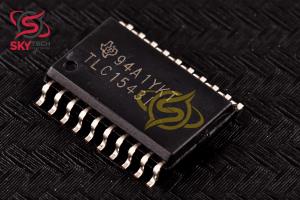

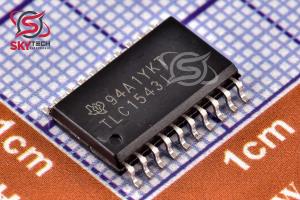

مبدل هاي TLC1542C، TLC1542I، TLC1542M، TLC1542Q، TLC1543C، TLC1543I و TLC1543Q، مبدل هاي آنالوگ به ديجيتال با خازن سوئيچ 10 بيتي CMOS هستند.
اين دستگاه ها داراي سه ورودي و يک خروجي 3 حالته [انتخاب تراشه (CS)، ساعت ورودي-خروجي (I/O CLOCK)، ورودي آدرس (ADDRESS) و خروجي داده (DATA OUT)] هستند که يک رابط مستقيم 4 سيمي به پورت سريال يک پردازنده ميزبان ارائه مي کنند. اين دستگاه ها امکان انتقال داده ها را با سرعت بالا از ميزبان فراهم مي کنند.
علاوه بر مبدل A/D پرسرعت و قابليت کنترل همه کاره، اين دستگاه ها داراي يک مالتي پلکسر 14 کانالي روي تراشه هستند که مي تواند هر يک از 11 ورودي آنالوگ يا هر يک از سه ولتاژ خودآزمايي داخلي را انتخاب کند.
در پايان تبديل A/D، خروجي پايان تبديل (EOC) بالا مي رود تا نشان دهد که تبديل کامل شده است. مبدل گنجانده شده در دستگاه ها داراي ورودي هاي مرجع با امپدانس بالا متفاوت است که تبديل نسبتي، مقياس بندي و جداسازي مدارهاي آنالوگ از منطق و نويز منبع را تسهيل مي کند.
Description
The TLC1542C, TLC1542I, TLC1542M, TLC1542Q, TLC1543C, TLC1543I, and TLC1543Q are CMOS 10-bit switched-capacitor successive-approximation analog-to-digital converters.
These devices have three inputs and a 3-state output [chip select (CS), input-output clock (I/O CLOCK), address input (ADDRESS), and data output (DATA OUT)] that provide a direct 4-wire interface to the serial port of a host processor. These devices allow high-speed data transfers from the host.
In addition to a high-speed A/D converter and versatile control capability, these devices have an on-chip 14-channel multiplexer that can select any one of 11 analog inputs or any one of three internal self-test voltages.
At the end of A/D conversion, the end-of-conversion (EOC) output goes high to indicate that conversion is complete. The converter incorporated in the devices features differential high-impedance reference inputs that facilitate ratiometric conversion, scaling, and isolation of analog circuitry from logic and supply noise.
|
