تراشه رابط USB

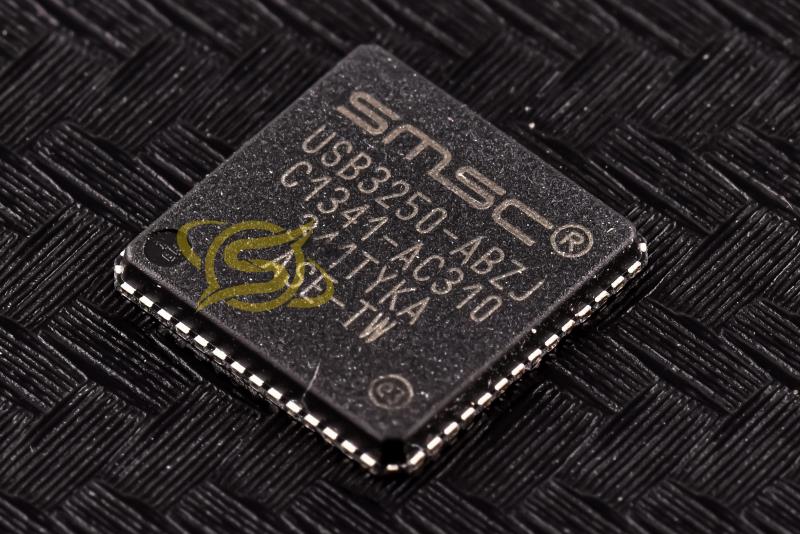

USB3250-ABZJ
Hi-Speed USB Device Transceiver with UTMI Interface
کیفیت: ORIGINAL(distributor) پکیج: VQFN-56
قیمت تک فروشی 1,665,540 ریال
قیمت عمده 1,586,800 ریال (10 به بالا)
قیمت ویژه 1,555,304 ریال (100 به بالا)
قیمت فوق العاده1,539,556 ریال (1000 به بالا)
 قیمت تک فروشی 1.535 تتر با تخفیف
8.487.847.76
|
توضیحات
USB3250 رابط لايه فيزيکي (PHY) را براي کنترلر دستگاه USB 2.0 فراهم مي کند. آي سي در VQFN 56 پين موجود است. USB3250 يک مدار مجتمع فرستنده و گيرنده لايه فيزيکي USB 2.0 (PHY) است. فناوري اختصاصي ريزتراشه منجر به اتلاف انرژي کم مي‌شود که براي ساخت يک دستگاه جانبي USB 2.0 با گذرگاه ايده‌آل است.
PHY را مي توان براي يک رابط موازي يک طرفه 8 بيتي يا يک رابط موازي دو طرفه 16 بيتي پيکربندي کرد که با مشخصات رابط ماکروسل گيرنده USB (UTMI) مطابقت دارد. سرعت انتقال 480 مگابيت در ثانيه را پشتيباني مي کند، در حالي که با پروتکل قديمي USB 1.1 با سرعت 12 مگابيت در ثانيه سازگار است.
تمام پايانه هاي مورد نياز براي گيرنده USB 2.0 داخلي است. حفاظت داخلي 5.25 ولت اتصال کوتاه خطوط DP و DM براي سازگاري USB ارائه شده است. در حين انتقال داده، PHY داده ها را سريال مي کند و فيلدهاي SYNC و EOP را توليد مي کند. همچنين پر کردن بيت مورد نياز و رمزگذاري NRZI را انجام مي دهد.
به همين ترتيب، هنگام دريافت داده، PHY داده‌هاي ورودي را سريال‌سازي مي‌کند، فيلدهاي SYNC و EOP را حذف مي‌کند و un-stuffing و رمزگشايي NRZI را انجام مي‌دهد.
Description
The USB3250 provides the Physical Layer (PHY) interface to a USB 2.0 Device Controller. The IC is available in a 56- pin VQFN. The USB3250 is a USB 2.0 physical layer transceiver (PHY) integrated circuit. Microchip s proprietary technology results in low power dissipation, which is ideal for building a bus powered USB 2.0 peripheral.
The PHY can be configured for either an 8-bit unidirectional or a 16-bit bidirectional parallel interface, which complies with the USB Transceiver Macrocell Interface (UTMI) specification. It supports 480Mbps transfer rate, while remaining backward compatible with USB 1.1 legacy protocol at 12Mbps.
All required termination for the USB 2.0 Transceiver is internal. Internal 5.25V short circuit protection of DP and DM lines is provided for USB compliance. While transmitting data, the PHY serializes data and generates SYNC and EOP fields. It also performs needed bit stuffing and NRZI encoding.
Likewise, while receiving data, the PHY de-serializes incoming data, stripping SYNC and EOP fields and performs bit un-stuffing and NRZI decoding.
|
