توضیحات
سري ADSP-218xL از چهار ريز کامپيوتر تک تراشه اي تشکيل شده است که براي کاربردهاي پردازش سيگنال ديجيتال بهينه شده اند. اين ويژگي، همراه با سازگاري کد ADSP-21xx، انعطاف پذيري زيادي را در تصميم گيري طراحي فراهم مي کند.
اعضاي سري ADSP-218xL معماري پايه خانواده ADSP-2100 (سه واحد محاسباتي، مولد آدرس داده‌ها و يک ترتيب‌دهنده برنامه) را با دو پورت سريال، يک پورت DMA داخلي 16 بيتي، يک پورت DMA بايت، يک تايمر قابل برنامه‌ريزي، ورودي/خروجي پرچم، قابليت‌هاي وقفه گسترده روي حافظه و داده‌ها، ترکيب مي‌کنند.
اعضاي سري ADSP-218xL تا 160K بايت حافظه انچيپ پيکربندي شده تا 32K کلمه (24 بيت) RAM برنامه و حداکثر 32K کلمه (16 بيت) RAM داده را يکپارچه مي کنند. مدار پاور داون نيز براي رفع نيازهاي کم انرژي تجهيزات قابل حمل با باتري ارائه شده است.
ADSP-218xL در بسته هاي 100 ليد LQFP و 144 توپ BGA موجود است. اعضاي سري ADSP-218xL که با استفاده از فرآيندهاي پرسرعت، کم مصرف و CMOS ساخته شده اند، با زمان چرخه دستورالعمل 19 ns (ADSP-2185L و ADSP-2187L) يا زمان چرخه دستورالعمل 25 ns (ADSP-2184L و ADSP-2184L و ADSP-21) کار مي کنند.
هر دستوري مي تواند در يک چرخه پردازنده اجرا شود. معماري انعطاف پذير و مجموعه دستورالعمل جامع ADSP-218xL به پردازنده اجازه مي دهد تا چندين عمليات را به صورت موازي انجام دهد.
Description
The ADSP-218xL series consists of four single chip microcomputers optimized for digital signal processing applications. This feature, combined with ADSP-21xx code compatibility, provides a great deal of flexibility in the design decision.
ADSP-218xL series members combine the ADSP-2100 family base architecture (three computational units, data address generators, and a program sequencer) with two serial ports, a 16-bit internal DMA port, a byte DMA port, a programmable timer, flag I/O, extensive interrupt capabilities, and on-chip program and data memory.
ADSP-218xL series members integrate up to 160K bytes of onchip memory configured as up to 32K words (24-bit) of program RAM, and up to 32K words (16-bit) of data RAM. Powerdown circuitry is also provided to meet the low power needs of battery-operated portable equipment.

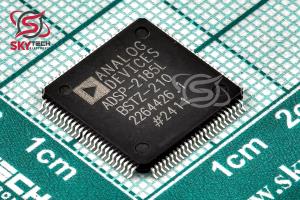

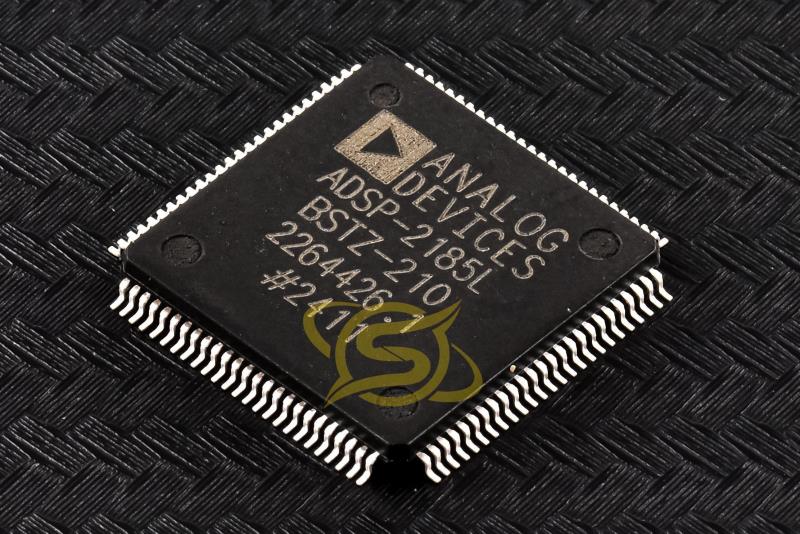

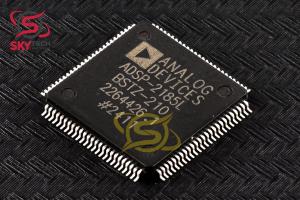

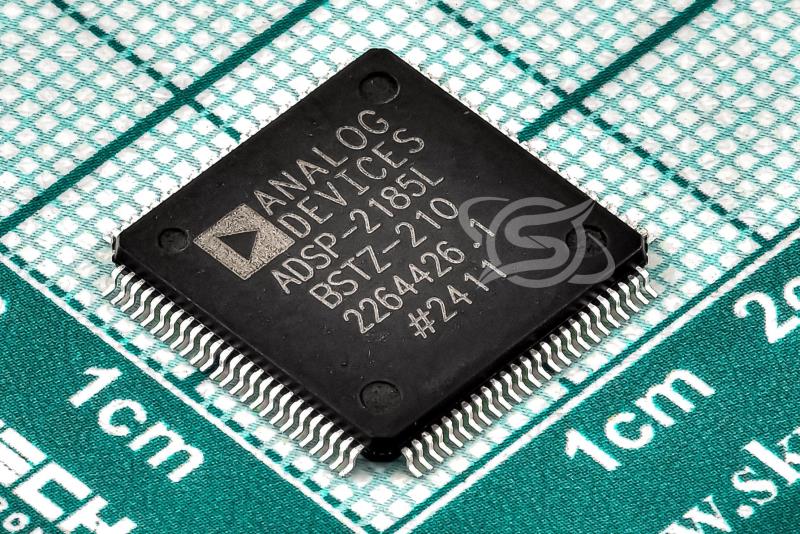

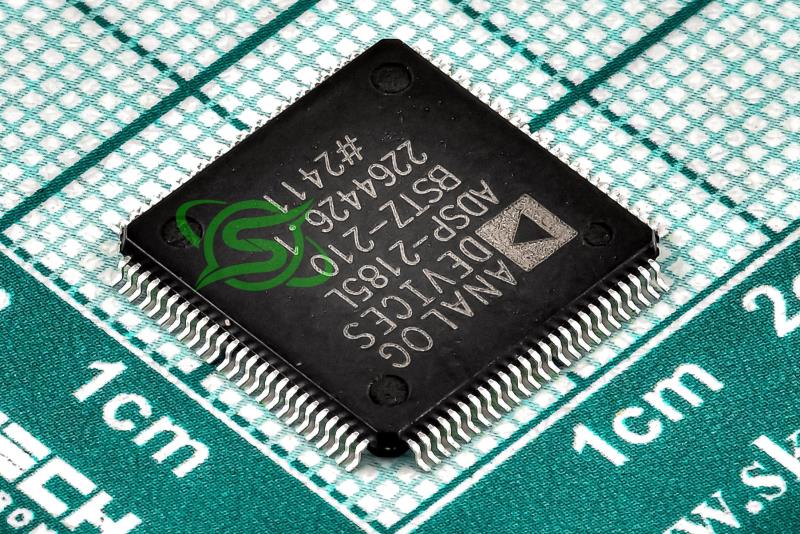

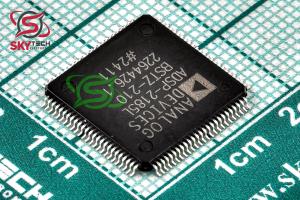

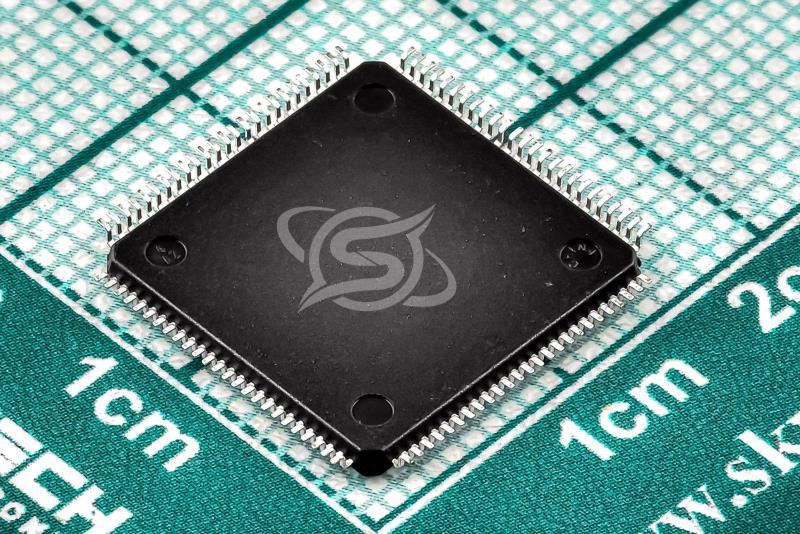

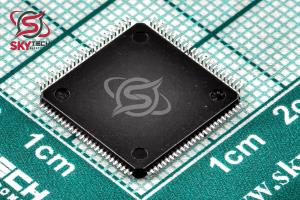

The ADSP-218xL is available in 100-lead LQFP and 144-ball BGA packages. Fabricated using high-speed, low-power, CMOS processes, ADSP-218xL series members operate with a 19 ns instruction cycle time (ADSP-2185L and ADSP-2187L) or a a 25 ns instruction cycle time (ADSP-2184L and ADSP-2186L).
Every instruction can execute in a single processor cycle. The ADSP-218xL’s flexible architecture and comprehensive instruction set allow the processor to perform multiple operations in parallel.
|
