حافظه SRAM

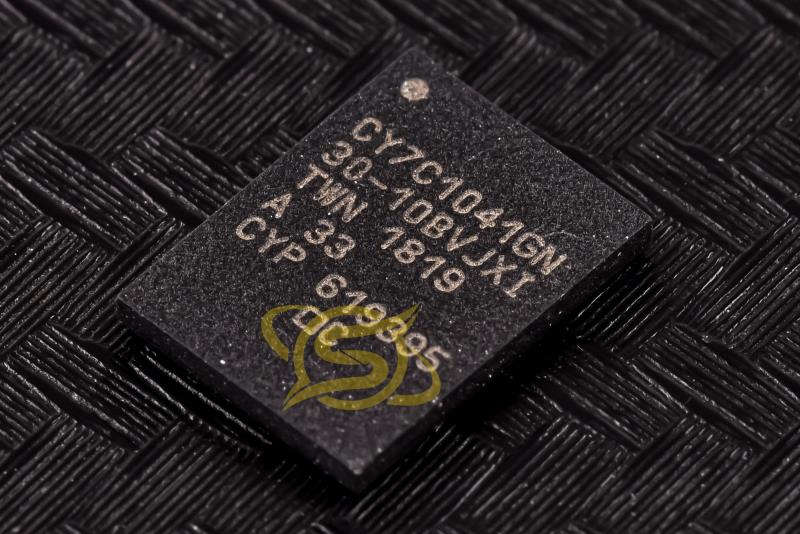

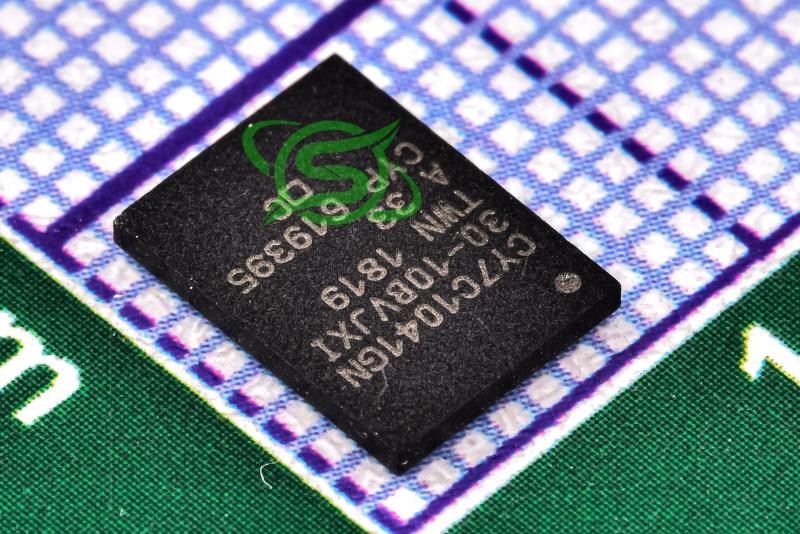

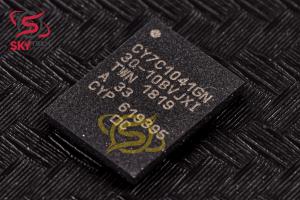

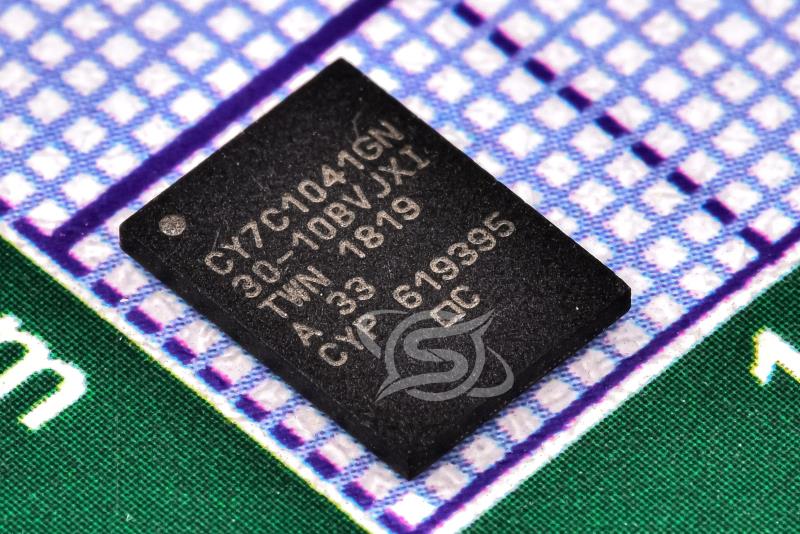

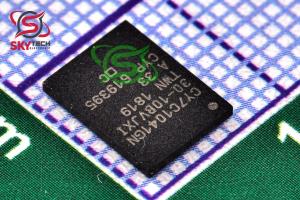

CY7C1041GN30
High-Density 4 Mbit Parallel FAST SRAM with Industrial Qualification and Reliable Performance

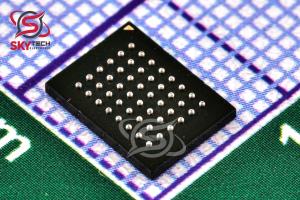

کیفیت: ORIGINAL(distributor) پکیج: VFBGA-48
قیمت تک فروشی 2,034,250 ریال
قیمت عمده 1,939,000 ریال (10 به بالا)
قیمت ویژه 1,900,900 ریال (100 به بالا)
قیمت فوق العاده1,881,850 ریال (1000 به بالا)
 قیمت تک فروشی 1.897 تتر با تخفیف
10.5109.89.7
|
توضیحات
CY7C1041GN يک رم استاتيک سريع CMOS با کارايي بالا است که به صورت 256 هزار کلمه در 16 بيت سازماندهي شده است.
نوشتن داده ها با وارد کردن ورودي هاي Chip Enable (CE) و Write Enable (WE) LOW انجام مي شود، در حالي که داده هاي I/O0 از طريق I/O15 و آدرس روي پين هاي A0 تا A17 ارائه مي شود.
ورودي هاي Byte High Enable (BHE) و Byte Low Enable (BLE) عمليات نوشتن را در بايت هاي بالا و پايين محل حافظه مشخص شده کنترل مي کنند. BHE I/O8 را از طريق I/O15 و BLE I/O0 را از طريق I/O7 کنترل مي کند.
خواندن داده ها با وارد کردن ورودي هاي Chip Enable (CE) و Output Enable (OE) LOW و ارائه آدرس مورد نياز در خطوط آدرس انجام مي شود. داده هاي خواندني در خطوط ورودي/خروجي (I/O0 تا I/O15) قابل دسترسي است.
دسترسي هاي بايتي را مي توان با اعمال سيگنال فعال بايت مورد نياز (BHE يا BLE) براي خواندن بايت بالا يا بايت پايين داده از محل آدرس مشخص شده انجام داد.
همه ورودي/خروجي ها (I/O0 تا I/O15) در حالت امپدانس بالا در طول رويدادهاي زير قرار مي گيرند:
Description
CY7C1041GN is high-performance CMOS fast static RAM Organized as 256K words by 16-bits.
Data writes are performed by asserting the Chip Enable (CE) and Write Enable (WE) inputs LOW, while providing the data on I/O0 through I/O15 and address on A0 through A17 pins.
The Byte High Enable (BHE) and Byte Low Enable (BLE) inputs control write operations to the upper and lower bytes of the specified memory location. BHE controls I/O8 through I/O15 and BLE controls I/O0 through I/O7.
Data reads are performed by asserting the Chip Enable (CE) and Output Enable (OE) inputs LOW and providing the required address on the address lines. Read data is accessible on the I/O lines (I/O0 through I/O15).
Byte accesses can be performed by asserting the required byte enable signal (BHE or BLE) to read either the upper byte or the lower byte of data from the specified address location.
All I/Os (I/O0 through I/O15) are placed in a high-impedance state during the following events:
|
