توضیحات

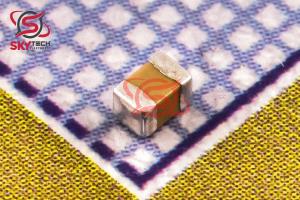

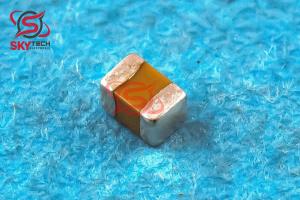

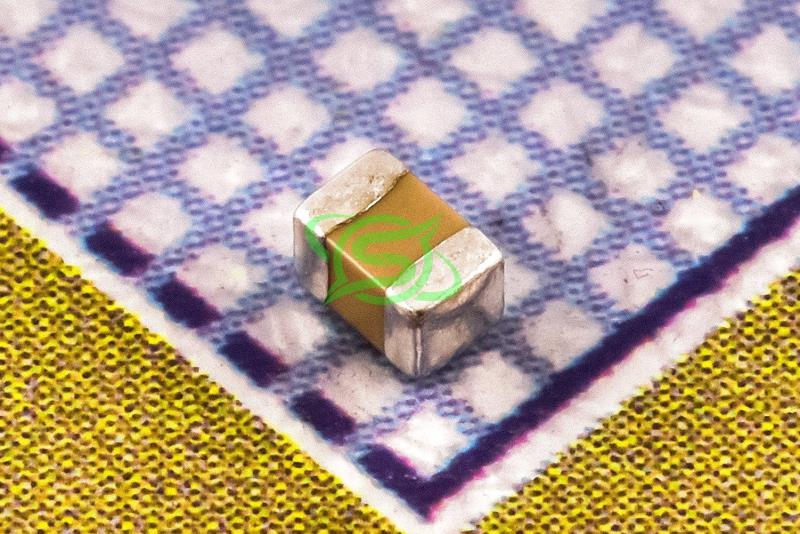

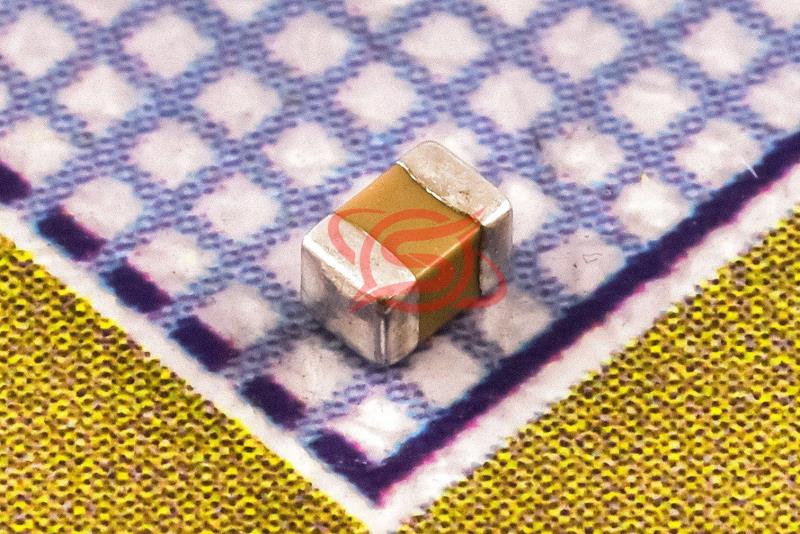

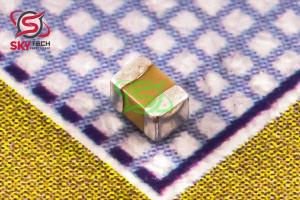

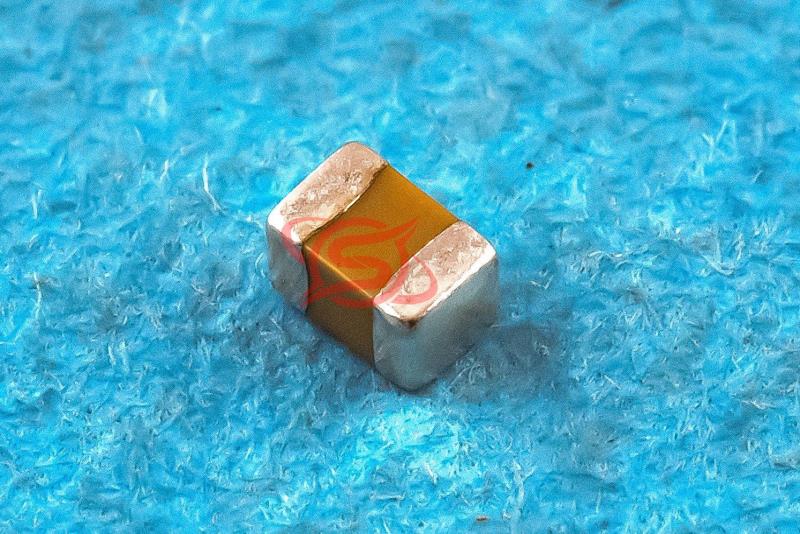

CC0805KKX7R7BB225 يک کد يا شناسه محصول است که توسط شرکت Yageo براي يکي از محصولات خود استفاده مي‌شود. اين کد به طور خاص به يک خازن سراميکي چند لايه (MLCC) اشاره دارد. درک اين کد و اجزاي آن مي‌تواند به شما در شناسايي مشخصات فني و ويژگي‌هاي اين خازن کمک کند.
در نتيجه، CC0805KKX7R7BB225 يک خازن سراميکي چند لايه با مشخصات زير است:
نوع: MLCC (خازن سراميکي چند لايه)
ابعاد: 2.0 در 1.25 ميلي‌متر
جنس دي‌الکتريک: X7R
ظرفيت: 2.2 ميکروفاراد (UF)
تلورانس: ±10 درصد
توضيح اجزاي کد CC0805KKX7R7BB225:
CC: نشان دهنده نوع خازن است که در اين مورد خازن سراميکي چند لايه (MLCC) است.
0805: ابعاد خازن را مشخص مي‌کند. اين عدد بيانگر طول و عرض خازن به صورت صدم اينچ است. به عنوان مثال، 0805 به ابعاد 0.08 در 0.05 اينچ اشاره دارد که معادل 2.0 در 1.25 ميلي‌متر است.
K: جنس دي‌الکتريک خازن را مشخص مي‌کند. هر حرف نشان دهنده نوع خاصي از دي‌الکتريک است که ويژگي‌هاي الکتريکي خازن را تعيين مي‌کند. K در اينجا نشان دهنده دي‌الکتريک X7R است.
K: تلورانس خازن را مشخص مي‌کند. اين حرف نشان دهنده ميزان خطاي مجاز در مقدار ظرفيت خازن است. K معمولا به معناي تلورانس ±10% است.
X7R: نوع دي‌الکتريک خازن را به طور دقيق‌تر مشخص مي‌کند. X7R يک دي‌الکتريک رايج است که پايداري خوبي در برابر تغييرات دما و ولتاژ دارد.
7: ولتاژ نامي خازن را نشان مي‌دهد. اين عدد به صورت مستقيم ولتاژ را نشان نمي‌دهد و براي تفسير آن بايد به ديتاشيت محصول مراجعه کرد.
BB: اين بخش از کد اطلاعات اضافي درباره بسته‌بندي، نوع پايه‌ها و ساير ويژگي‌هاي خاص خازن را ارائه مي‌دهد.
225: مقدار ظرفيت خازن را نشان مي‌دهد. اين عدد به صورت پيکوفاراد (pF) است و به روش خاصي کدگذاري مي‌شود. براي محاسبه ظرفيت واقعي، عدد سمت راست را به تعداد صفرهاي عدد سمت چپ اضافه کنيد. در اين مورد، 225 به معناي 2,200,000 pF يا 2.2 ميکروفاراد (µF) است.
Description
CC0805KKX7R7BB225 is a product code or identifier used by Yageo for one of its products. This code specifically refers to a Multilayer Ceramic Capacitor (MLCC). Understanding this code and its components can help you identify the technical specifications and features of this capacitor.
As a result, CC0805KKX7R7BB225 is a Multilayer Ceramic Capacitor with the following specifications:
Type: MLCC (Multilayer Ceramic Capacitor)
Dimensions: 2.0 x 1.25 mm
Dielectric Type: X7R
Capacitance: 2.2 microfarads (uF)
Tolerance: ±10%
Explanation of the components of the CC0805KKX7R7BB225 code:
CC: Indicates the type of capacitor, in this case a Multilayer Ceramic Capacitor (MLCC).
0805: Specifies the dimensions of the capacitor. This number represents the length and width of the capacitor in hundredths of an inch. For example, 0805 refers to dimensions of 0.08 by 0.05 inches, which is equivalent to 2.0 by 1.25 millimeters.
K: Specifies the dielectric material of the capacitor. Each letter represents a specific type of dielectric that determines the electrical characteristics of the capacitor. K here represents X7R dielectric.
K: Specifies the tolerance of the capacitor. This letter indicates the amount of error allowed in the capacitance value of the capacitor. K usually means a tolerance of ±10%.
X7R: Specifies the type of dielectric of the capacitor more precisely. X7R is a common dielectric that has good stability against temperature and voltage changes.
7: Indicates the nominal voltage of the capacitor. This number does not directly indicate the voltage and must be referred to the product datasheet to interpret it.
BB: This part of the code provides additional information about the packaging, type of pins, and other special features of the capacitor.
225: Indicates the capacitance value of the capacitor. This number is in picofarads (pF) and is encoded in a special way. To calculate the actual capacitance, add the number on the right to the number of zeros on the left. In this case, 225 means 2,200,000 pF, or 2.2 microfarads (µF).
|
