تراشه ناظر میکروپروسسور

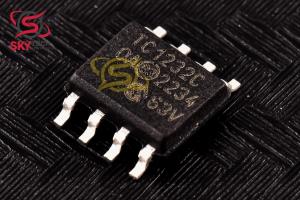

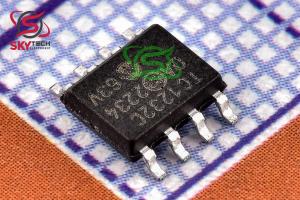

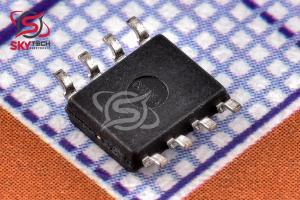

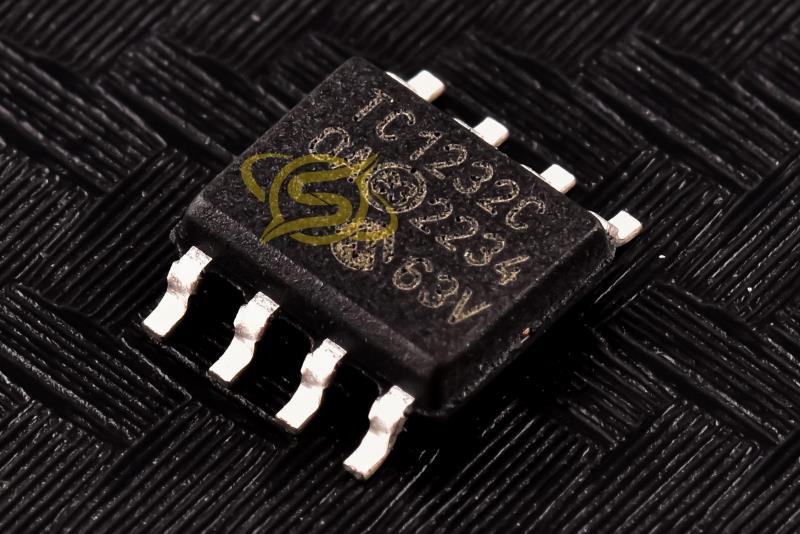

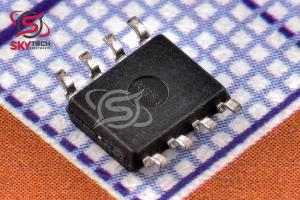

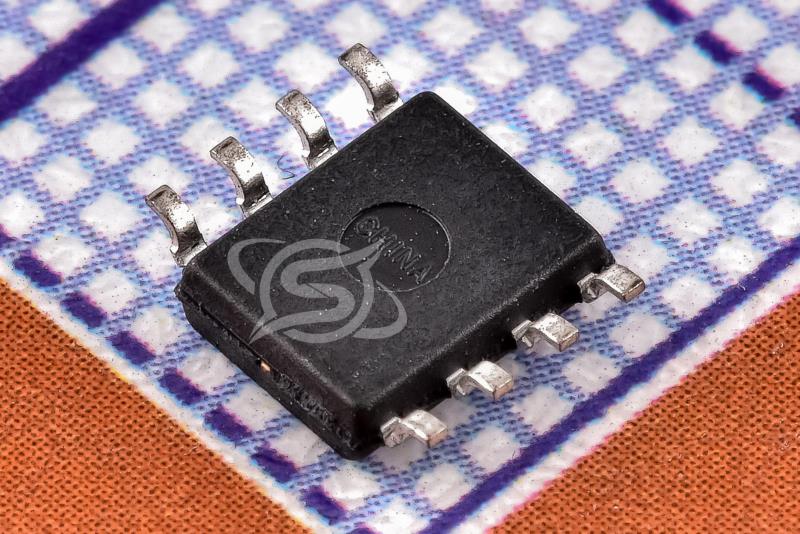

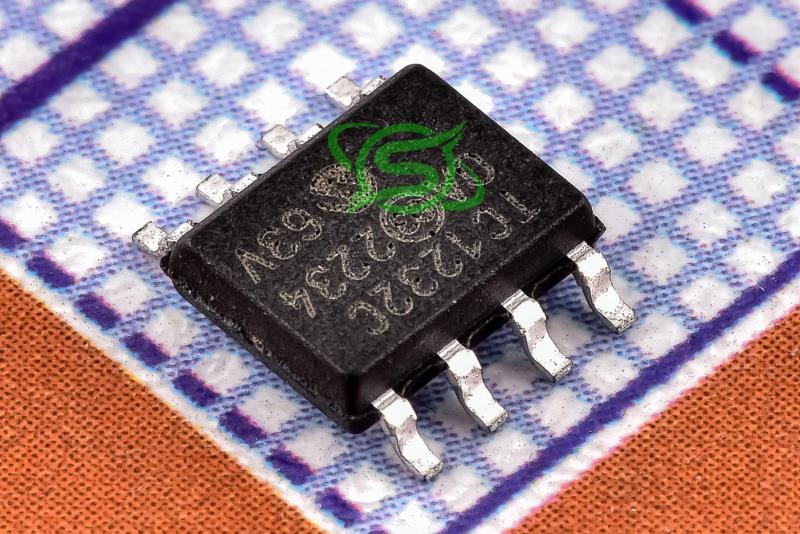

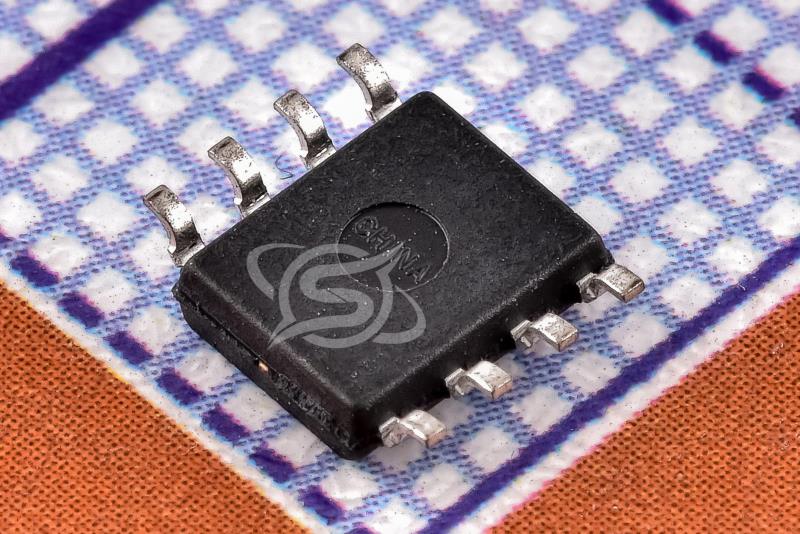

TC1232COA
Microprocessor Monitor
کیفیت: ORIGINAL(distributor) پکیج: SOIC-8 (150mil)
قیمت تک فروشی 499,062 ریال
قیمت عمده 475,488 ریال (10 به بالا)
قیمت ویژه 466,058 ریال (100 به بالا)
قیمت فوق العاده461,343 ریال (1000 به بالا)
 قیمت تک فروشی 0.462 تتر با تخفیف
2.62.482.432.4
|
|
|
|
|
| نوع محصول |
Microprocessor supervisor chip |
|
| حداکثر دماي کاري |
70 سانتيگراد |
|
| حداقل دماي کاري |
0 سانتيگراد |
|
|
|
| شرکت توليد کننده |
Microchip Technology |
|
توضیحات
TC1232 يک ناظر پردازنده کاملاً يکپارچه است که سه عملکرد مهم را براي محافظت از سلامت پردازنده ارائه مي دهد: روشن/خاموش روشن/خاموش دقيق کنترل بازنشاني، تايمر Watchdog و لغو تنظيم مجدد خارجي.
در هنگام روشن شدن، TC1232 پردازنده را در حالت Reset براي حداقل 250 ميلي‌ثانيه پس از اينکه VCC در محدوده تحمل قرار گرفت، نگه مي‌دارد تا از راه‌اندازي پايدار سيستم اطمينان حاصل شود. سلامت ريزپردازنده توسط مدار نگهبان روي برد کنترل مي شود.
ريزپردازنده بايد سيگنال دوره اي کم حرکت را در ورودي ST ارائه دهد. اگر پردازنده نتواند اين سيگنال را در بازه زماني انتخاب شده (150 ms، 600 ms يا 1200 ms) ارائه دهد، يک پردازنده خارج از کنترل نشان داده مي شود و TC1232 در نتيجه يک پردازشگر Reset صادر مي کند.
خروجي هاي TC1232 هنگامي که ورودي PB توسط يک سوئيچ دکمه فشاري خارجي يا ساير سيگنال هاي الکترونيکي پايين مي آيد، بلافاصله فعال مي شوند. هنگامي که به يک سوئيچ دکمه فشاري متصل مي شود، TC1232 بازتاب تماس را فراهم مي کند. TC1232 در يک بسته 8 پين PDIP يا SOIC با صرفه جويي در فضا، يک بسته SOIC 16 پين (عريض) بسته بندي شده است و به اجزاي خارجي نياز ندارد.
Description
The TC1232 is a fully-integrated processor supervisor that provides three important functions to safeguard processor sanity: precision power on/off Reset control, Watchdog Timer and external Reset override.
On power-up, the TC1232 holds the processor in the Reset state for a minimum of 250 ms after VCC is within tolerance to ensure a stable system start-up. Microprocessor sanity is monitored by the on-board watchdog circuit.
The microprocessor must provide a periodic low-going signal on the ST input. Should the processor fail to supply this signal within the selected time-out period (150 ms, 600 ms or 1200 ms), an outof-control processor is indicated and the TC1232 issues a processor Reset as a result.
The outputs of the TC1232 are immediately driven active when the PB input is brought low by an external push button switch or other electronic signal. When connected to a push button switch, the TC1232 provides contact debounce. The TC1232 is packaged in a space-saving 8-Pin PDIP or SOIC package, a 16-Pin SOIC (wide) package and requires no external components.
|
