توضیحات

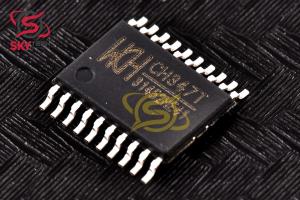

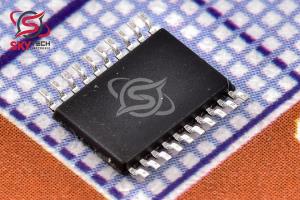

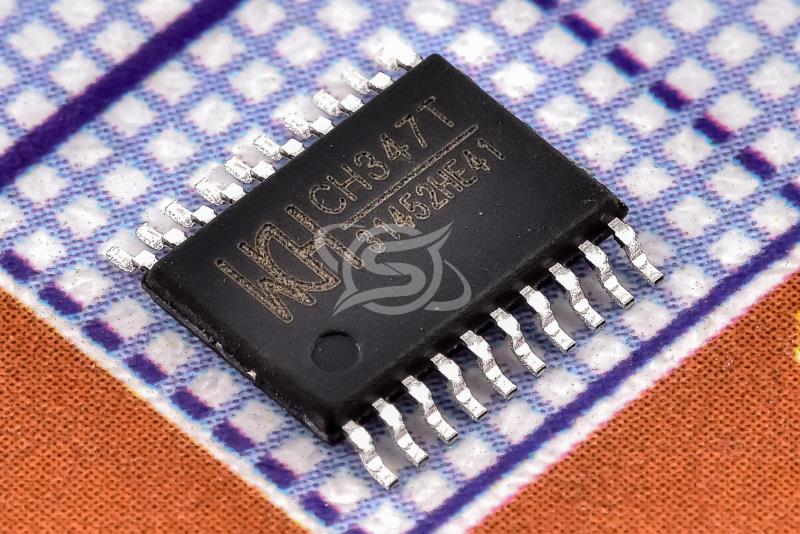

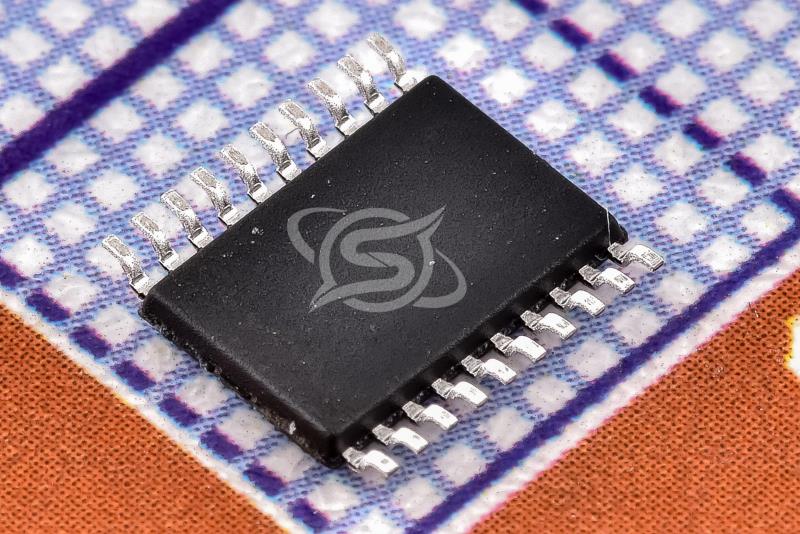

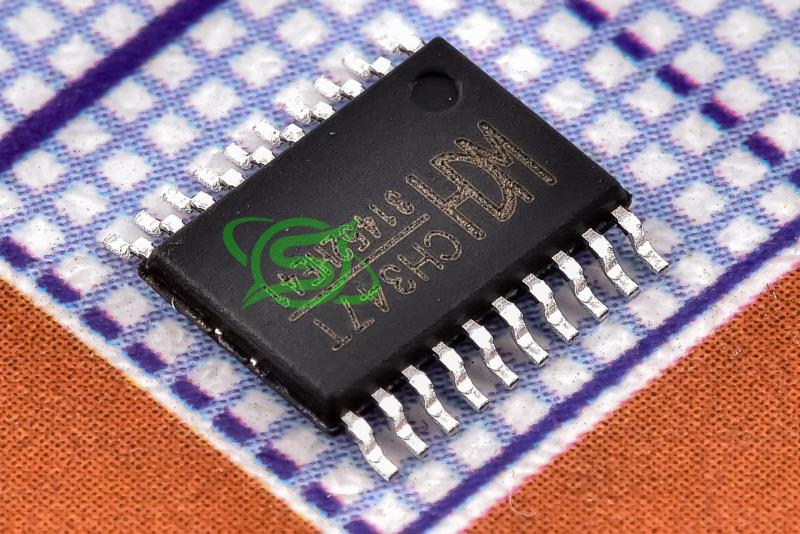

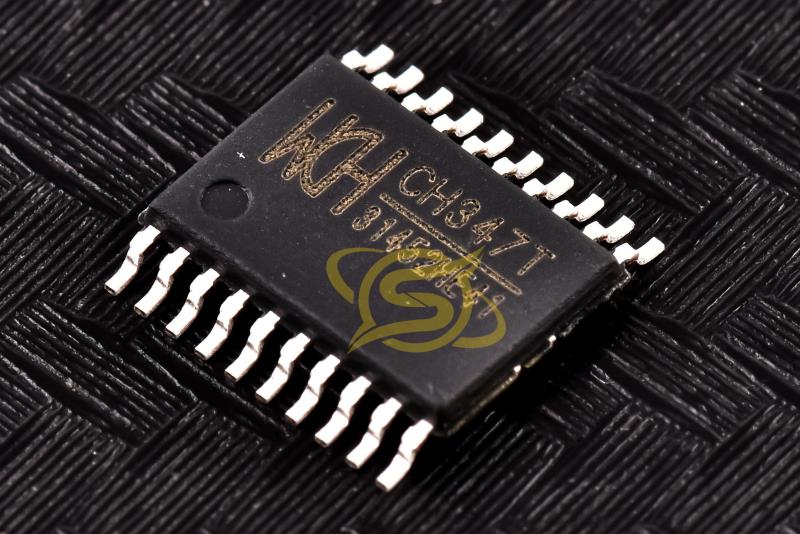

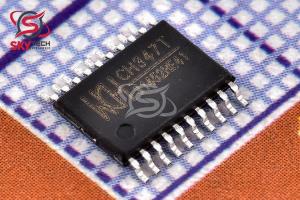

CH347T يک چيپ USB به سريال است که توسط شرکت WCH (Nanjing Qinheng Microelectronics) توليد مي‌شود. اين چيپ قابليت تبديل USB به UART، I2C، SPI و JTAG را دارد و به همين دليل ابزاري بسيار versatile براي توسعه دهندگان به شمار مي‌رود.
ويژگي‌هاي کليدي CH347T:
USB 2.0 Full Speed: اين چيپ از سرعت کامل USB 2.0 پشتيباني مي‌کند که امکان انتقال داده با سرعت بالا را فراهم مي‌کند.
دو پورت UART: CH347T داراي دو پورت UART است که مي‌توانند به طور مستقل پيکربندي شوند. هر پورت UART از سرعت‌هاي مختلف baud rate، کنترل جريان سخت‌افزاري و سيگنال‌هاي MODEM پشتيباني مي‌کند.
رابط I2C: اين چيپ داراي يک رابط I2C است که مي‌تواند به عنوان Master يا Slave پيکربندي شود. اين رابط امکان ارتباط با دستگاه‌هاي I2C مانند سنسورها، EEPROMها و غيره را فراهم مي‌کند.
رابط SPI: CH347T داراي يک رابط SPI است که مي‌تواند به عنوان Master يا Slave پيکربندي شود. اين رابط امکان ارتباط با دستگاه‌هاي SPI مانند حافظه‌هاي فلش، مبدل‌هاي آنالوگ به ديجيتال و غيره را فراهم مي‌کند.
رابط JTAG: اين چيپ داراي يک رابط JTAG است که براي ديباگ و برنامه‌ريزي دستگاه‌هاي مختلف مانند ميکروکنترلرها، FPGAها و غيره استفاده مي‌شود.
GPIO: CH347T داراي تعدادي پين GPIO است که مي‌توانند براي اهداف مختلف مانند کنترل LEDها، دکمه‌ها و غيره استفاده شوند.
ولتاژ کاري 3.3 ولت: اين چيپ با ولتاژ 3.3 ولت کار مي‌کند و ورودي‌هاي آن 5 ولت tolerant هستند.
کاربردهاي CH347T:
CH347T در بسياري از کاربردها که نياز به تبديل USB به رابط‌هاي مختلف سريال است، مورد استفاده قرار مي‌گيرد. برخي از اين کاربردها عبارتند از:
تبديل USB به سريال: اين چيپ مي‌تواند براي تبديل پورت USB کامپيوتر به پورت‌هاي سريال UART، I2C، SPI و JTAG استفاده شود.
برنامه‌ريزي و ديباگ: CH347T مي‌تواند براي برنامه‌ريزي و ديباگ دستگاه‌هاي مختلف مانند ميکروکنترلرها، FPGAها و غيره استفاده شود.
اتصال به دستگاه‌هاي سريال: اين چيپ مي‌تواند براي اتصال کامپيوتر به دستگاه‌هاي سريال مانند سنسورها، مودم‌ها و غيره استفاده شود.
توسعه پروژه‌هاي الکترونيکي: CH347T ابزاري بسيار مفيد براي توسعه پروژه‌هاي الکترونيکي مختلف است.
Description
CH347T is a USB to serial chip manufactured by WCH (Nanjing Qinheng Microelectronics). It can convert USB to UART, I2C, SPI and JTAG, making it a very versatile tool for developers.
Key Features of CH347T:
USB 2.0 Full Speed: This chip supports USB 2.0 full speed, which allows for high-speed data transfer.
Dual UART Ports: CH347T has two UART ports that can be configured independently. Each UART port supports different baud rates, hardware flow control and MODEM signals.
I2C Interface: This chip has an I2C interface that can be configured as Master or Slave. This interface allows communication with I2C devices such as sensors, EEPROMs, etc.
SPI Interface: CH347T has an SPI interface that can be configured as Master or Slave. This interface allows communication with SPI devices such as flash memories, analog-to-digital converters, etc.
JTAG Interface: This chip has a JTAG interface that is used for debugging and programming various devices such as microcontrollers, FPGAs, etc.
GPIO: CH347T has a number of GPIO pins that can be used for various purposes such as controlling LEDs, buttons, etc.
3.3V Operating Voltage: This chip operates at 3.3V and its inputs are 5V tolerant.
CH347T Applications:
CH347T is used in many applications that require converting USB to various serial interfaces. Some of these applications include:
USB to Serial Conversion: This chip can be used to convert a computer s USB port to UART, I2C, SPI, and JTAG serial ports.
Programming and Debugging: CH347T can be used to program and debug various devices such as microcontrollers, FPGAs, etc.
Connecting to Serial Devices: This chip can be used to connect a computer to serial devices such as sensors, modems, etc.
Developing Electronic Projects: CH347T is a very useful tool for developing various electronic projects.
|
