تراشه رابط IO

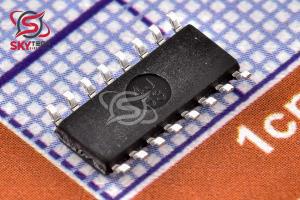

CH422G
Digital tube display driver and I/O expansion chip
کیفیت: ORIGINAL(distributor) پکیج: SOP-16
قیمت تک فروشی 602,074 ریال
قیمت عمده 573,785 ریال (10 به بالا)
قیمت ویژه 562,469 ریال (100 به بالا)
قیمت فوق العاده556,811 ریال (1000 به بالا)
 قیمت تک فروشی 0.557 تتر با تخفیف
3.122.972.912.88
|
توضیحات
CH422 از درايو اسکن پويا براي لوله هاي ديجيتال و LED ها به ترتيب DIG0 تا DIG3 استفاده مي کند. وقتي يکي از پايه ها جريان را جذب مي کند، پايه هاي ديگر جريان را جذب نمي کنند.
CH422 داراي يک مرحله هدايت جريان داخلي است که مي تواند مستقيماً لوله هاي ديجيتال کاتدي معمولي 0.5 اينچي تا 1 اينچي را هدايت کند.
پايه‌هاي محرک بخش SEG6~SEG0 به ترتيب مربوط به بخش‌هاي G~A لوله‌هاي ديجيتال، پايه محرک قطعه SEG7 مربوط به نقطه اعشار لوله ديجيتال است، و پين‌هاي محرک کلمه DIG3~DIG0 به ترتيب به کاتدهاي چهار لوله ديجيتال متصل مي‌شوند. CH422 همچنين مي‌تواند به آرايه LED ديود ساطع نور ماتريس 8×4 يا 32 LED مستقل متصل شود، يا از لوله‌هاي ديجيتال آند معمولي از طريق درايورهاي معکوس خارجي پشتيباني کند، يا از لوله‌هاي ديجيتال با اندازه بزرگ از طريق لوله‌هاي پرقدرت خارجي پشتيباني کند.
CH422 داراي 4 رجيستر داده 8 بيتي (در شکل U15) براي ذخيره داده هاي 4 کلمه اي است که مربوط به 4 لوله ديجيتال يا 4 گروه از 8 LED است که توسط CH422 هدايت مي شوند. بيت 7 تا بيت 0 کلمه داده در ثبات داده با نقطه اعشار و قطعه G به بخش A هر لوله ديجيتال مطابقت دارد. براي آرايه LED، هر بيت داده از کلمه داده به طور منحصر به فردي با يک LED مطابقت دارد.
Description
CH422 uses dynamic scanning drive for digital tubes and LEDs, in the order of DIG0 to DIG3. When one of the pins absorbs current, the other pins do not absorb current .
CH422 has an internal current driving stage, which can directly drive 0.5-inch to 1-inch common cathode digital tubes.
The segment driving pins SEG6~SEG0 correspond to the segments G~A of the digital tubes respectively, the segment driving pin SEG7 corresponds to the decimal point of the digital tube, and the word driving pins DIG3~DIG0 are connected to the cathodes of the four digital tubes respectively; CH422 can also connect to the 8×4 matrix light-emitting diode LED array or 32 independent LEDs, or support common anode digital tubes through external inverting drivers, or support large-size digital tubes through external high-power tubes.
CH422 has 4 8-bit data registers (U15 in the figure) to store 4 word data, which correspond to the 4 digital tubes or 4 groups of 8 LEDs driven by CH422. Bit 7 to bit 0 of the word data in the data register correspond to the decimal point and segment G to segment A of each digital tube. For the LED array, each data bit of the word data uniquely corresponds to a LED.
|
