ماسفت کانال P و N

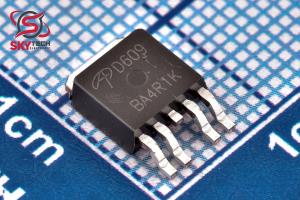

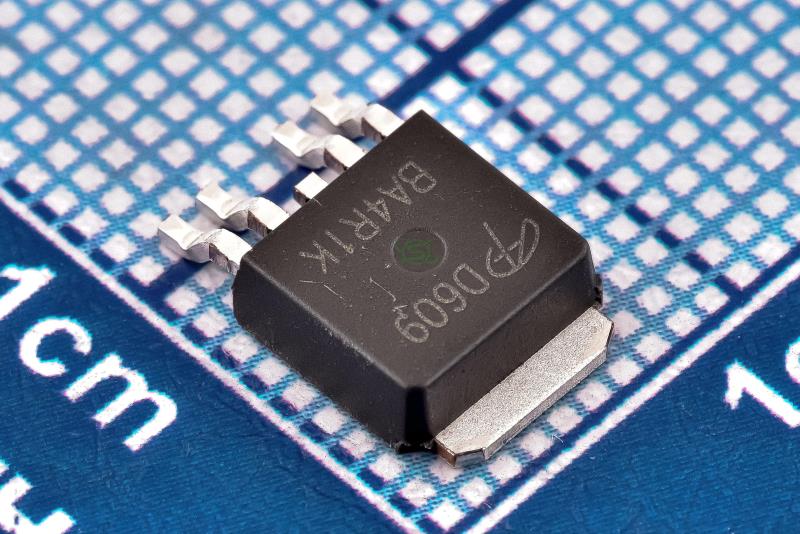

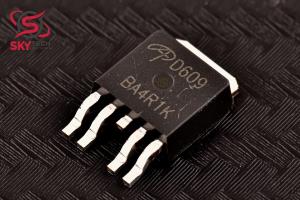

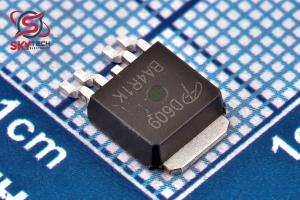

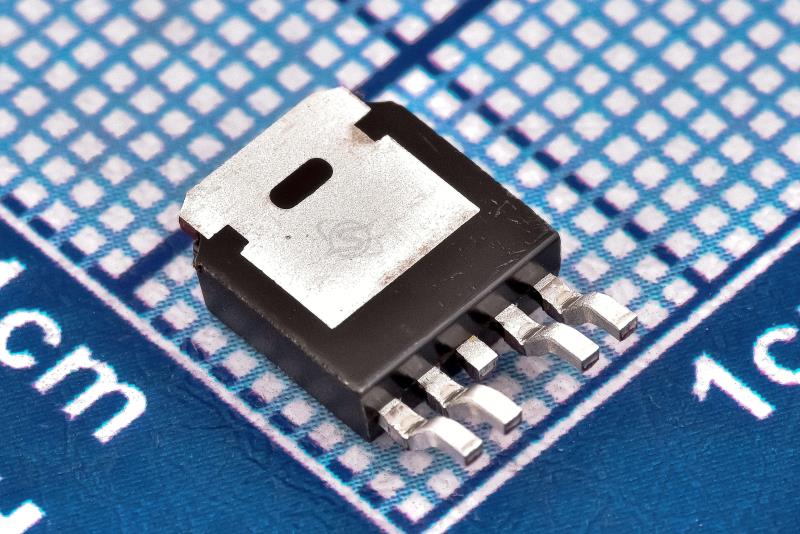

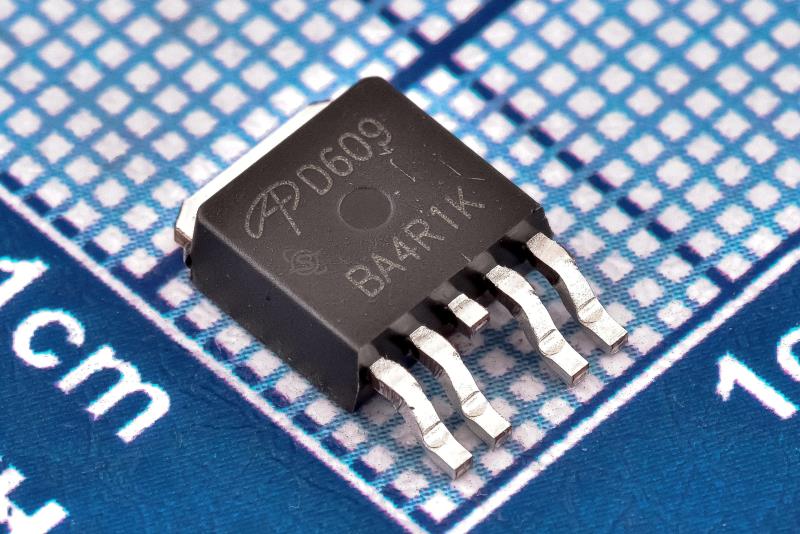

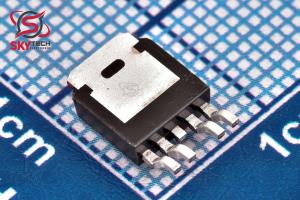

AOD609

Complementary Enhancement Mode Field Effect Transistor

کیفیت: ORIGINAL(distributor)       پکیج: TO-252-4L (DPAK)

قیمت تک فروشی  331,679  ریال

قیمت عمده  259,384  ریال (10 به بالا)

قیمت ویژه  255,047  ریال (100 به بالا)

قیمت فوق العاده252,878  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.401  تتر با تخفیف

1.981.481.461.44


تعداد موجودی در انبار : 44 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج TO-252-4L (DPAK)
نوع محصول MOSFET
حداکثر دماي کاري 175     سانتيگراد
حداقل دماي کاري 55-     سانتيگراد
ولتاژ VDS 40     ولت
Id 12     آمپر
حداکثر توان مصرفي 30     وات
حداکثر (Vgs(th 3     ولت
(td(ON 6.4     نانو ثانيه
(td(OFF 16.2     نانو ثانيه
زمان خيز Tr 3.6     نانو ثانيه
زمان افت Tf 6.6     نانو ثانيه
حداقل (Vgs(th 1.7     ولت
حداکثر ولتاژ گيت-سورس 20     ولت
ظرفيت خازني ورودي Ciss 650     پيکو فاراد
ظرفيت خازني خروجي Coss 82     پيکو فاراد
نوع کانال MOSFET N - P
مجموع شارژ کامل Qg 10.8     نانو کولن



توضیحات

AOD609 يک ايسي متشکل از دو ماسفت n-channel p-channel ميباشد که در H bridge ها ، اينورتر ها ، درايور موتور ها و ... کاربرد دارد. يکي از انواع ترانزيستورها هستند و اصولاً قطعات الکتريکي هستند که عملکرد آنها سوئيچينگ ولتاژ است. ترانزيستور ماسفت داراي اثر ميدان نيمه رسانا است و ظاهر ترانزيستور ماسفت اين است که داراي بدنه و سه پايه است. ماسفت هاي کانال N: در اين نوع ماسفت ها منبع بايد به پايه مثبت متصل شود. در زمان روشن شدن بايد ولتاژ گيت به صفر برسد يعني ابتدا بايد به برق وصل شويم و براي خاموش شدن گيت به برق مثبت وصل شويم. ولتاژ و جريان اين ماسفت ها مثبت است. p-channel: در اين نوع ماسفت منبع به پايه منفي منبع تغذيه متصل مي شود. براي روشن کردن آن بايد ولتاژ گيت را افزايش دهيم و هنگام خاموش کردن گيت بايد آن را به پايه منفي منبع تغذيه وصل کنيم. ماسفت هاي کانال P نوع ديگري از ماسفت هاي قدرتي هستند که داراي ولتاژ و جريان منفي هستند.



Description

The AOD609 uses advanced trench technology MOSFETs to provide excellent RDS(ON) and low gate charge. The complementary MOSFETs may be used in H-bridge, Inverters and other applications. They are one of the types of transistors and they are basically electrical parts whose function and function is voltage switching. The MOSFET transistor has a semi-conducting field effect and the appearance of the MOSFET transistor is that it has a body and three legs. N-channel MOSFETs: In this type of MOSFET, the source must be connected to the positive base. At the time of turning on, the voltage of the gate must reach zero, which means that we must first connect to the power supply and to turn off the gate, connect to the positive power supply. The voltage and current of these MOSFETs are positive. p-channel: In this type of MOSFET, the source is connected to the negative base of the power supply. To turn it on, we must increase the gate voltage, and when turning off the gate, we must connect it to the negative base of the power supply. P channel MOSFETs are another type of power MOSFETs, which have negative voltage and current.
