بافر BUS

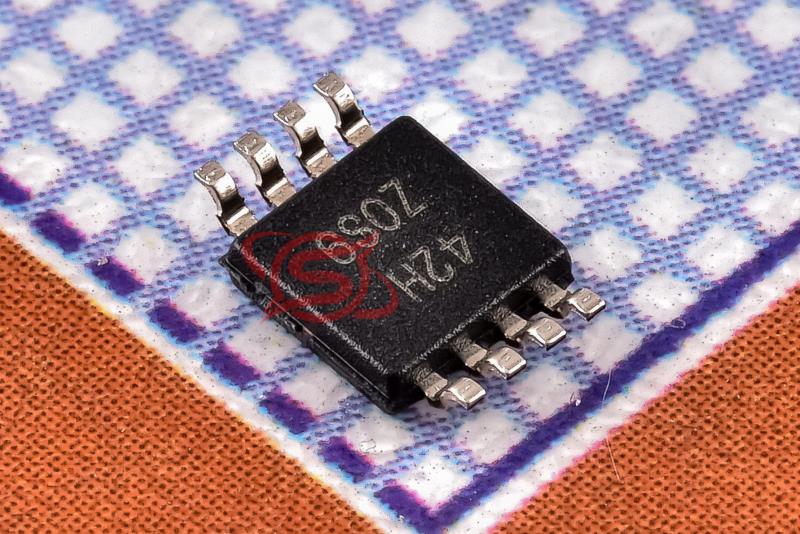

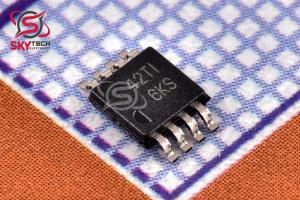

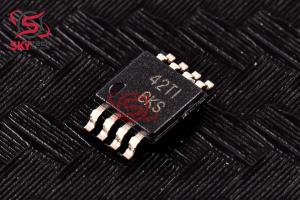

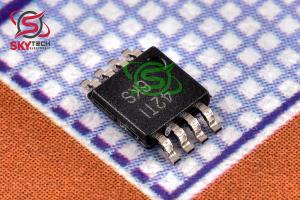

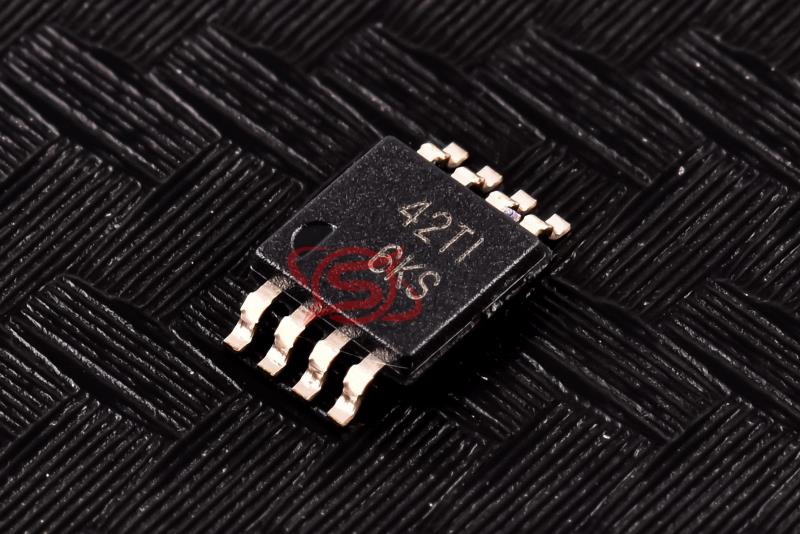

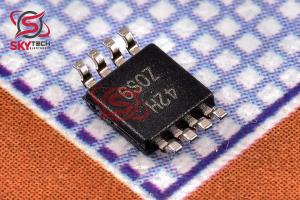

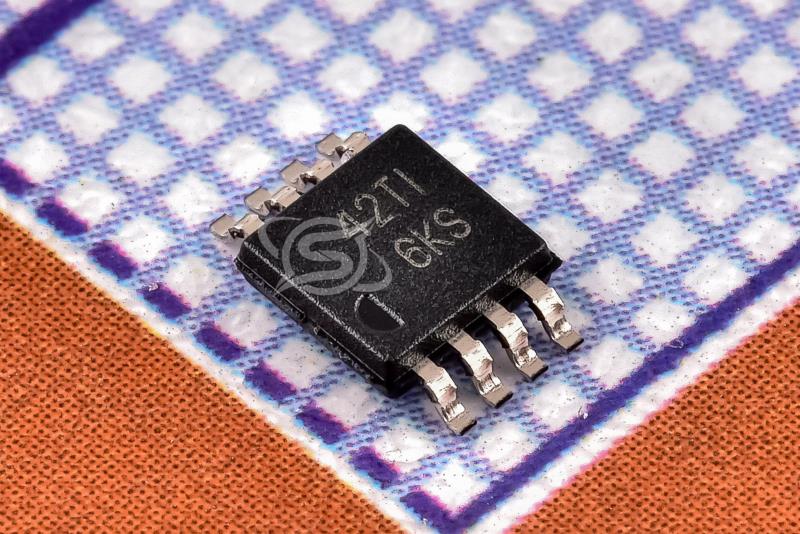

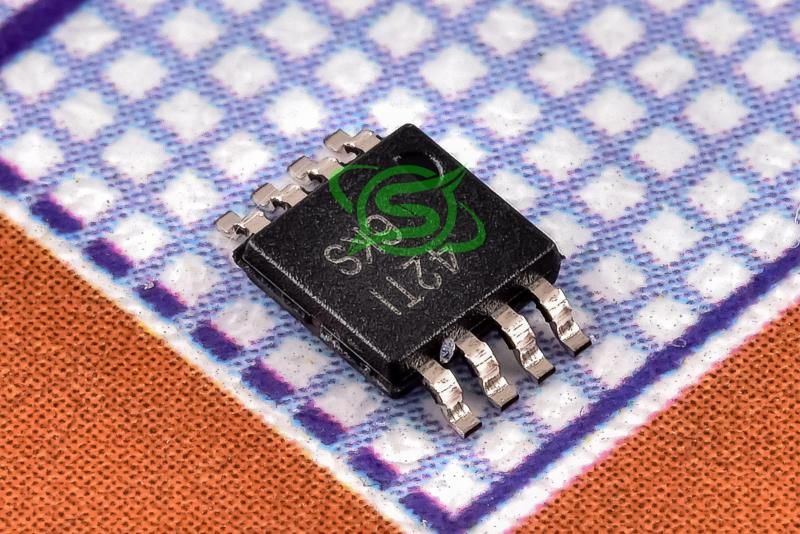

TCA4311ADGKR
Hot Swappable 2-Wire Bus Buffers
کیفیت: ORIGINAL(distributor) پکیج: VSSOP-8
قیمت تک فروشی 703,888 ریال
قیمت عمده 670,550 ریال (10 به بالا)
قیمت ویژه 657,215 ریال (100 به بالا)
قیمت فوق العاده650,548 ریال (1000 به بالا)
 قیمت تک فروشی 0.653 تتر با تخفیف
3.673.53.433.4
|
توضیحات
TCA4311A يک بافر گذرگاه I 2C با قابليت تعويض داغ است که از درج کارت I/O در صفحه پشتي زنده بدون خرابي داده ها و گذرگاه هاي ساعت پشتيباني مي کند.
مدار کنترل مانع از اتصال صفحه پشتي به کارت مي شود تا زماني که يک فرمان توقف يا بيکار بودن باس در صفحه پشتي بدون اختلاف باس روي کارت رخ دهد. هنگامي که اتصال برقرار مي شود، اين دستگاه بافر دو طرفه را فراهم مي کند و خازن هاي صفحه و کارت را ايزوله نگه مي دارد.
در حين نصب، خطوط SDA و SCL از قبل تا 1 ولت شارژ مي شوند تا جريان مورد نياز براي شارژ ظرفيت انگلي تراشه به حداقل برسد. هنگامي که گذرگاه I 2C بيکار است، TCA4311A را مي توان با تنظيم پايه EN در حالت خاموش قرار داد.
هنگامي که EN بالا باشد، TCA4311A کار عادي خود را از سر مي گيرد. همچنين شامل يک پين خروجي READY تخليه باز است که نشان مي‌دهد صفحه پشتي و طرف کارت به هم متصل هستند.
وقتي READY زياد است، SDAIN و SCLIN به SDAOUT و SCLOUT متصل مي شوند. وقتي دو طرف جدا مي شوند، READY کم است. هم صفحه پشتي و هم کارت ممکن است با ولتاژهاي تغذيه از 2.7 ولت تا 5.5 ولت تغذيه شوند، بدون هيچ محدوديتي در مورد اينکه کدام ولتاژ تغذيه بالاتر است.
Description
The TCA4311A is a hot-swappable I 2C bus buffer that supports I/O card insertion into a live backplane without corruption of the data and clock busses.
Control circuitry prevents the backplane from being connected to the card until a stop command or bus idle occurs on the backplane without bus contention on the card. When the connection is made, this device provides bidirectional buffering, keeping the backplane and card capacitances isolated.
During insertion, the SDA and SCL lines are pre-charged to 1 V to minimize the current required to charge the parasitic capacitance of the chip. When the I 2C bus is idle, the TCA4311A can be put into shutdown mode by setting the EN pin low.
When EN is high, the TCA4311A resumes normal operation. It also includes an open drain READY output pin, which indicates that the backplane and card sides are connected together.
When READY is high, the SDAIN and SCLIN are connected to SDAOUT and SCLOUT. When the two sides are disconnected, READY is low. Both the backplane and card may be powered with supply voltages ranging from 2.7 V to 5.5 V, with no restrictions on which supply voltage is higher.
|
