تراشه شارژ باتری

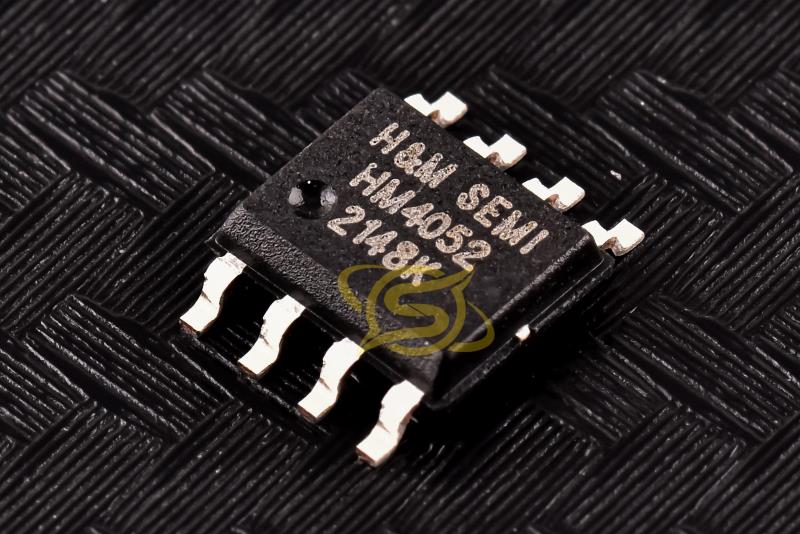

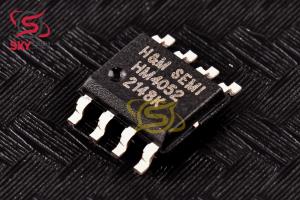

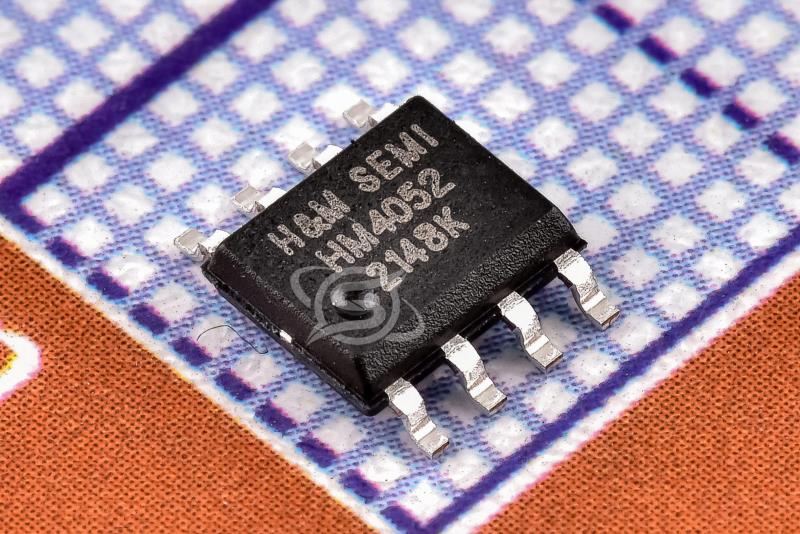

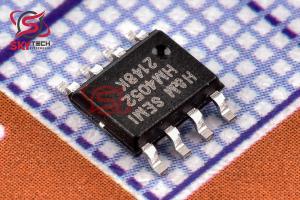

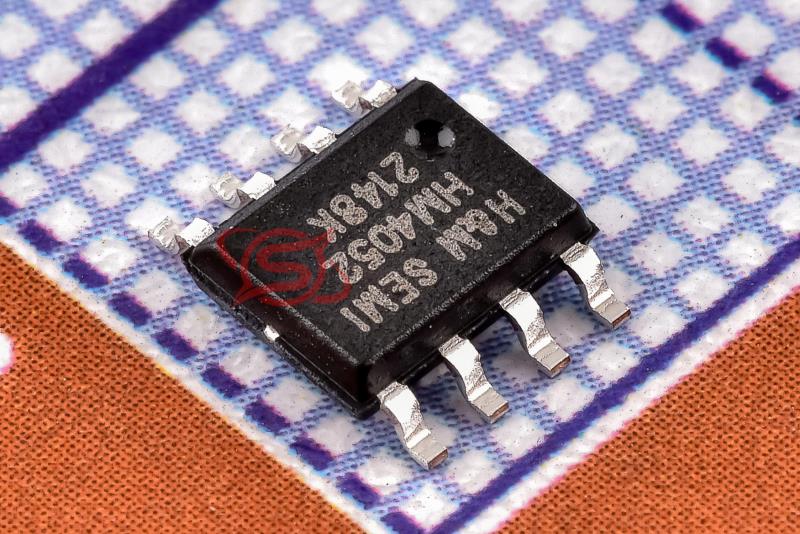

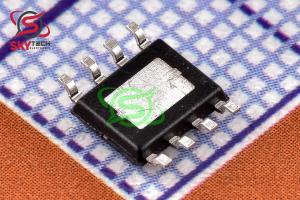

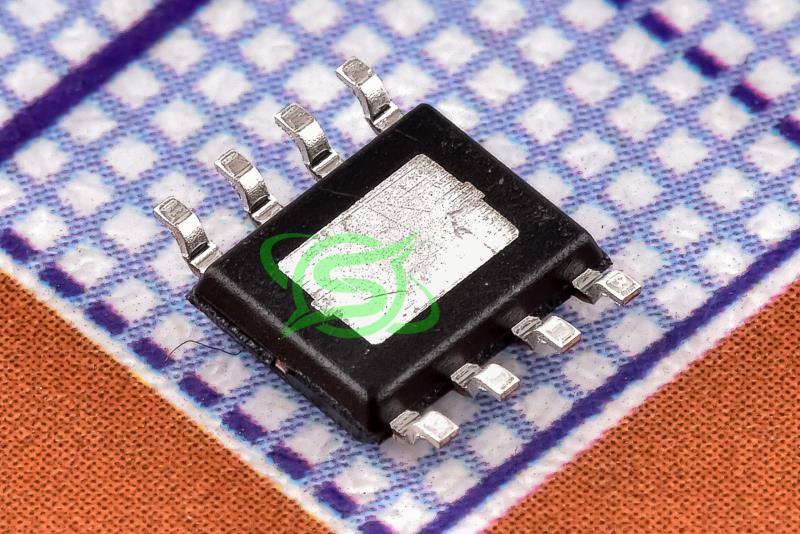

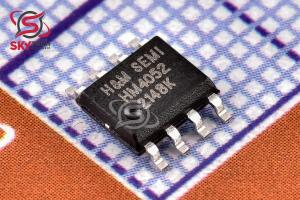

HM4052
2.5A, 3MHz switching type single cell lithium battery charging circuit
کیفیت: ORIGINAL(distributor) پکیج: SOIC-8
قیمت تک فروشی 950,775 ریال
قیمت عمده 905,730 ریال (10 به بالا)
قیمت ویژه 887,712 ریال (100 به بالا)
قیمت فوق العاده878,703 ریال (1000 به بالا)
 قیمت تک فروشی 1.112 تتر با تخفیف
5.24.954.854.8
|
|
|
|
|
| نوع محصول |
Battery charging chip |
|
| حداکثر دماي کاري |
85 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
|
|
|
|
توضیحات
HM4052 يک مدار شارژ باتري ليتيومي تک سلولي نوع سوئيچ با مديريت مسير پويا است. HM4052 مي تواند جريان شارژ 2.5 آمپر را ارائه دهد که به ويژه براي دستگاه هاي مجهز به باتري هاي ليتيومي با ظرفيت فوق العاده مانند منابع تغذيه موبايل و رايانه هاي لوحي مناسب است.
HM4052 يک ماژول باک سنکرون جريان بزرگ، يک ماژول کنترل شارژ، يک مديريت مسير پويا، يک تشخيص خودکار محدوديت جريان ورودي، و تمام عملکردها و مدارهاي حفاظتي مورد نياز براي شارژ باتري ليتيومي، مانند جريان، جريان ثابت و شارژ ولتاژ ثابت را يکپارچه مي کند. ; محافظت در برابر دماي باتري؛ نشانگر شارژ؛ تنظيم جريان شارژ بدون مقاومت هاي گران قيمت در سطح ميلي اهم؛ خاموش شدن زماني که زمان شارژ بيش از حد طولاني است. حفاظت از اتصال کوتاه آي سي و حفاظت در برابر دما و غيره
عملکرد قطع معکوس دو پورت SYS و BATT HM4052 همچنين از جريان برگشت باتري در هنگام اتصال کوتاه رابط ورودي جلوگيري مي کند. HM4052 همچنين عملکرد تشخيص حذف باتري را ارائه مي دهد. در عين حال، HM4052 اولين مدار شارژ از نوع سوئيچ در جهان است که مديريت مسير پويا را در ESOP8 پياده‌سازي مي‌کند.
Description
HM4052 is a switch-type single-cell lithium battery charging circuit with dynamic path management. HM4052 can provide 2.5A charging current, which is particularly suitable for devices equipped with ultra-large capacity lithium batteries such as mobile power supplies and tablet computers.
HM4052 integrates a large current synchronous buck module, a charging control module, a dynamic path management, an input current limit automatic detection, and all the functions and protection circuits required for lithium battery charging, such as trickle, constant current, and constant voltage charging; battery over-temperature protection; charging indication; charging current setting without expensive milliohm-level resistors; shutdown when charging time is too long; IC short circuit protection and over-temperature protection, etc.
The SYS and BATT dual-port reverse cutoff function of HM4052 also prevents the battery from backflowing when the input interface is short-circuited. HM4052 also provides a battery removal detection function. At the same time, HM4052 is the world s first switch-type charging circuit that implements dynamic path management in ESOP8.
|
