مبدل دیجیتال به آنالوگ

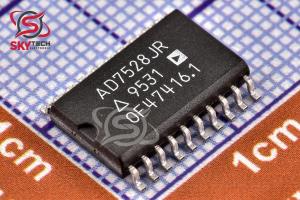

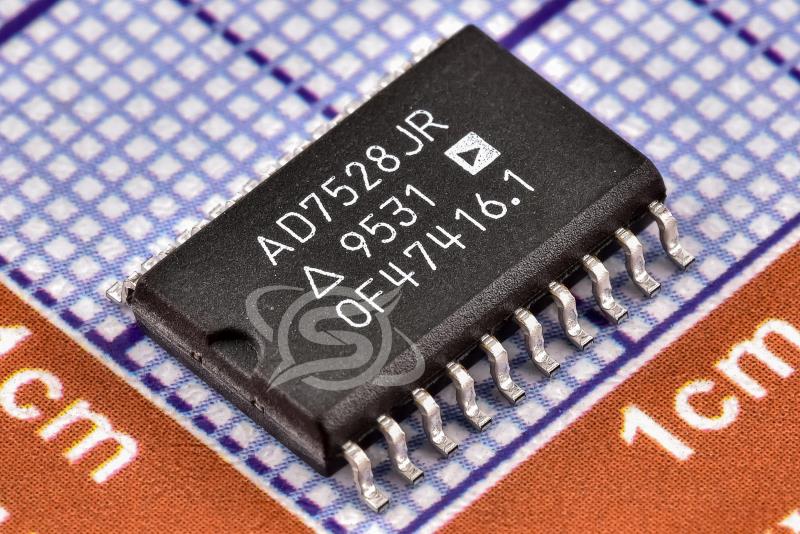

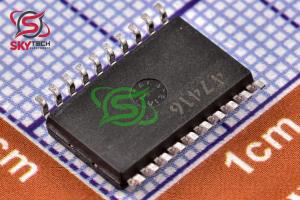

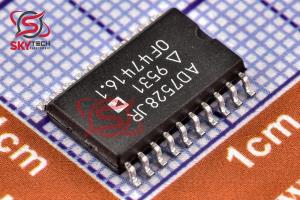

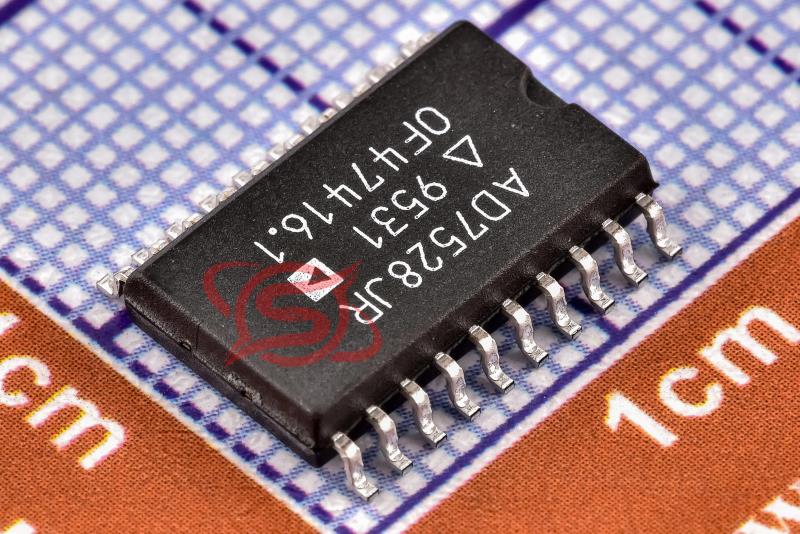

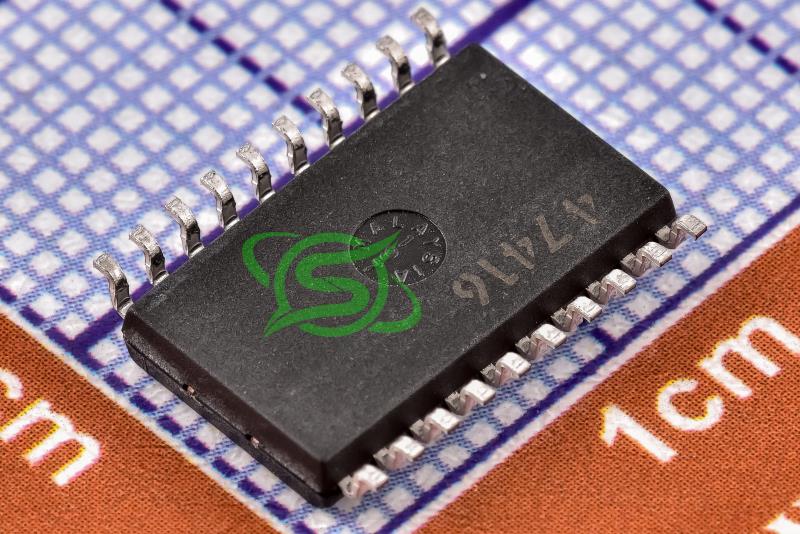

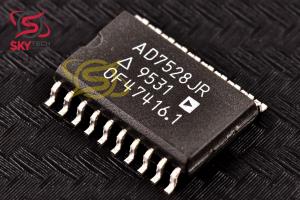

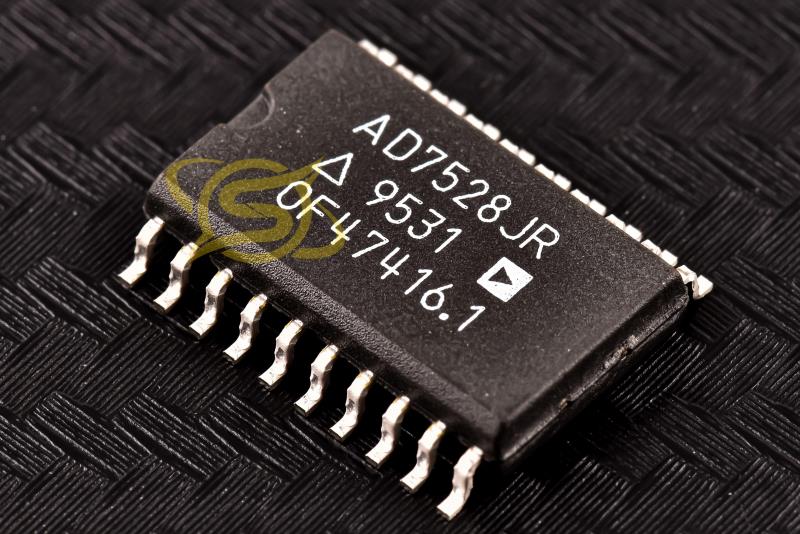

AD7528JR
CMOS Dual 8-Bit Buffered Multiplying DAC
کیفیت: ORIGINAL(distributor) پکیج: SOIC-20 (R-20)
قیمت تک فروشی 7,950,990 ریال
قیمت عمده 7,573,800 ریال (10 به بالا)
قیمت ویژه 7,422,924 ریال (100 به بالا)
قیمت فوق العاده7,347,486 ریال (1000 به بالا)
 قیمت تک فروشی 7.325 تتر با تخفیف
41.5839.638.8138.41
|
توضیحات
AD7528 يک مبدل ديجيتال/آنالوگ 8 بيتي دوگانه يکپارچه است که داراي تطابق عالي DAC به DAC است. اين در DIP هاي 0.3 اينچي پهن 20 ليد و در بسته هاي نصب سطحي 20 ليد موجود است. براي هر DAC چفت هاي جداگانه روي تراشه در نظر گرفته شده است تا رابط ريزپردازنده آساني را فراهم کند.
داده ها از طريق يک پورت ورودي TTL/CMOS 8 بيتي مشترک به هر يک از دو قفل داده DAC منتقل مي شوند. ورودي کنترل DAC A/DAC B تعيين مي کند که کدام DAC قرار است بارگذاري شود. چرخه بار AD7528 شبيه چرخه نوشتن يک حافظه دسترسي تصادفي است و دستگاه با اکثر ريزپردازنده‌هاي 8 بيتي از جمله 6800، 8080، 8085، Z80 سازگار است.
اين دستگاه از منبع تغذيه +5 ولت تا +15 ولت کار مي کند و تنها 20 مگاوات برق را تلف مي کند. هر دو DAC ويژگي هاي ضرب چهار ربع عالي را با ورودي مرجع جداگانه و مقاومت بازخورد براي هر DAC ارائه مي دهند.
Description
The AD7528 is a monolithic dual 8-bit digital/analog converter featuring excellent DAC-to-DAC matching. It is available in skinny 0.3" wide 20-lead DIPs and in 20-lead surface mount packages. Separate on-chip latches are provided for each DAC to allow easy microprocessor interface.
Data is transferred into either of the two DAC data latches via a common 8-bit TTL/CMOS compatible input port. Control input DAC A/DAC B determines which DAC is to be loaded. The AD7528’s load cycle is similar to the write cycle of a random access memory and the device is bus compatible with most 8-bit microprocessors, including 6800, 8080, 8085, Z80.
The device operates from a +5 V to +15 V power supply, dissipating only 20 mW of power. Both DACs offer excellent four quadrant multiplication characteristics with a separate reference input and feedback resistor for each DAC.
|
