حافظه EEPROM

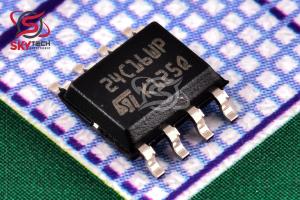

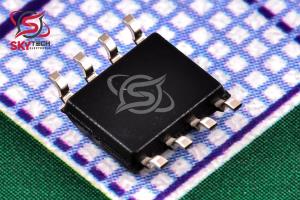

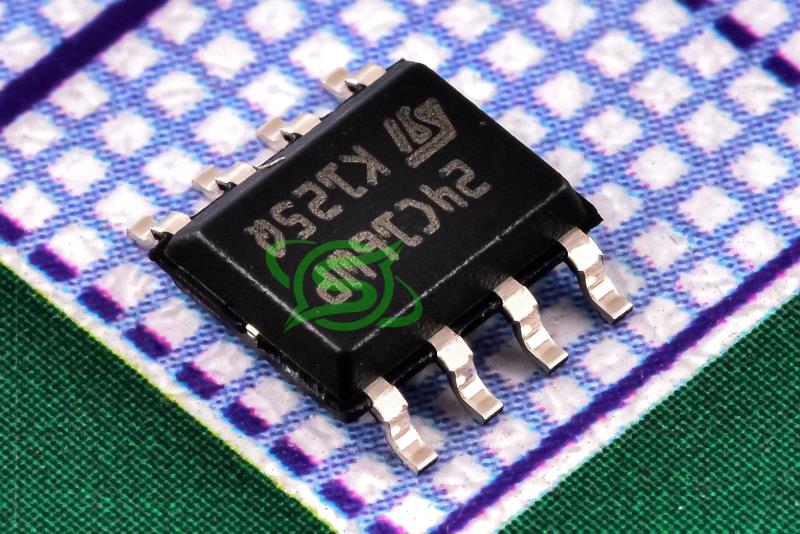

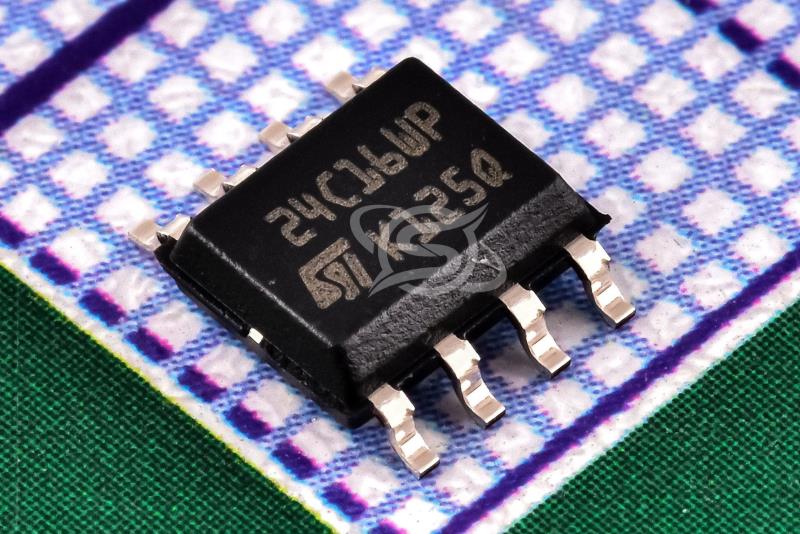

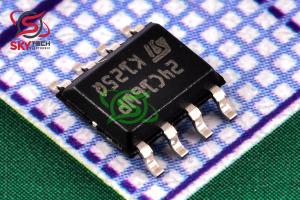

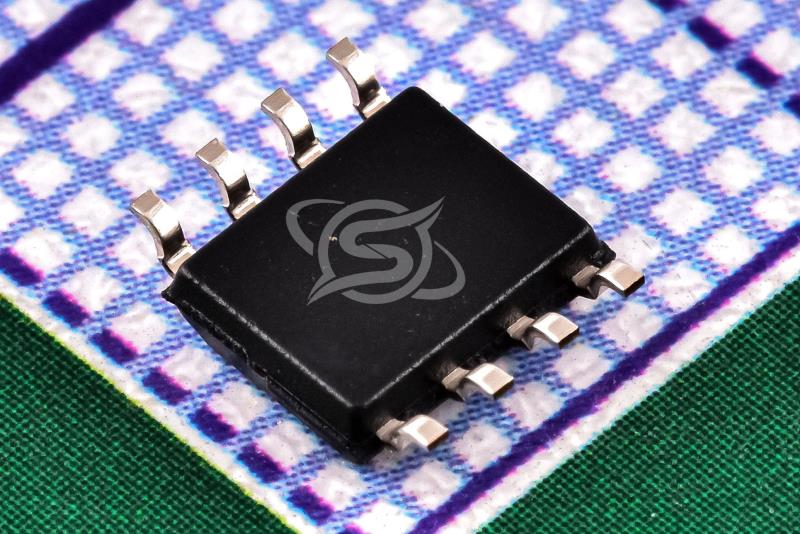

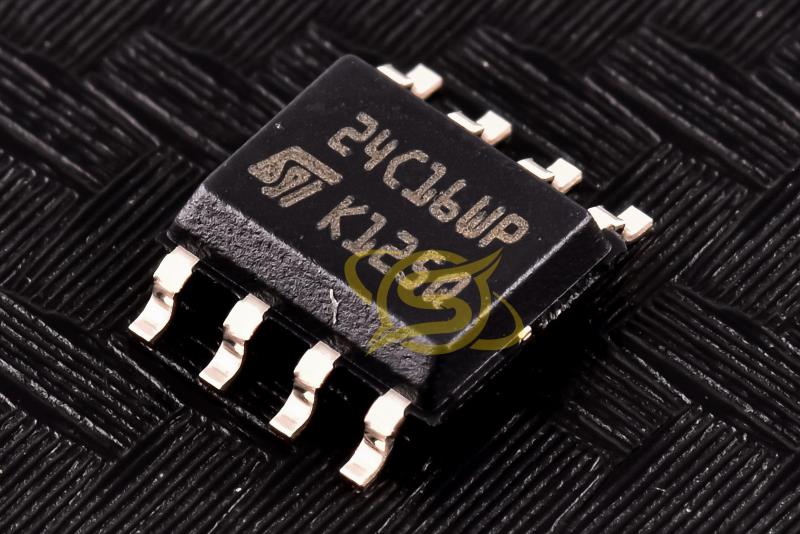

ST24C16WP
16Kbit Serial I2C Bus EEPROM
کیفیت: ORIGINAL(distributor) پکیج: SO-8
قیمت تک فروشی 1,027,528 ریال
قیمت عمده 978,808 ریال (10 به بالا)
قیمت ویژه 959,319 ریال (100 به بالا)
قیمت فوق العاده949,575 ریال (1000 به بالا)
 قیمت تک فروشی 0.941 تتر با تخفیف
5.24.954.854.8
|
توضیحات
اين مشخصات طيفي از محصولات EEPROM باس I2C 16 کيلوبيتي، ST24/25C16 و ST24/25W16 را پوشش مي دهد. در متن، محصولات به عنوان ST24/25x16 که "x" است: "C" براي نسخه استاندارد و "W" براي نسخه سخت افزار Write Control ناميده مي شود.
ST24/25x16 حافظه هاي قابل برنامه ريزي 16 کيلوبيتي با قابليت پاک کردن الکتريکي (EEPROM) هستند که به صورت 8 بلوک 256 x 8 بيتي سازماندهي شده اند. اينها در فناوري STMicroelectronics Hi-Endurance Advanced CMOS ساخته شده اند که ماندگاري يک ميليون چرخه پاک کردن/نوشتن را با حفظ داده ها به مدت 40 سال تضمين مي کند.
ST25x16 با منبع تغذيه کمتر از 2.5 ولت کار مي کند. هر دو بسته پلاستيکي Dual-in-Line و Plastic Small Outline در دسترس هستند. حافظه ها با استاندارد I2C، رابط سريال دو سيمه که از يک گذرگاه داده دو جهته و ساعت سريال استفاده مي کند، سازگار هستند. حافظه ها داراي کد شناسايي دستگاه 4 بيتي داخلي (1010) هستند که مطابق با تعريف گذرگاه I2C است.
حافظه‌ها در پروتکل I 2C به‌عنوان دستگاه‌هاي برده عمل مي‌کنند و تمام عمليات حافظه با ساعت سريال همگام‌سازي مي‌شوند. عمليات خواندن و نوشتن با يک شرط START ايجاد شده توسط bus master آغاز مي شود.
شرط START با يک جريان 4 بيتي (کد شناسايي 1010)، 3 بيت انتخاب بلوک، به اضافه يک بيت خواندن/نوشتن دنبال مي شود و با يک بيت تصديق خاتمه مي يابد. هنگام نوشتن داده ها در
Description
This specification covers a range of 16 Kbit I2C bus EEPROM products, the ST24/25C16 and the ST24/25W16. In the text, products are referred to as ST24/25x16 where "x" is: "C" for Standard version and "W" for hardware Write Control version.
The ST24/25x16 are 16 Kbit electrically erasable programmable memories (EEPROM), organized as 8 blocks of 256 x8 bits. These are manufactured in STMicroelectronics s Hi-Endurance Advanced CMOS technology which guarantees an endurance of one million erase/write cycles with a data retention of 40 years.
The ST25x16 operates with a power supply value as low as 2.5V. Both Plastic Dual-in-Line and Plastic Small Outline packages are available. The memories are compatible with the I2C standard, two wire serial interface which uses a bi-directional data bus and serial clock. The memoriescarry a built-in 4 bit, unique device identification code (1010) corresponding to the I2C bus definition.
The memories behave as slave devices in the I 2C protocol with all memory operations synchronized by the serial clock. Read and write operations are initiated by a START condition generated by the bus master.
The START condition is followed by a stream of 4 bits (identification code 1010), 3 block select bits, plus one read/write bit and terminated by an acknowledge bit. When writing data to the
|
