تراشه AFE

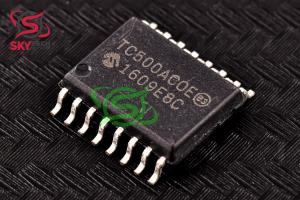

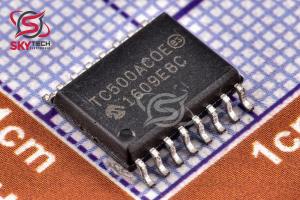

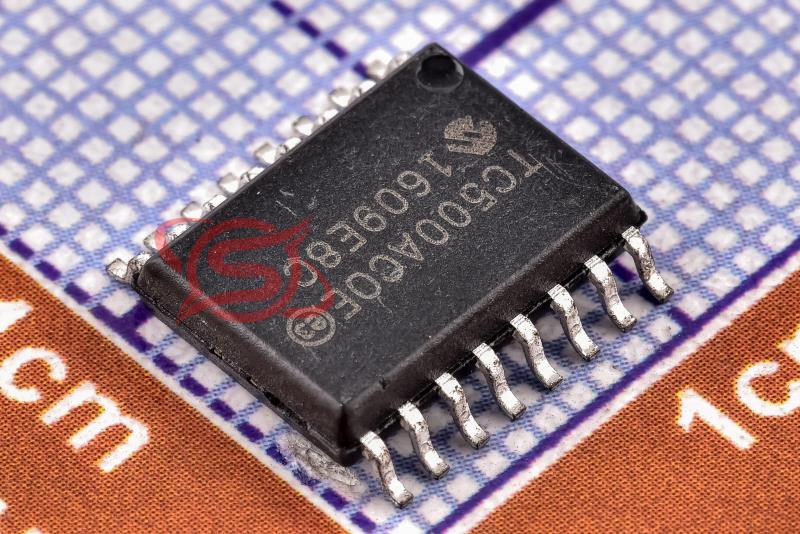

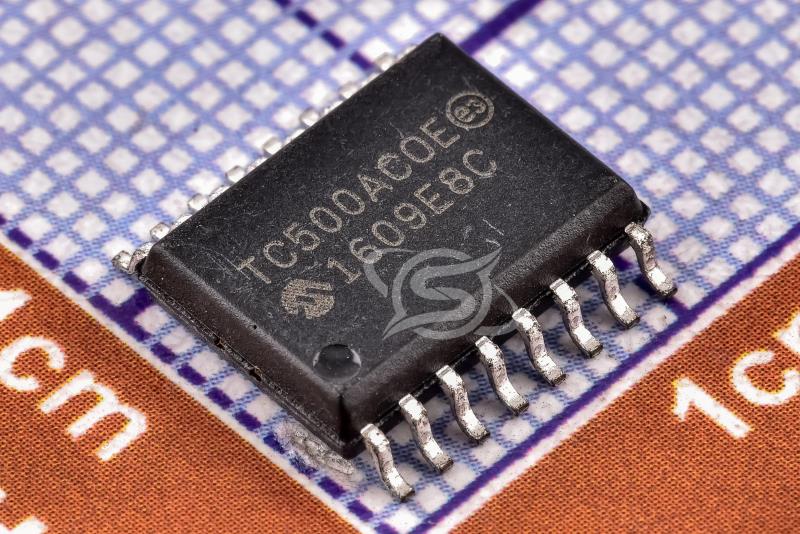

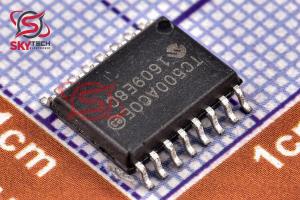

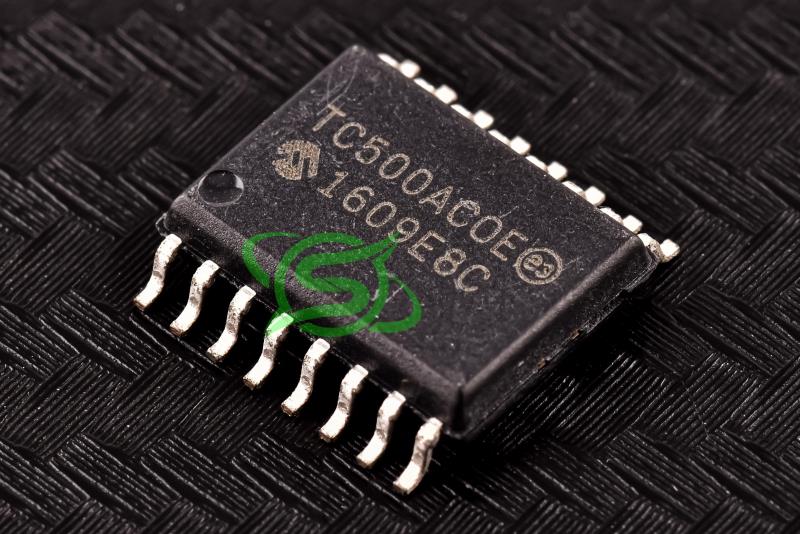

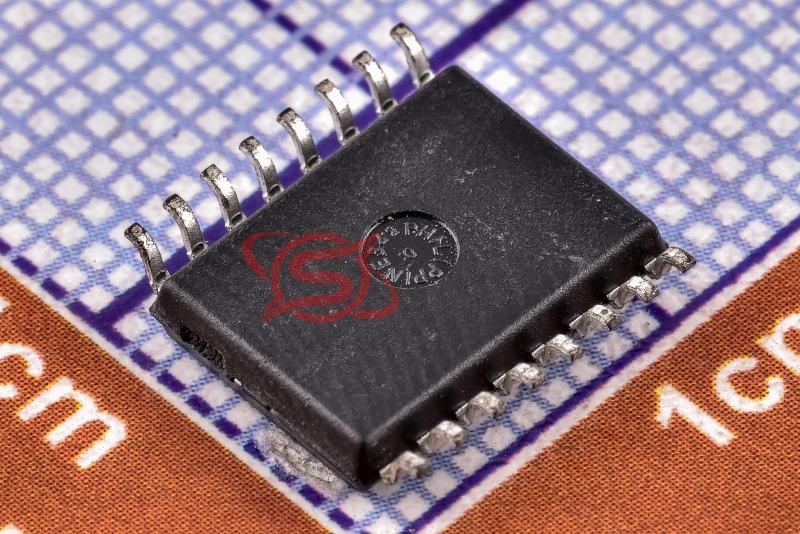

TC500ACOE
Precision Analog Front Ends with Dual Slope ADC
کیفیت: ORIGINAL(distributor) پکیج: SOIC-16
قیمت تک فروشی 3,980,895 ریال
قیمت عمده 3,792,300 ریال (10 به بالا)
قیمت ویژه 3,716,862 ریال (100 به بالا)
قیمت فوق العاده3,679,143 ریال (1000 به بالا)
 قیمت تک فروشی 3.688 تتر با تخفیف
20.7919.819.419.21
|
توضیحات
خانواده TC500/A/510/514 قسمت‌هاي جلويي آنالوگ دقيقي هستند که مبدل‌هاي A/D شيب‌دار دوگانه را با وضوح حداکثر 17 بيت علامت به اضافه پياده‌سازي مي‌کنند. به عنوان حداقل، هر دستگاه شامل يکپارچه ساز، مقايسه کننده نقطه صفر و منطق رابط پردازنده است.
TC500 دستگاه پايه (16 بيت حداکثر) است و به هر دو منبع تغذيه مثبت و منفي نياز دارد. TC500A مشابه TC500 است با اين تفاوت که خطي بودن آن بهبود يافته است و به آن اجازه مي دهد تا حداکثر وضوح 17 بيت کار کند. TC510 يک مبدل منبع تغذيه منفي داخلي را براي عملکرد تک منبع اضافه مي کند.
TC514 هم يک مبدل منبع تغذيه منفي و هم يک مالتي پلکسر آنالوگ ديفرانسيل 4 ورودي را اضافه مي کند. هر دستگاه داراي رابط کنترل پردازنده يکساني است که از 3 سيم تشکيل شده است: ورودي هاي کنترل (A و B) و خروجي مقايسه کننده صفر (CMPTR).
پردازنده A، B را دستکاري مي کند تا TC5XX را در چهار مرحله تبديل به ترتيب قرار دهد: صفر خودکار، يکپارچه سازي، De-integrate و يکپارچه سازي صفر. در طي فاز صفر خودکار، ولتاژهاي افست در TC5XX توسط مکانيزم بازخورد حلقه بسته تصحيح مي شود.
Description
TheTC500/A/510/514 family are precision analog front ends that implement dual slope A/D converters having a maximum resolution of 17-bits plus sign. As a minimum, each device contains the integrator, zero crossing comparator and processor interface logic.
The TC500 is the base (16-bit max) device and requires both positive and negative power supplies. The TC500A is identical to the TC500 with the exception that it has improved linearity, allowing it to operate to a maximum resolution of 17-bits. The TC510 adds an onboard negative power supply converter for single supply operation.
The TC514 adds both a negative power supply converter and a 4 input differential analog multiplexer. Each device has the same processor control interface consisting of 3 wires: control inputs (A and B) and zerocrossing comparator output (CMPTR).
The processor manipulates A, B to sequence the TC5XX through four phases of conversion: Auto Zero, Integrate, De-integrate and Integrator Zero. During the Auto Zero phase, offset voltages in the TC5XX are corrected by a closed loop feedback mechanism.
|
