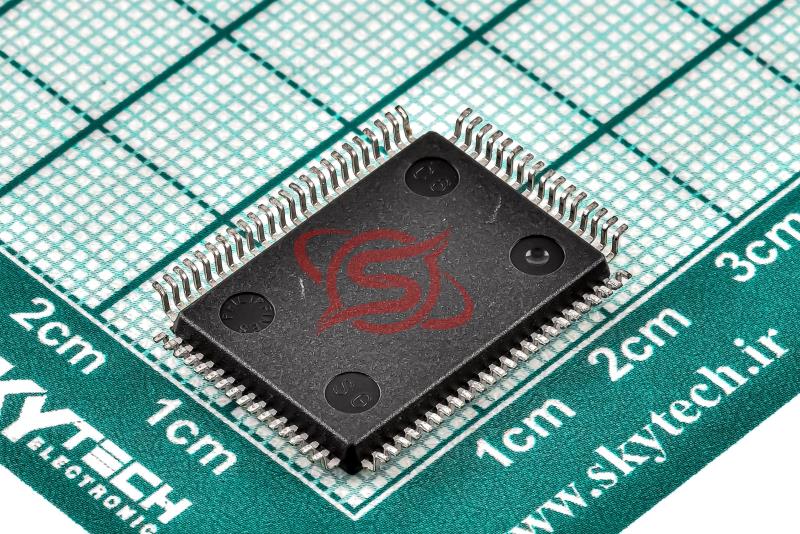

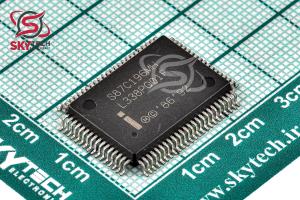

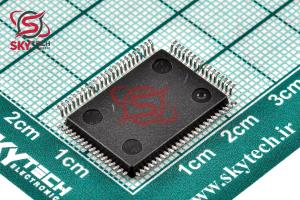

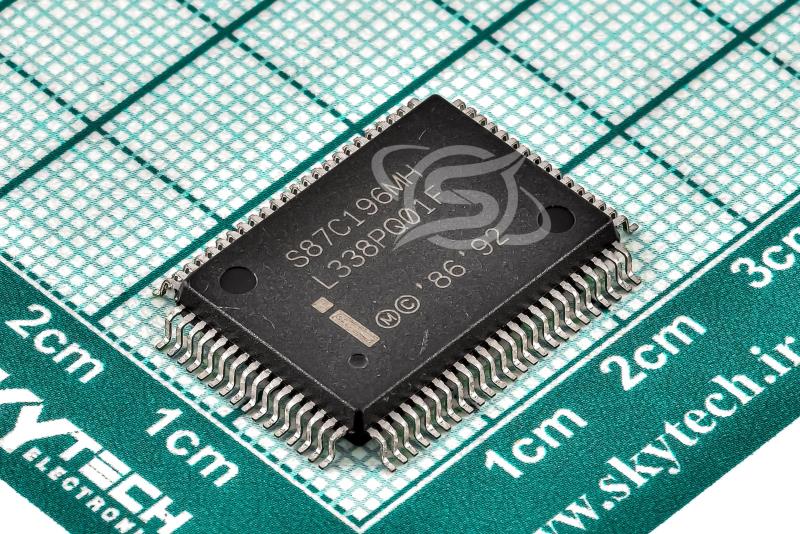

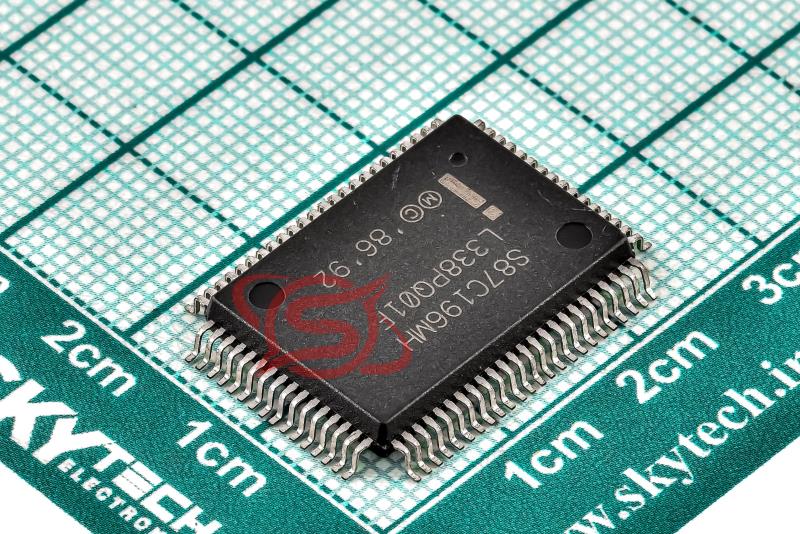

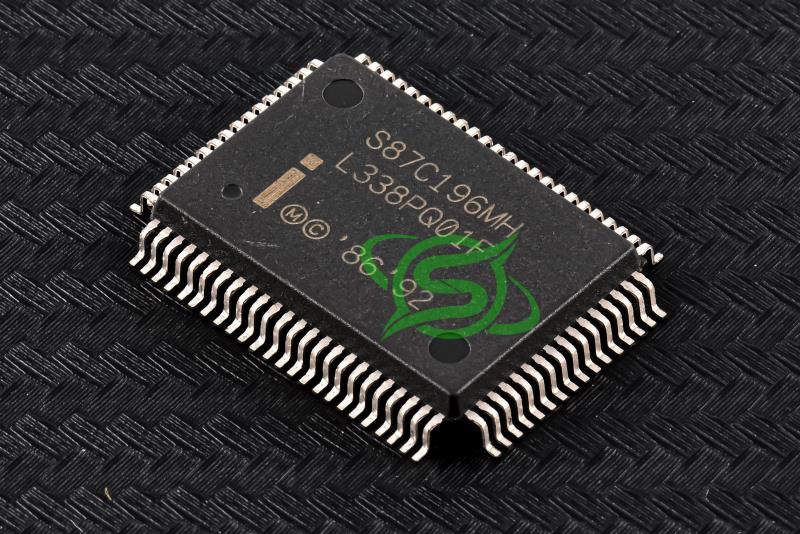

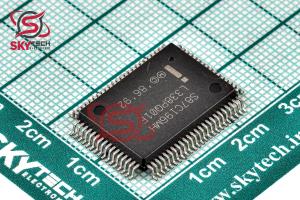

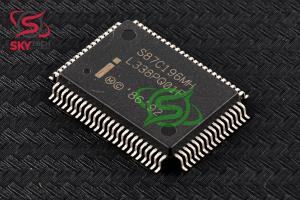

میکروکنترلر صنعتی
S87C196MH
INDUSTRIAL MOTOR CONTROL CHMOS MICROCONTROLLER
کیفیت: ORIGINAL(distributor) پکیج: QFP-80
قیمت تک فروشی 7,822,710 ریال
قیمت عمده 7,456,950 ریال (10 به بالا)
قیمت ویژه 7,310,646 ریال (100 به بالا)
قیمت فوق العاده7,237,494 ریال (1000 به بالا)
 قیمت تک فروشی 8.913 تتر با تخفیف
50.44847.0446.56
|
|
|
|
|
| حداکثر فرکانس کاري پردازنده |
16 مگاهرتز |
|
| حداکثر ولتاژ تغذيه تکي |
85 ولت |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
| حداکثر تعداد پين هاي I/O |
52 |
|
توضیحات
8XC196MH عضوي از خانواده ميکروکنترلرهاي 16 بيتي MCS® 96 اينتل است. اين در درجه اول براي کنترل القايي AC سه فاز و موتورهاي براشلس DC طراحي شده است. اين داراي يک ژنراتور شکل موج سه فاز پيشرفته است که به طور خاص براي استفاده در برنامه هاي کنترل موتور "اينورتر" طراحي شده است.
اين دستگاه جانبي مدولاسيون پهناي پالس و توليد موج سينوسي سه فاز را با حداقل دخالت CPU فراهم مي کند. اين سه پالس PWM بدون همپوشاني مکمل با وضوح 0.125 ميکرو ثانيه (لبه فعال) يا 0.250 ميکرو ثانيه (مرکز) توليد مي کند. 8XC196MH داراي دو پورت سريال اختصاصي جانبي است که اجازه مي دهد هزينه نرم افزار کمتري داشته باشد.
تايمر نگهبان را مي توان با يکي از چهار گزينه زمان برنامه ريزي کرد.
اين در PLCC 84 ليد، Shrink EIAJ/QFP 80 ليد و SDIP 64 ليد موجود است. بسته 64 ليد حاوي پين براي سيگنال هاي P5.1/INST و P6.7/PWM1 نيست. ويژگي هاي عملياتي در محدوده دمايي - 40 درجه سانتيگراد تا + 85 درجه سانتيگراد تضمين شده است.
Description
The 8XC196MH is a member of Intel’s family of 16-bit MCS® 96 microcontrollers. It is designed primarily to control three-phase AC induction and DC brushless motors. It features an enhanced three-phase waveform generator specifically designed for use in “inverter” motor-control applications.
This peripheral provides pulsewidth modulation and three-phase sine wave generation with minimal CPU intervention. It generates three complementary non-overlapping PWM pulses with resolutions of 0.125 µs (edge triggered) or 0.250 µs (centered). The 8XC196MH has two dedicated serial port peripherals, allowing less software overhead.
The watchdog timer can be programmed with one of four time options.
It is available in 84-lead PLCC, 80-lead Shrink EIAJ/QFP, and 64-lead SDIP. The 64-lead package does not contain pins for the P5.1/INST and P6.7/PWM1 signals. Operational characteristics are guaranteed over the temperature range of - 40°C to + 85°C.
|
