توضیحات

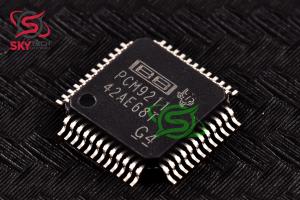

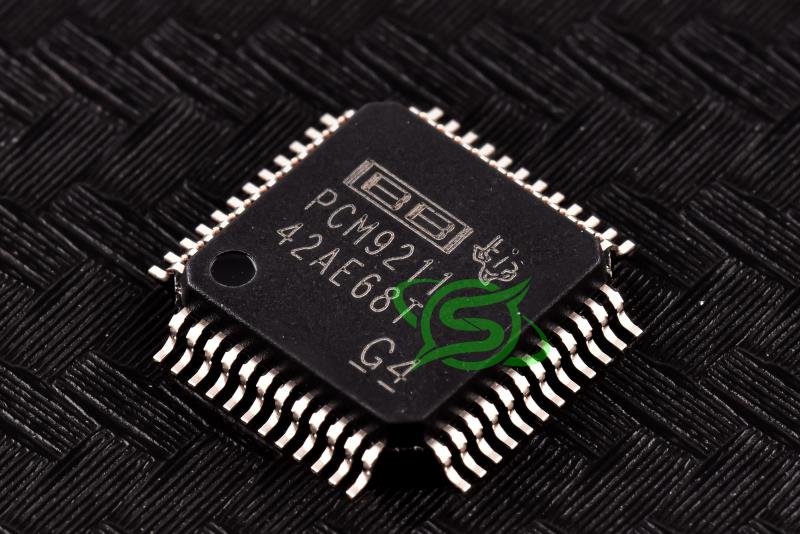

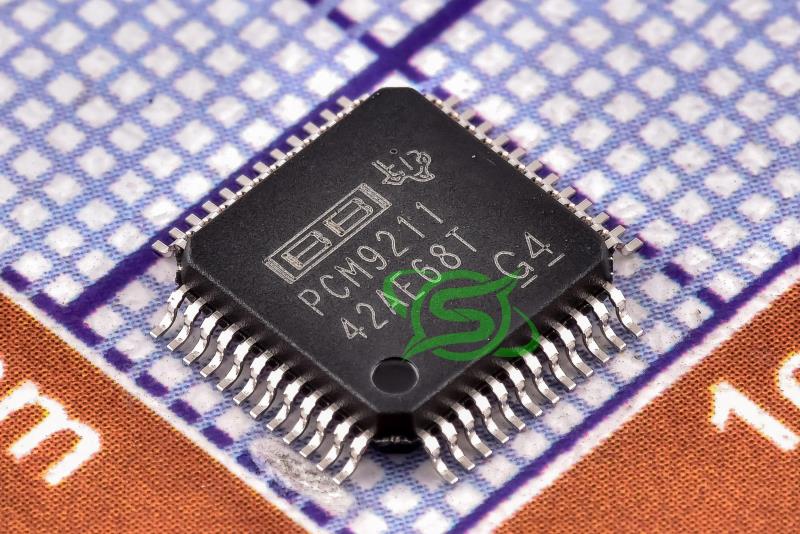

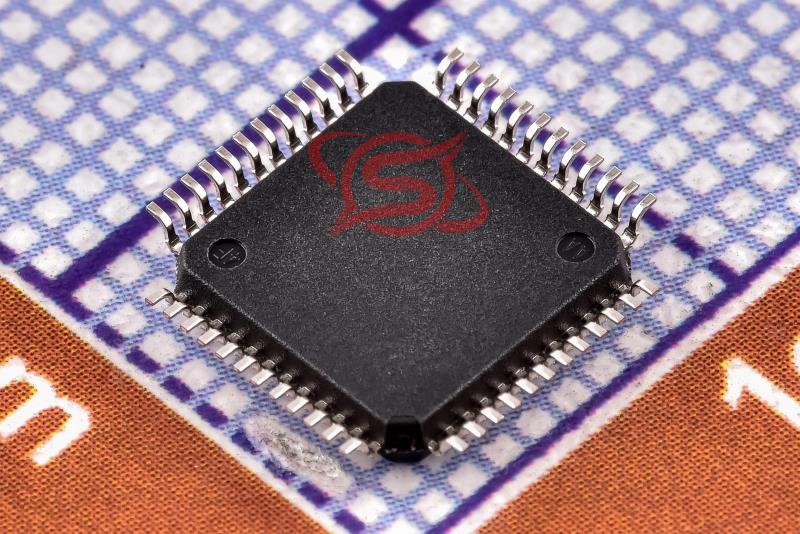

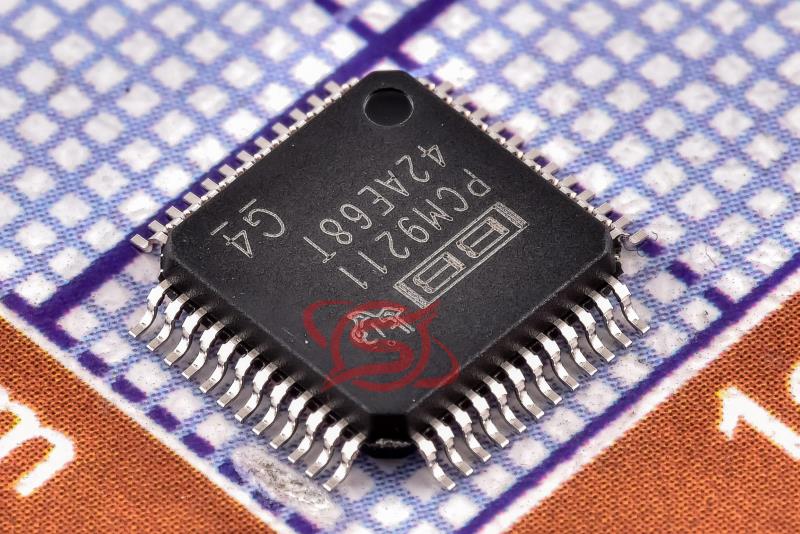

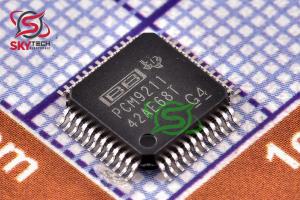

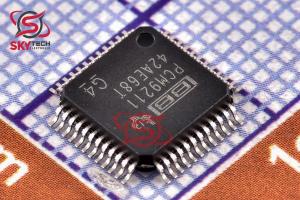

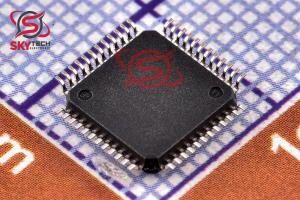

PCM9211 يک جلوي کامل آنالوگ و ديجيتال براي پخش کننده هاي چند رسانه اي، نوارهاي صوتي و ضبط کننده هاي امروزي است. PCM9211 يک ADC استريو، فرستنده گيرنده S/PDIF با حداکثر 12 ورودي مالتي پلکس و 3x ورودي PCM را ادغام مي کند تا به ديگر گيرنده هاي صوتي اجازه مي دهد تا به همراه سيگنال هاي آنالوگ و S/PDIF به يک پردازنده سيگنال ديجيتال (DSP) مالتي پلکس شوند.
PCM9211 يک دستگاه جلويي آنالوگ و ديجيتال براي هر پخش کننده و ضبط کننده رسانه اي است. اين يک فرستنده صوتي ديجيتال 216 کيلوهرتز (DIX)، يک ADC استريو 96 کيلوهرتز و چندين رابط PCM (I2S، توجيه چپ، راست-توجيه) را يکپارچه مي کند.
علاوه بر اين، دستگاه يک روتر را ادغام مي کند که به هر منبع (ADC، DIR يا PCM) اجازه مي دهد به يکي از سه خروجي (2x PCM و DIT) هدايت شود، بنابراين تعداد اجزاي خارجي مورد نياز براي مسيريابي منابع به DSP هسته به ميزان قابل توجهي کاهش مي يابد. .
هر رابط صوتي PCM9211 (يعني ADC، DIT، و DIR) مي‌تواند به صورت ناهمزمان با نرخ‌هاي نمونه‌گيري متفاوت عمل کند، که اجازه مي‌دهد يک منبع آنالوگ با فرکانس 96 کيلوهرتز نمونه‌برداري شود و به منبع S/PDIF انتقال داده شود. در 48 کيلوهرتز
PCM9211 همچنين داراي يک عملکرد خاموش کردن است که مي تواند با استفاده از پين ها و رجيسترهاي سخت افزاري تنظيم شود و اطمينان حاصل شود که سيستم مصرف برق را در حالت آماده به کار به حداقل مي رساند.
Description
The PCM9211 is a complete analog and digital frontend for today s multimedia players, sound bars, and recorders. The PCM9211 integrates a stereo ADC, S/PDIF transceiver with up to 12 multiplexed inputs, and 3x PCM inputs to allow other audio receivers to be multiplexed, along with the analog and S/PDIF signals to a digital signal processor (DSP).
The PCM9211 is an analog and digital front-end device for any media player and recorder. It integrates a 216-kHz digital audio transceiver (DIX), a 96-kHz stereo ADC, and multiple PCM (I2S, left-justified, right-justified) interfaces.
Additionally, the device integrates a router that allows any source (ADC, DIR, or PCM) to be routed to one of three outputs (2x PCM and DIT), thus significantly reducing the number of external components required to route sources to the core DSP.
Each audio interface of the PCM9211 (that is, the ADC, DIT, and DIR) can operate asynchronously at different sampling rates, allowing an analog source to be sampled at 96 kHz and to be switched over to an S/PDIF source driving encoded data at 48 kHz.
The PCM9211 also features a power down function that can be set using hardware pins and registers, ensuring that the system minimizes power consumption during standby
|
