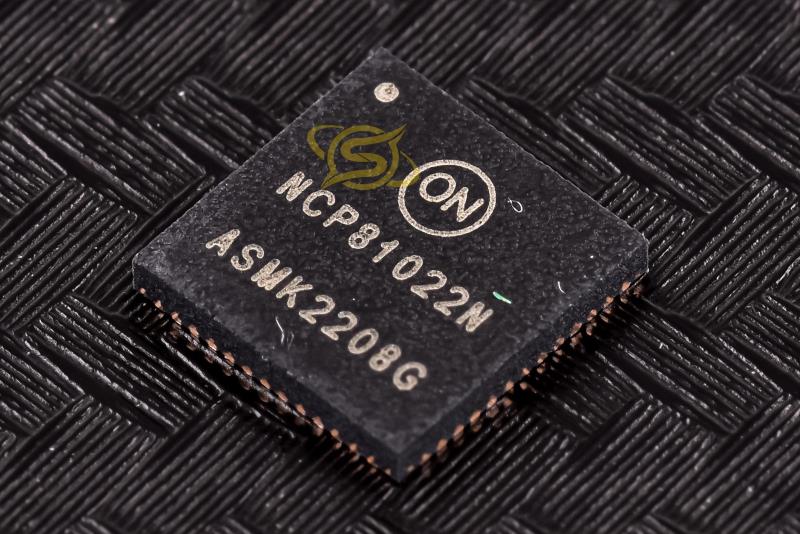

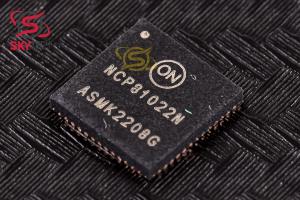

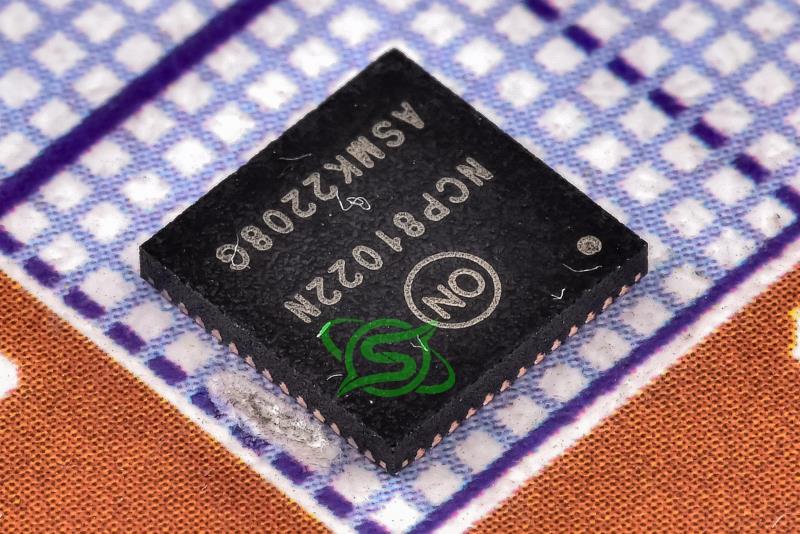

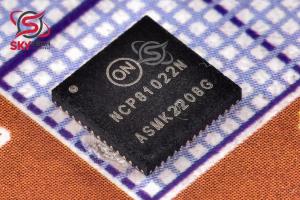

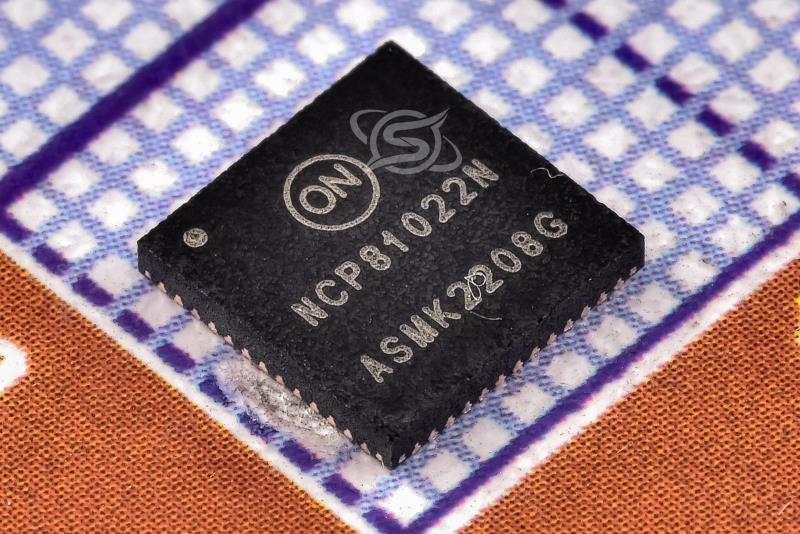

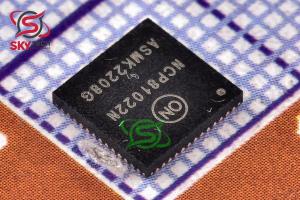

تراشه PMIC
NCP81022
Dual Output 4 Phase Plus 1 Phase Digital Controller with SVI2 Interface

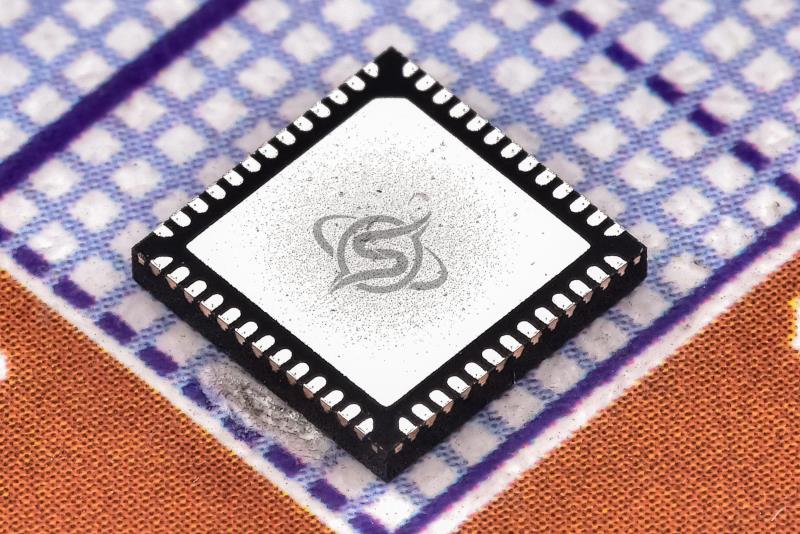

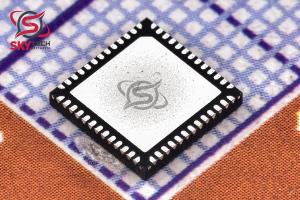

کیفیت: ORIGINAL(distributor) پکیج: QFN-52
قیمت تک فروشی 2,091,659 ریال
قیمت عمده 1,992,560 ریال (10 به بالا)
قیمت ویژه 1,952,920 ریال (100 به بالا)
قیمت فوق العاده1,933,101 ریال (1000 به بالا)
 قیمت تک فروشی 2.447 تتر با تخفیف
11.4310.8910.6710.56
|
|
|
|
|
|
|
| حداکثر دماي کاري |
100 سانتيگراد |
|
| حداقل دماي کاري |
-10 سانتيگراد |
|
|
|
|
|
توضیحات
NCP81022 خروجي دوگانه چهار به علاوه يک فاز باک براي CPU هاي AMD® SVI2 بهينه شده است. اين کنترل‌کننده حسگر ولتاژ ديفرانسيل واقعي، حسگر جريان DCR سلف ديفرانسيل، پيش‌خور ولتاژ ورودي، و موقعيت‌يابي ولتاژ تطبيقي ??را ترکيب مي‌کند تا توان تنظيم‌شده دقيقي را براي برنامه‌هاي دسکتاپ و نوت‌بوک فراهم کند.
سيستم کنترل مبتني بر مدولاسيون عرض پالس دو لبه (PWM) همراه با سنجش جريان DCR است که پاسخ اوليه فوق العاده سريع به رويدادهاي بار ديناميکي و کاهش هزينه سيستم را ارائه مي دهد.
NCP81022 مکانيزمي را فراهم مي کند که در طول عمليات بار سبک به تک فاز مي ريزد و مي تواند در شرايط بار سبک به طور خودکار مقياس فرکانس را انجام دهد و در عين حال عملکرد گذرا عالي را حفظ کند. دو تقويت کننده خطاي عملياتي با کارايي بالا براي ساده سازي جبران سيستم ارائه شده است.
تزريق مرجع ديناميک ثبت شده با حذف نياز به سازش بين پاسخ گذرا حلقه بسته و عملکرد Dynamic VID، جبران حلقه را ساده تر مي کند. مجموع جريان مجموع ثبت اختراع نظارت بسيار دقيقي را براي نظارت بر جريان افت و ديجيتال ارائه مي دهد.
Description
The NCP81022 dual output four plus one phase buck solution is optimized for AMD® SVI2 CPUs. The controller combines true differential voltage sensing, differential inductor DCR current sensing, input voltage feed-forward, and adaptive voltage positioning to provide accurately regulated power for both desktop and notebook applications.
The control system is based on Dual-Edge pulse-width modulation (PWM) combined with DCR current sensing providing an ultra fast initial response to dynamic load events and reduced system cost.
The NCP81022 provides the mechanism to shed to single phase during light load operation and can auto frequency scale in light load conditions while maintaining excellent transient performance. Dual high performance operational error amplifiers are provided to simplify compensation of the system.
Patented Dynamic Reference Injection further simplifies loop compensation by eliminating the need to compromise between closed?loop transient response and Dynamic VID performance. Patented Total Current Summing provides highly accurate current monitoring for droop and digital current monitoring.
|
