تنظیم کننده ولتاژ

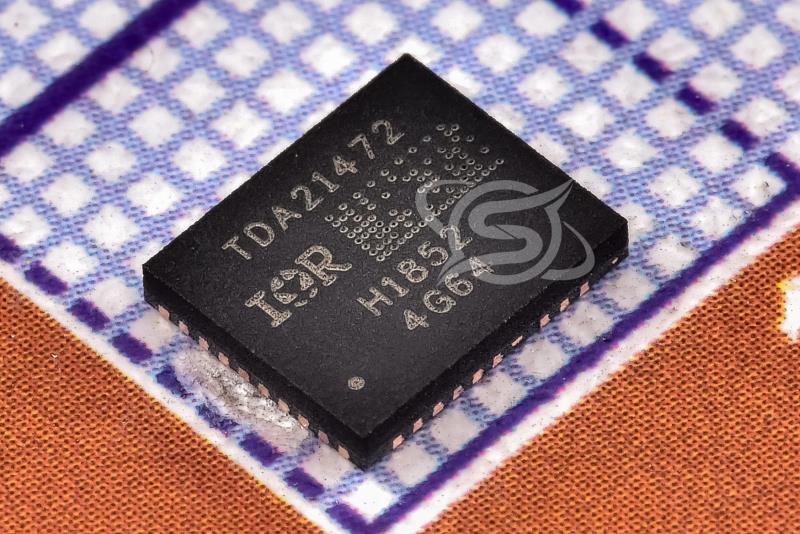

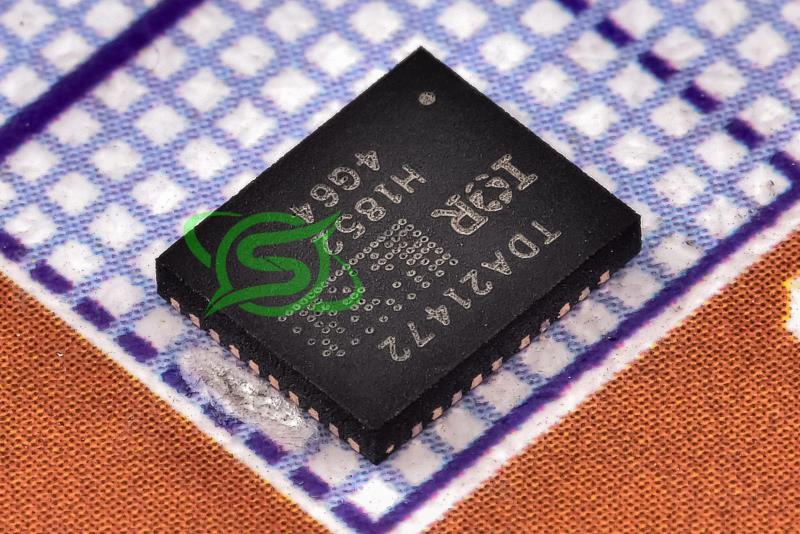

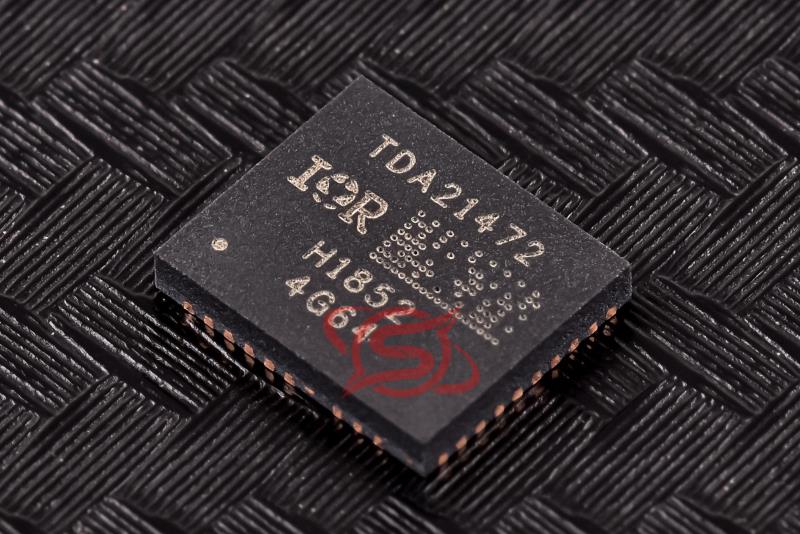

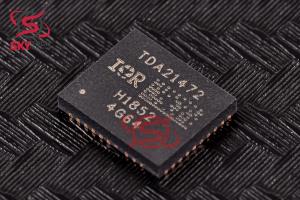

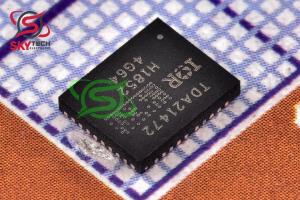

TDA21472

DC-DC converter voltage regulator

کیفیت: ORIGINAL(distributor)       پکیج: PQFN (5x6mm)

قیمت تک فروشی  2,522,480  ریال

قیمت عمده  2,402,600  ریال (10 به بالا)

قیمت ویژه  2,354,648  ریال (100 به بالا)

قیمت فوق العاده2,330,672  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 2.471  تتر با تخفیف

12.61211.7611.64


تعداد موجودی در انبار : 9 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Smd

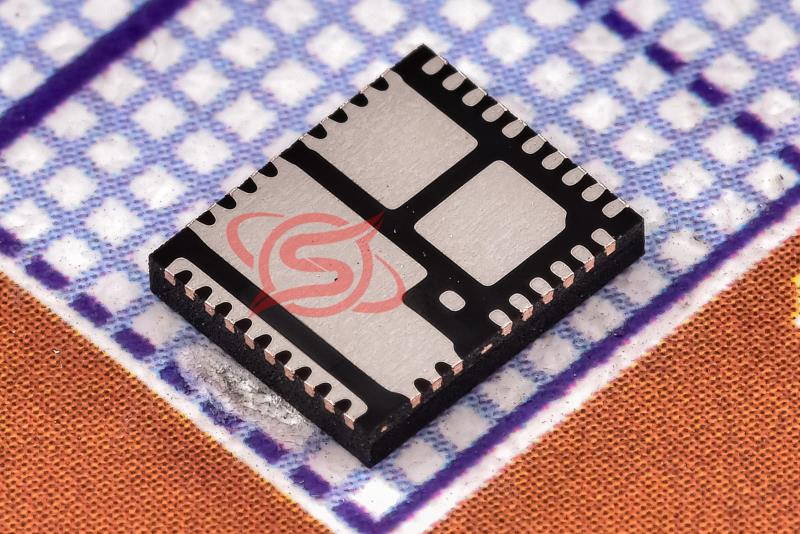

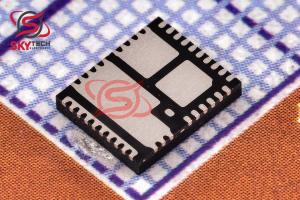

پکيج PQFN (5x6mm)
نوع محصول voltage regulator
حداکثر دماي کاري 125     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
ولتاژ ورودي 16     ولت
شرکت توليد کننده INFINEON



توضیحات

استيج برق TDA21472 شامل يک آي سي باک گيت درايور سنکرون با جريان ساکن کم همراه با ديود شاتکي و ماسفت هاي سمت بالا و پايين است.
اين بسته براي چيدمان PCB، انتقال حرارت، زمان‌بندي کنترل درايور/MOSFET، و حداقل زنگ زدن نود سوئيچ در صورت رعايت دستورالعمل‌هاي چيدمان بهينه شده است.
درايور گيت و ترکيب ماسفت بازدهي بالاتري را در ولتاژهاي خروجي کمتر مورد نياز توسط طراحي هاي پيشرفته CPU، GPU و حافظه DDR امکان پذير مي کند. الگوريتم حس جريان داخلي MOSFET TDA21472 با جبران دما، دقت حس جريان بالاتري را در مقايسه با بهترين روش‌هاي حسگر القاگر DCR مبتني بر کنترل‌کننده در کلاس به دست مي‌آورد.
حفاظت شامل حفاظت چرخه به چرخه بيش از جريان با آستانه قابل برنامه ريزي، حفاظت VCC/VDRV UVLO، تشخيص خطاي فاز، گزارش دماي آي سي و خاموش شدن حرارتي است.



Description

The TDA21472 power stage contains a low quiescent-current synchronous buck gate-driver IC co-packaged with Schottky diode, and high-side and low-side MOSFETs.
The package is optimized for PCB layout, heat transfer, driver/MOSFET control timing, and minimal switch node ringing when layout guidelines are followed.
The gate driver and MOSFET combination enables higher efficiency at the lower output voltages required by cutting edge CPU, GPU and DDR memory designs. The TDA21472 internal MOSFET current sense algorithm with temperature compensation achieves superior current sense accuracy versus best-in-class controller-based inductor DCR sense methods.
Protection includes cycle-by-cycle over current protection with programmable threshold, VCC/VDRV UVLO protection, phase fault detection, IC temperature reporting and thermal shutdown.
