راه انداز رله

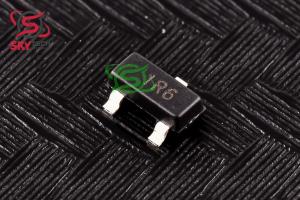

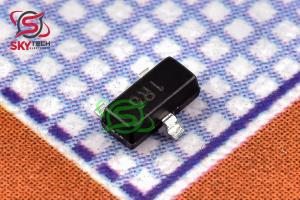

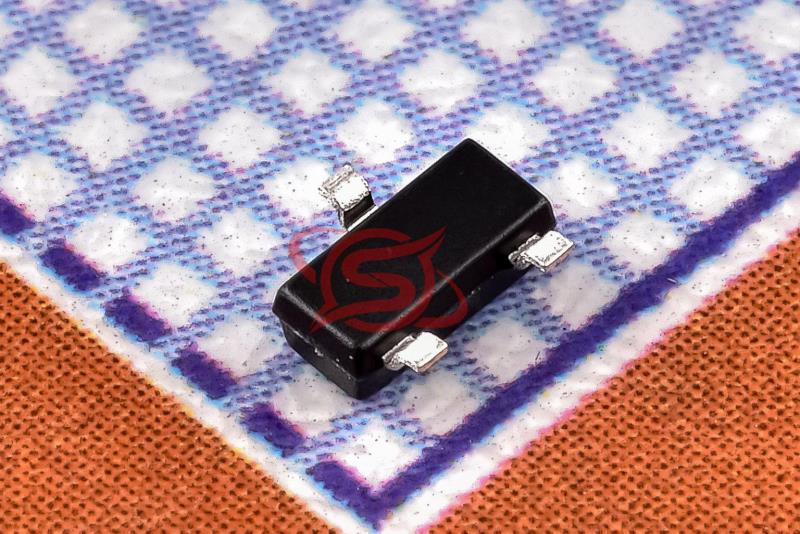

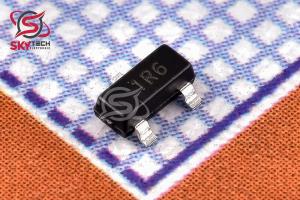

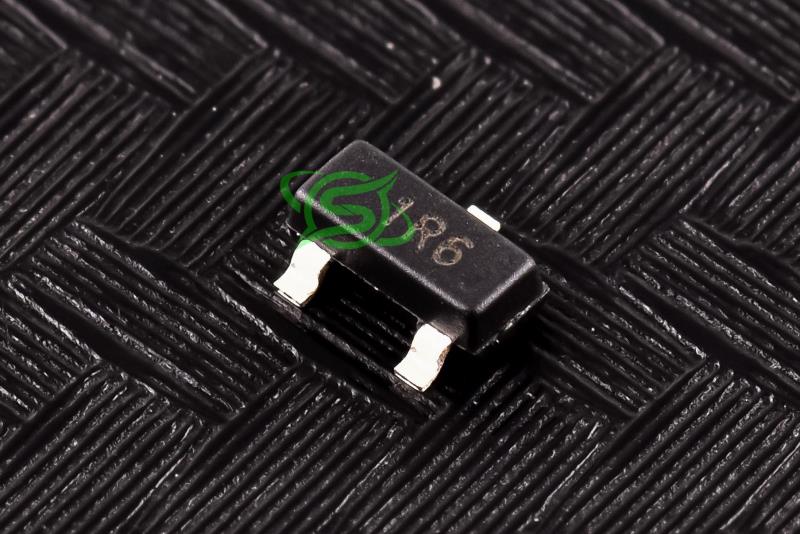

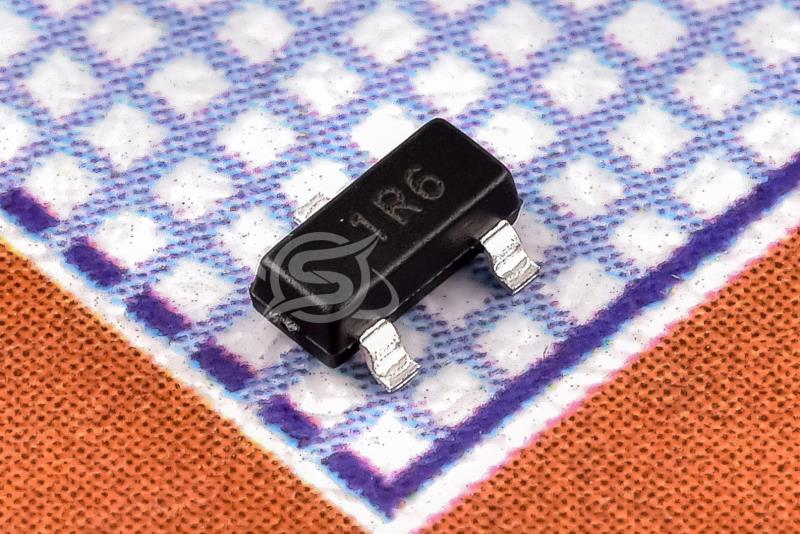

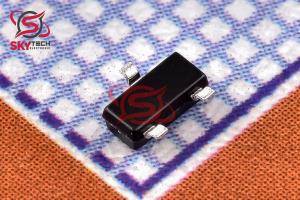

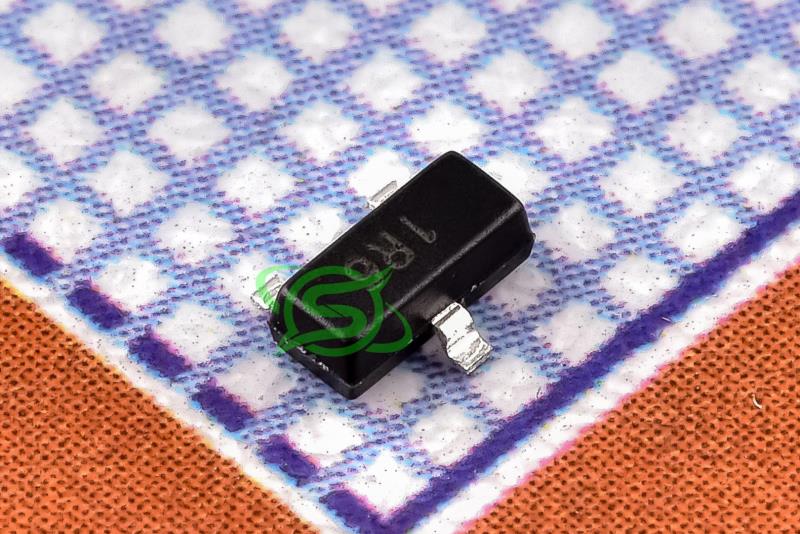

DRDC3105F-7 (1R6)
INTEGRATED RELAY, INDUCTIVE LOAD DRIVER
کیفیت: ORIGINAL(distributor) پکیج: SOT-23-3
قیمت تک فروشی 200,425 ریال
قیمت عمده 190,995 ریال (10 به بالا)
قیمت ویژه 187,223 ریال (100 به بالا)
قیمت فوق العاده185,337 ریال (1000 به بالا)
 قیمت تک فروشی 0.187 تتر با تخفیف
1.040.990.970.96
|
|
|
|
|
|
|
| حداکثر دماي کاري |
150 سانتيگراد |
|
| حداقل دماي کاري |
-55 سانتيگراد |
|
|
|
|
|
| شرکت توليد کننده |
Diodes Incorporated |
|
توضیحات
DRDC3105 يک درايور رله DC حالت جامد يکپارچه است که مي تواند بارهاي القايي را تغيير دهد. با عمل به عنوان يک مرحله بافر بين مدارهاي منطقي حساس و سيم پيچ هاي رله القايي 3 ولت تا 6 ولت DC، يک رابط محرک قوي فراهم مي کند.
با نياز به جريان درايو ورودي کم، DRDC3105 فقط بارگذاري جزئي روي مدار ورودي دارد و انزوا گذرا خوبي بين کانال‌هاي خروجي و ورودي ايجاد مي‌کند. سوئيچ خروجي با طراحي تضمين شده است که در مدار باز قرار مي گيرد و در صورت از دست دادن يا قطع شدن درايو ورودي در حالت خاموش قرار مي گيرد.
استاندارد صنعتي SOT23 و SOT26، DRDC3105 به عنوان يک قالب تک يا دوتايي عرضه مي شود که مي تواند سه تا شش جزء مجزاي مجزا را در يک بسته يکپارچه واحد، از جمله Zener در سراسر خروجي، جايگزين کند.
زنر با ولتاژ 6.6 ولت گيره مي‌کند تا جريان‌هاي القايي را به زمين منتقل کند که باعث کاهش نويز EMI در سيستم مي‌شود. با ادغام زنر، DRDC3105 نياز به يک ديود چرخ آزاد خارجي را از بين مي برد و امکان هدايت بارهاي القايي مانند رله ها، شير برقي ها، لامپ هاي رشته اي و موتورهاي DC کوچک را در موارد زير فراهم مي کند:
Description
The DRDC3105 is an integrated solid-state DC relay driver that can switch inductive loads. It provides a robust driver interface by acting as a buffer stage between sensitive logic circuits and that of 3V to 6V DC inductive relay coils.
With a low input drive current requirement, the DRDC3105 only has slight loading on the input circuitry and it will provide good transient isolation between output and input channels. The output switch is guaranteed by design to go open-circuit and fall into the off-state condition when input drive is lost or disconnected.
the industry standard SOT23 and SOT26, the DRDC3105 comes as a single or dual die which can replace three to six individual discrete components within a single integrated package, including a Zener across the output.
The Zener will clamp at 6.6V to sink inductive currents to ground which will reduce EMI noise in the system. By integrating the Zener, the DRDC3105 eliminates the need for an external free-wheeling diode and allows the driving of inductive loads such as relays, solenoids, incandescent lamps, and small DC motors in:
|
