تراشه رابط RS-422/485

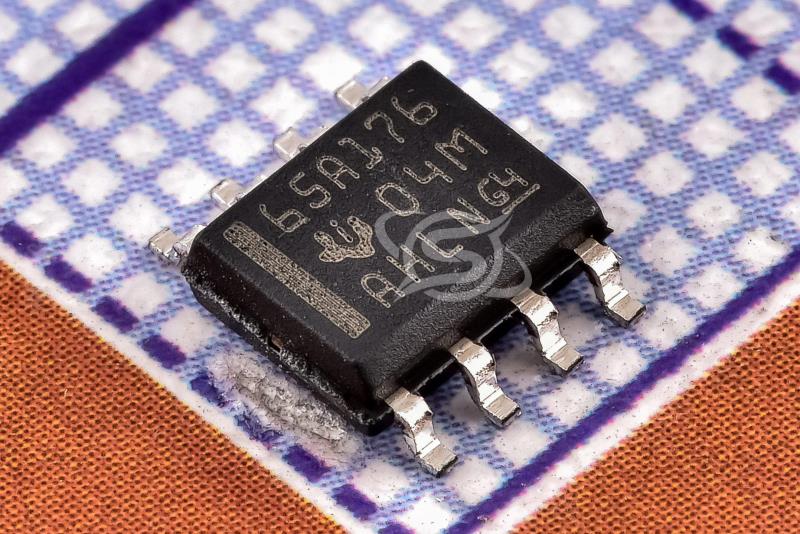

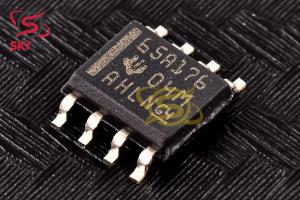

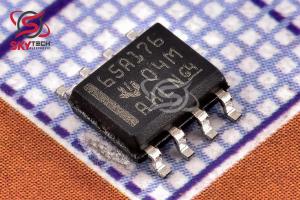

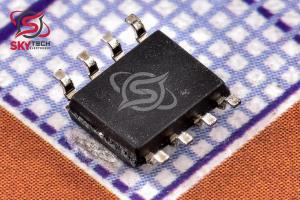

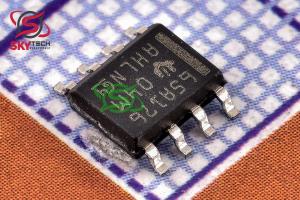

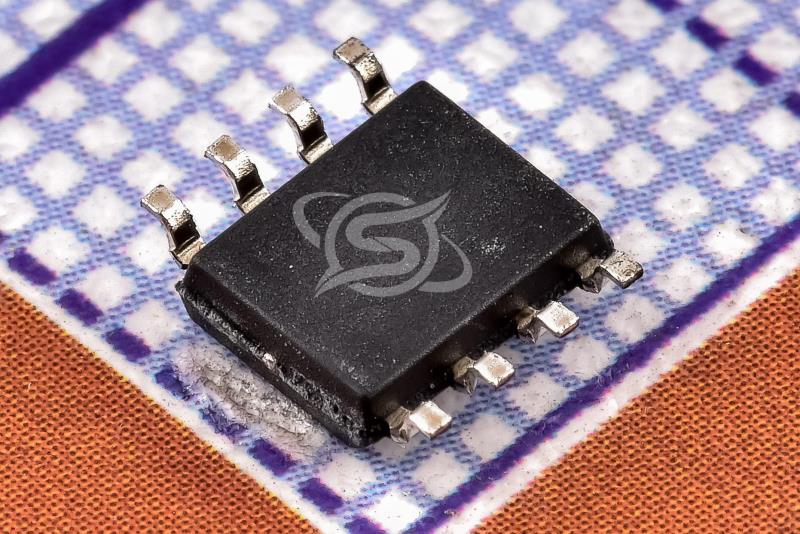

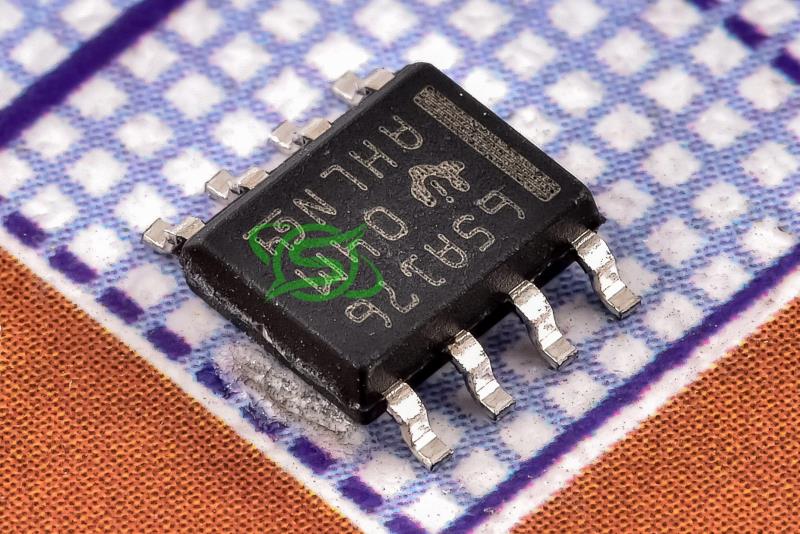

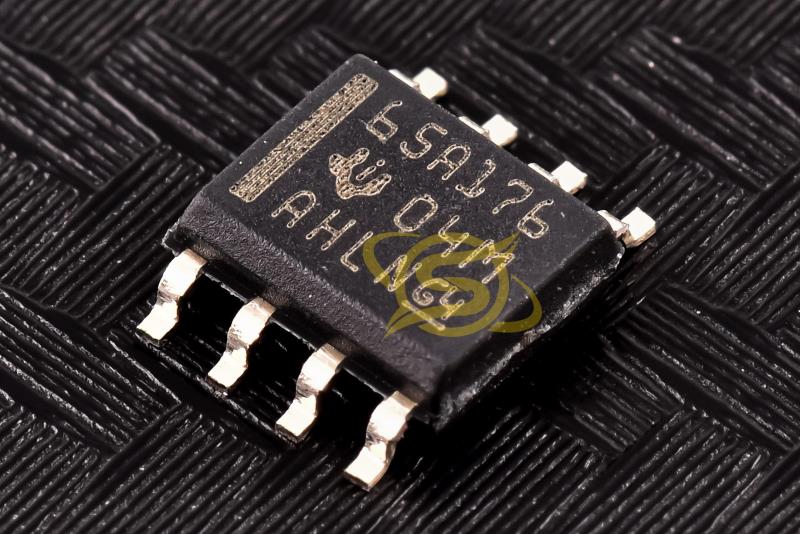

SN65ALS176DR
Differential Bus Transceivers
کیفیت: ORIGINAL(distributor) پکیج: SOIC-8
قیمت تک فروشی 413,451 ریال
قیمت عمده 393,963 ریال (10 به بالا)
قیمت ویژه 386,168 ریال (100 به بالا)
قیمت فوق العاده382,270 ریال (1000 به بالا)
 قیمت تک فروشی 0.381 تتر با تخفیف
2.081.981.941.92
|
توضیحات
فرستنده هاي باس ديفرانسيل سري SN65ALS176 و SN75ALS176 براي ارتباطات دو طرفه داده در خطوط انتقال باس چند نقطه اي طراحي شده اند.
اين دستگاه ها براي خطوط انتقال متعادل طراحي شده اند و مطابق با توصيه هاي TIA/EIA-422-B، TIA/EIA-485-A و ITU V.11 و X.27 هستند. سري SN65ALS176 و SN75ALS176 يک درايور خط ديفرانسيل 3 حالته و يک گيرنده خط ورودي ديفرانسيل را ترکيب مي کنند که هر دو از يک منبع تغذيه 5 ولتي کار مي کنند.
درايور و گيرنده به ترتيب داراي قابليت هاي فعال زياد و فعال-پايين هستند که مي توانند به صورت خارجي به يکديگر متصل شوند تا به عنوان کنترل جهت عمل کنند.
خروجي هاي ديفرانسيل درايور و ورودي هاي ديفرانسيل گيرنده به صورت داخلي متصل مي شوند تا يک پورت گذرگاه ورودي/خروجي ديفرانسيل (I/O) را تشکيل دهند که به گونه اي طراحي شده است که در هنگام غيرفعال شدن درايور يا VCC = 0، حداقل بارگذاري را به باس ارائه دهد.
اين پورت داراي طيف گسترده اي از ولتاژ حالت مشترک مثبت و منفي است که دستگاه را براي برنامه هاي حزبي مناسب مي کند. SN65ALS176 براي عملکرد از -40 درجه سانتيگراد تا 85 درجه سانتيگراد مشخص مي شود. سري SN75ALS176 براي عملکرد از 0 درجه سانتيگراد تا 70 درجه سانتيگراد مشخص مي شود.
Description
The SN65ALS176 and SN75ALS176 series differential bus transceivers are designed for bidirectional data communication on multipoint bus transmission lines.
The devices are designed for balanced transmission lines and meet TIA/EIA-422-B, TIA/EIA-485-A, and ITU Recommendations V.11 and X.27. The SN65ALS176 and SN75ALS176 series combine a 3-state, differential line driver and a differential input line receiver, both of which operate from a single 5- V power supply.
The driver and receiver have activehigh and active-low enables, respectively, that can be connected together externally to function as a direction control.
The driver differential outputs and the receiver differential inputs are connected internally to form a differential input/output (I/O) bus port that is designed to offer minimum loading to the bus when the driver is disabled or VCC = 0.
This port features wide positive and negative common-mode voltage ranges, making the device suitable for partyline applications. The SN65ALS176 is characterized for operation from –40°C to 85°C. The SN75ALS176 series is characterized for operation from 0°C to 70°C.
|
