حسگر جریان

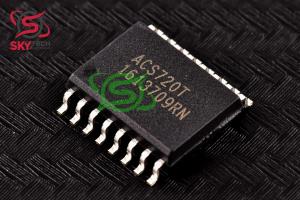

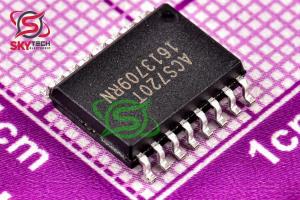

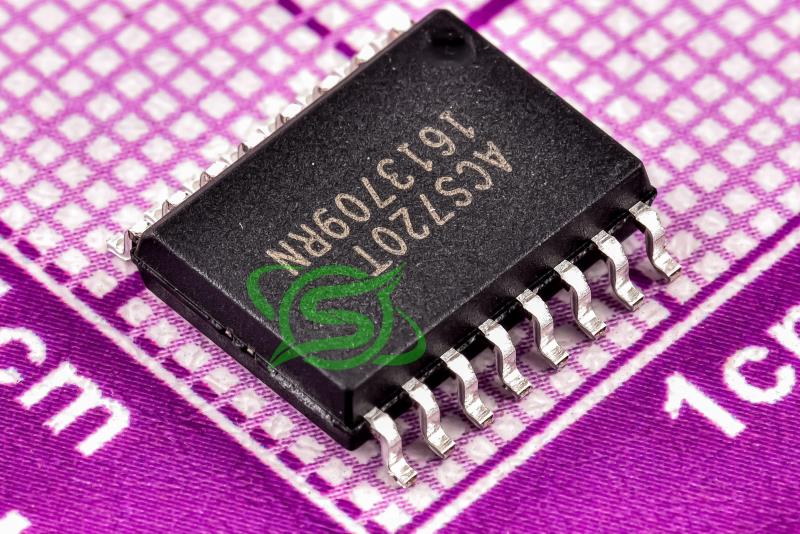

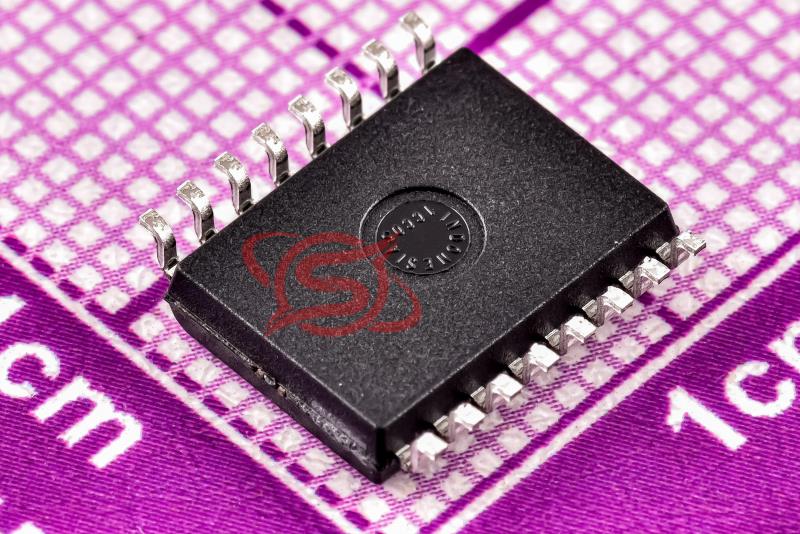

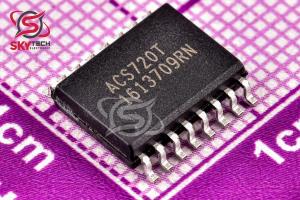

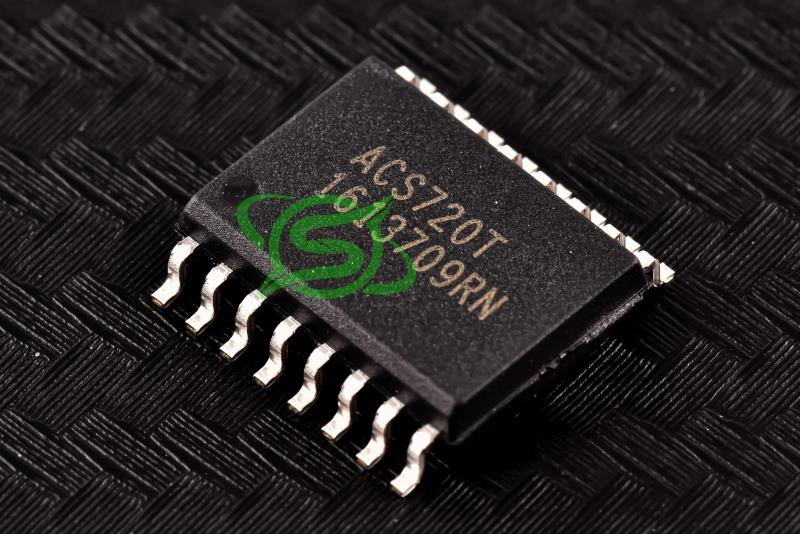

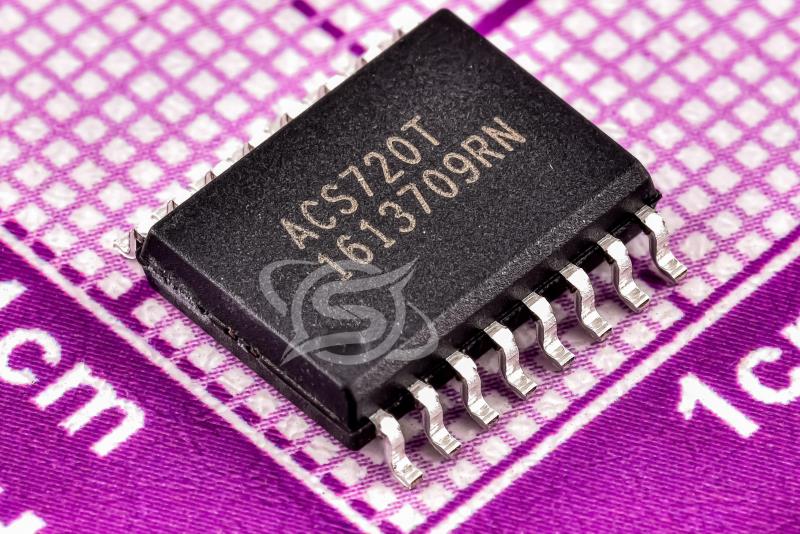

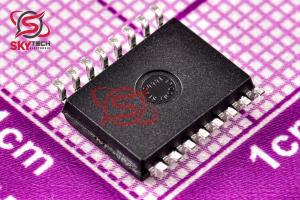

ACS720T
High Accuracy, Dual Fault, Galvanically Isolated Current Sensor
کیفیت: ORIGINAL(distributor) پکیج: SOIC-16
قیمت تک فروشی 3,191,384 ریال
قیمت عمده 3,045,080 ریال (10 به بالا)
قیمت ویژه 2,986,558 ریال (100 به بالا)
قیمت فوق العاده2,957,298 ریال (1000 به بالا)
 قیمت تک فروشی 3.701 تتر با تخفیف
20.1619.218.8218.62
|
توضیحات
ACS720 يک آي سي سنسور جريان مبتني بر اثر هال با دقت بالا با سطوح خطاي قابل برنامه ريزي متعدد است که براي کاربردهاي صنعتي و مصرفي با تمرکز بر روي کنترل موتور و برنامه هاي مرحله اينورتر قدرت در نظر گرفته شده است.
يکي از مزاياي کليدي ACS720، ايزولاسيون بالا با کاهش هزينه مواد است که توسط بسته اختصاصي IC SOIC16W ممکن شده است.
ACS720 با يک منبع تغذيه 5 ولتي کار مي کند در حالي که نوسان ولتاژ خروجي را از 0 تا 3 ولت حفظ مي کند، با خروجي جريان صفر پايدار 1.5 ولت.
اين به ACS720 اجازه مي دهد تا از منبع تغذيه 5 ولتي کار کند در حالي که داراي خروجي سازگار با ADC هاي معمولي 3.3 ولت است که در بسياري از MCU ها يافت مي شود. علاوه بر اين، PSRR بالا ACS720 نويزهايي را که اغلب در منابع موجود در بخش برق PCB يا سيستم يافت مي‌شود، رد مي‌کند و دقت بالايي را در محيط‌هاي پر سر و صدا حفظ مي‌کند.
دستگاه داراي عملکردهاي دوگانه خطا است که توسط کاربر قابل تنظيم است. خروجي سريع و آهسته خطا امکان تشخيص خطاي اتصال کوتاه و جريان اضافه را فراهم مي کند. يک تقسيم کننده مقاومت ايجاد شده توسط کاربر از منبع تغذيه ACS720 براي تنظيم سطح خطا استفاده مي شود.
خروجي هاي خطا تخليه باز هستند و به کاربر اين امکان را مي دهند که آنها را تا يک ولتاژ سازگار براي MCU بکشد. خروجي هاي تخليه باز همچنين امکان اجراي يک OR منطقي ساده از خروجي هاي خطاي سنسورهاي متعدد را فراهم مي کند.
Description
The ACS720 is a high accuracy Hall-effect-based current sensor IC with multiple programmable fault levels intended for industrial and consumer applications with a focus on motor control and power inverter stage applications.
One of the key benefits of the ACS720 is to provide high isolation with a reduced bill of materials made possible by the proprietary IC SOIC16W package.
The ACS720 works off of a single 5 V supply while maintaining an output voltage swing from 0 to 3 V, with a stable zero current output of 1.5 V.
This allows the ACS720 to operate off of a 5 V supply while having an output which is compatible with typical 3.3 V ADCs found on many MCUs. Furthermore, the ACS720 s high PSRR rejects the noise often found on the supplies in the power section of the PCB or system, maintaining high accuracy in noisy environments.
The device has dual fault functions that are user configurable. Fast and slow fault output allow for short-circuit and overcurrent fault detection. A user-created resistor divider from the power supply of the ACS720 is used to set the fault level.
The fault outputs are open drain, allowing the user to pull them up to a compatible voltage for the MCU. The open-drain outputs also allow for implementing a simple logical OR of multiple sensor fault outputs
|
