توضیحات

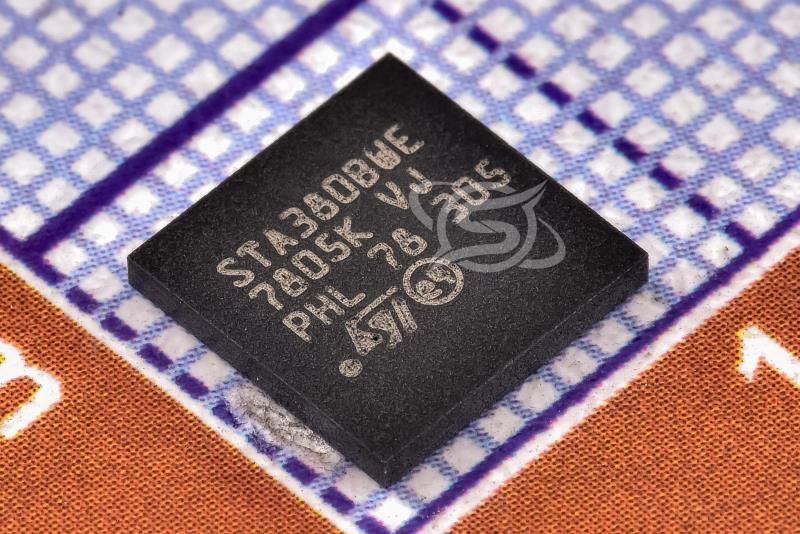

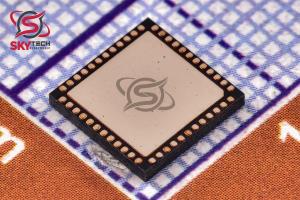

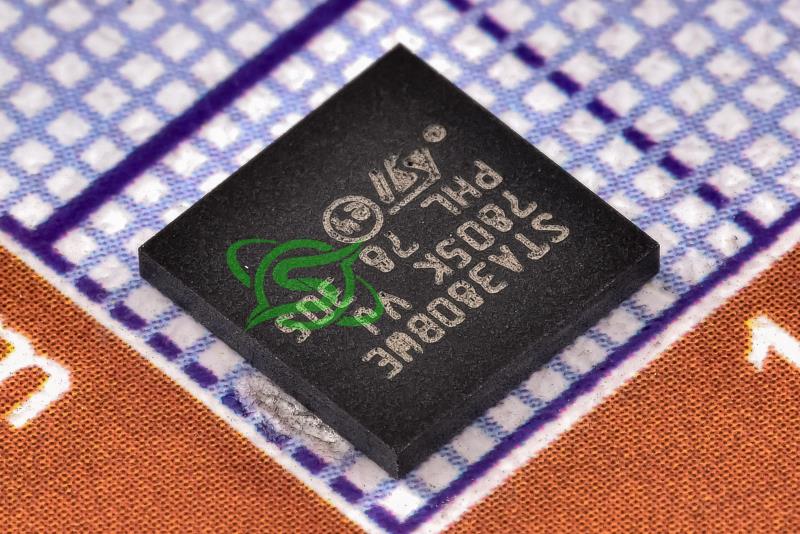

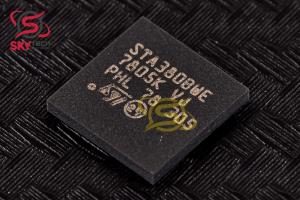

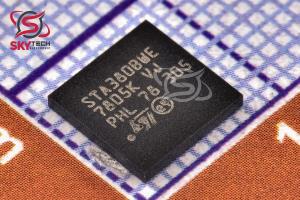

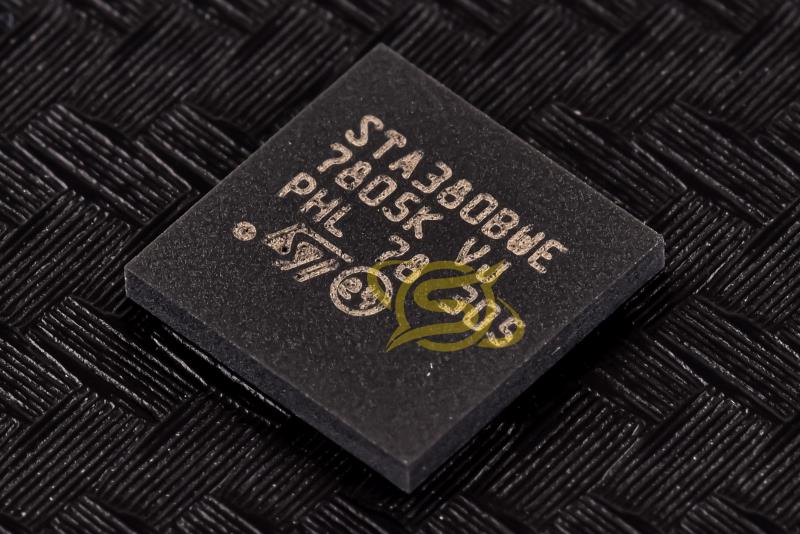

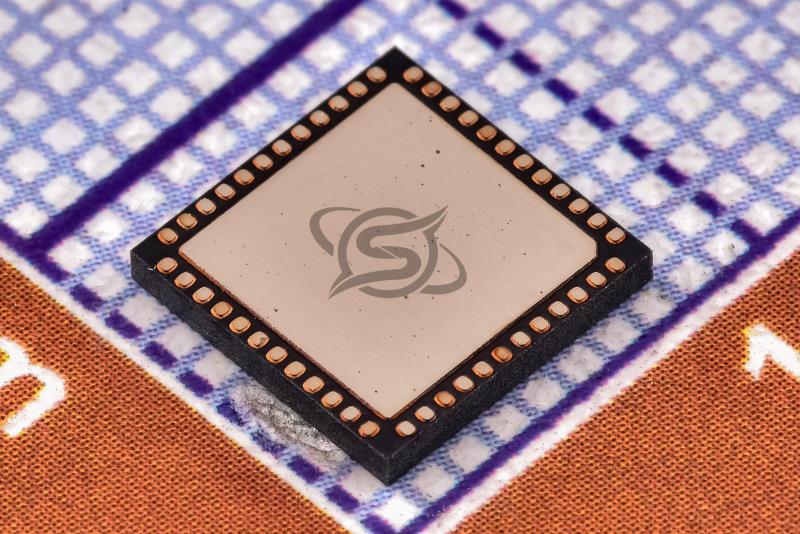

STA380BW يک راه حل يکپارچه است که پردازش صوتي ديجيتال، تقويت ديجيتال و مرحله خروجي برق FFXTM را در خود جاي داده است. اين بخشي از خانواده Sound Terminal® است و جريان صوتي ديجيتالي کامل را از منبع به بلندگو ارائه مي‌کند که مقرون به صرفه، اتلاف انرژي کم و غني‌سازي صدا را ارائه مي‌دهد.
بخش ورودي STA380BW از يک رابط صوتي سريال ورودي ديجيتال انعطاف پذير تشکيل شده است که واحد پردازش ديجيتال را تغذيه مي کند. رابط ورودي داده هاي صوتي سريال فرمت هاي زيادي از جمله فرمت محبوب IIS را پشتيباني مي کند.
STA380BW بر اساس يک پردازنده FFXTM (تقويت کامل انعطاف پذير)، فناوري اختصاصي STMicroelectronics است. FFXTM تکامل فناوري ST سه گانه است: پردازنده پيشرفته براي مدولاسيون PWM سه تايي، باينري، ديفرانسيل باينري و تغيير فاز در دسترس است.
STA380BW پياده سازي هاي ديفرانسيل سه تايي، باينري و باينري را تعبيه مي کند که زيرمجموعه اي از توانايي کامل پردازنده FFXTM است. بخش برق STA380BW از چهار نيم پل مستقل تشکيل شده است.
اينها را مي توان از طريق کنترل ديجيتال براي عملکرد در حالت هاي مختلف پيکربندي کرد. راه اندازي 2.1 کانال را مي توان با دو نيم پل (L/R) همراه با يک پل کامل (ساب ووفر) پياده سازي کرد. روش ديگر، راه اندازي 2.0 کانال را مي توان با دو پل کامل انجام داد. هنگام استفاده از اين پيکربندي، يک تقويت کننده خارجي براي کانال SW نيز مي تواند از طريق خروجي PWM هدايت شود.
علاوه بر اين، محدوده ضريب تنوع زيادي از اشکال فيلتر را تضمين مي کند (کم/بالاگذر، قفسه کم/بالا، اوج، بريدگي، باند گذر). موتور يکسان سازي کاملاً با فناوري جبران بلندگوي ST تعبيه شده در مجموعه APWorkbench سازگار است.
STCompressorTM يک DRC چند باند پيشرفته، سيستم را برابر مي‌کند تا حفاظت فعال بلندگو را با حفظ کيفيت کامل صدا در برابر پيک‌هاي ناگهاني صدا فراهم کند. علاوه بر اين، فناوري STSpeakerSafeTM محافظت قابل اعتمادي از بلندگو را تحت هر شرايطي ارائه مي دهد.
Description
The STA380BW is an integrated solution embedding digital audio processing, digital amplification and FFXTM power output stage. It is part of the Sound Terminal® family and provides full digital audio streaming from the source to the speaker, offering cost effectiveness, low power dissipation and sound enrichment.
The STA380BW input section consists of a flexible digital input serial audio interface feeding the digital processing unit. The serial audio data input interface supports many formats, including the popular IIS format.
The STA380BW is based on an FFXTM (Fully Flexible Amplification) processor, proprietary technology from STMicroelectronics. FFXTM is the evolution of the ST ternary technology: the advanced processor is available for ternary, binary, binary differential and phase shift PWM modulation.
The STA380BW embeds the ternary, binary and binary differential implementations, a subset of the full capability of the FFXTM processor. The STA380BW power section consists of four independent half-bridges.
These can be configured via digital control to operate in different modes. A 2.1-channel setup can be implemented with two half-bridges (L/R) together with a single full-bridge (subwoofer). Alternatively, the 2.0-channel setup can be done with two full-bridges. When using this configuration, an external amplifier for the SW channel can also be driven through the PWM output.
Moreover, the coefficient range ensures a great variety of filter shapes (low/high-pass, low/high shelf, peak, notch, band-pass). The equalization engine is fully compatible with the ST speaker compensation technology embedded into the APWorkbench suite.
A state-ofthe-art multi-band DRC, STCompressorTM equalizes the system to provide active speaker protection with full audio quality preservation against sudden sound peaks. Moreover, STSpeakerSafeTM technology offers reliable speaker protection under any condition.
|
