توضیحات
دستگاه هاي STM32H742xI/G و STM32H743xI/G مبتني بر هسته RISC 32 بيتي Arm® Cortex®-M7 با کارايي بالا هستند که تا 480 مگاهرتز کار مي کند. هسته Cortex® -M7 داراي يک واحد مميز شناور (FPU) است که از دستورالعمل‌هاي پردازش داده و انواع داده با دقت دوگانه Arm® (مطابق با IEEE 754) و تک دقيق پشتيباني مي‌کند.
دستگاه هاي STM32H742xI/G و STM32H743xI/G از مجموعه کاملي از دستورالعمل هاي DSP و يک واحد حفاظت حافظه (MPU) براي افزايش امنيت برنامه پشتيباني مي کنند.
دستگاه‌هاي STM32H742xI/G و STM32H743xI/G داراي حافظه‌هاي جاسازي شده پرسرعت با حافظه فلش دو بانکي تا حداکثر 2 مگابايت، حداکثر 1 مگابايت رم (شامل 192 کيلوبايت رم TCM، تا 864 کيلوبايت کاربر اس ام اس) هستند. کيلوبايت از SRAM پشتيبان)، و همچنين طيف وسيعي از I/Oهاي پيشرفته و تجهيزات جانبي متصل به گذرگاه‌هاي APB، گذرگاه‌هاي AHB، ماتريس گذرگاه چند AHB 2×32 بيتي و اتصال چند لايه AXI که از دسترسي به حافظه داخلي و خارجي پشتيباني مي‌کند.
همه دستگاه ها سه ADC، دو DAC، دو مقايسه کننده با توان بسيار کم، يک RTC کم مصرف، يک تايمر با وضوح بالا، 12 تايمر 16 بيتي همه منظوره، دو تايمر PWM براي کنترل موتور، پنج تايمر کم مصرف دارند. ، يک مولد اعداد تصادفي واقعي (RNG).
اين دستگاه ها از چهار فيلتر ديجيتال براي مدولاتورهاي سيگما-دلتاي خارجي (DFSDM) پشتيباني مي کنند. آنها همچنين داراي رابط هاي ارتباطي استاندارد و پيشرفته هستند.
Description

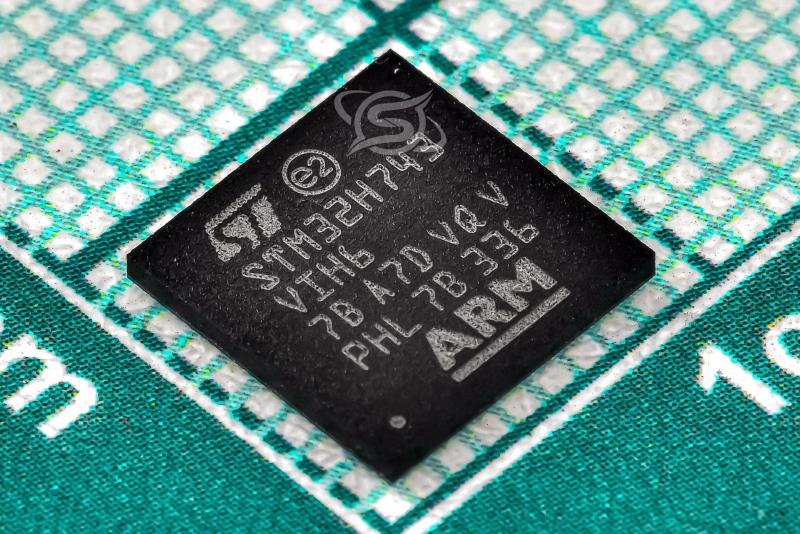

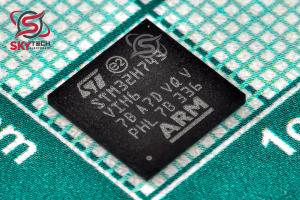

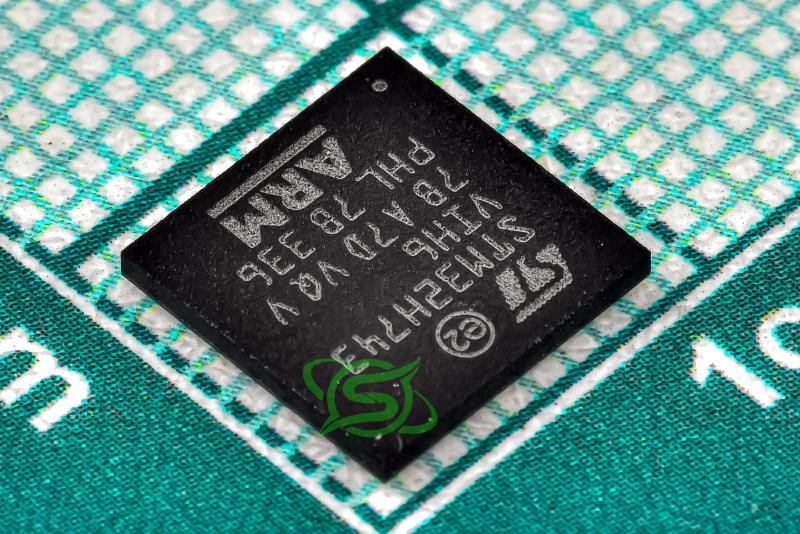

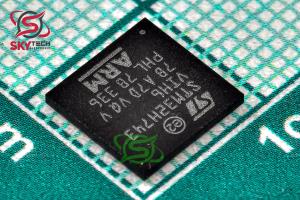

STM32H742xI/G and STM32H743xI/G devices are based on the high-performance Arm® Cortex®-M7 32-bit RISC core operating at up to 480 MHz. The Cortex® -M7 core features a floating point unit (FPU) which supports Arm® double-precision (IEEE 754 compliant) and single-precision data-processing instructions and data types.
STM32H742xI/G and STM32H743xI/G devices support a full set of DSP instructions and a memory protection unit (MPU) to enhance application security.
STM32H742xI/G and STM32H743xI/G devices incorporate high-speed embedded memories with a dual-bank Flash memory of up to 2 Mbytes, up to 1 Mbyte of RAM (including 192 Kbytes of TCM RAM, up to 864 Kbytes of user SRAM and 4 Kbytes of backup SRAM), as well as an extensive range of enhanced I/Os and peripherals connected to APB buses, AHB buses, 2x32-bit multi-AHB bus matrix and a multi layer AXI interconnect supporting internal and external memory access.
All the devices offer three ADCs, two DACs, two ultra-low power comparators, a low-power RTC, a high-resolution timer, 12 general-purpose 16-bit timers, two PWM timers for motor control, five low-power timers, a true random number generator (RNG).
The devices support four digital filters for external sigma-delta modulators (DFSDM). They also feature standard and advanced communication interfaces.
|
