میکروکنترلر 8 بیتی

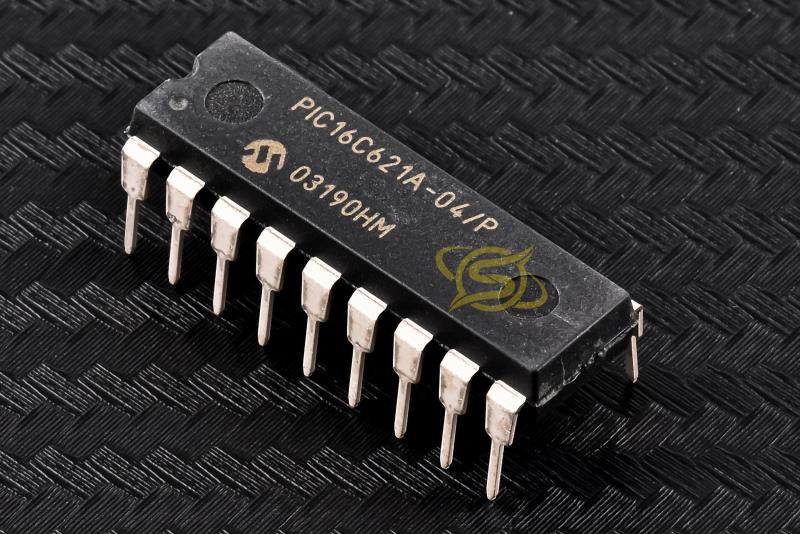

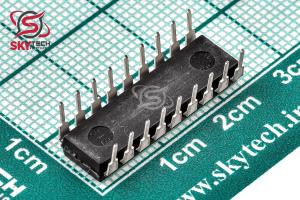

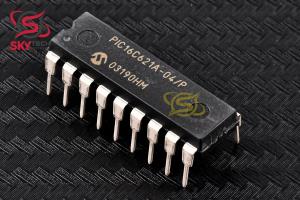

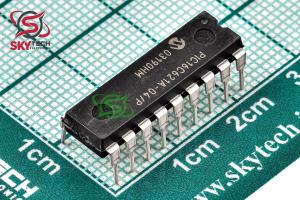

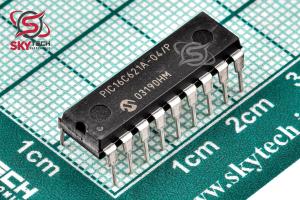

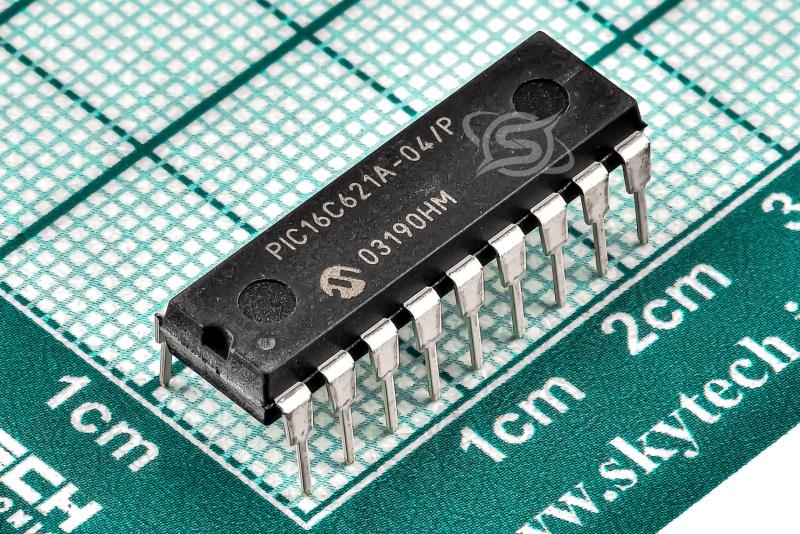

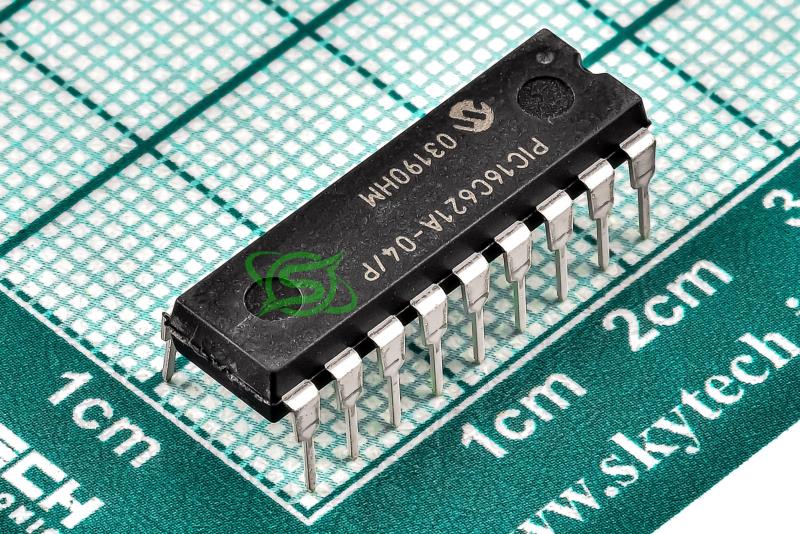

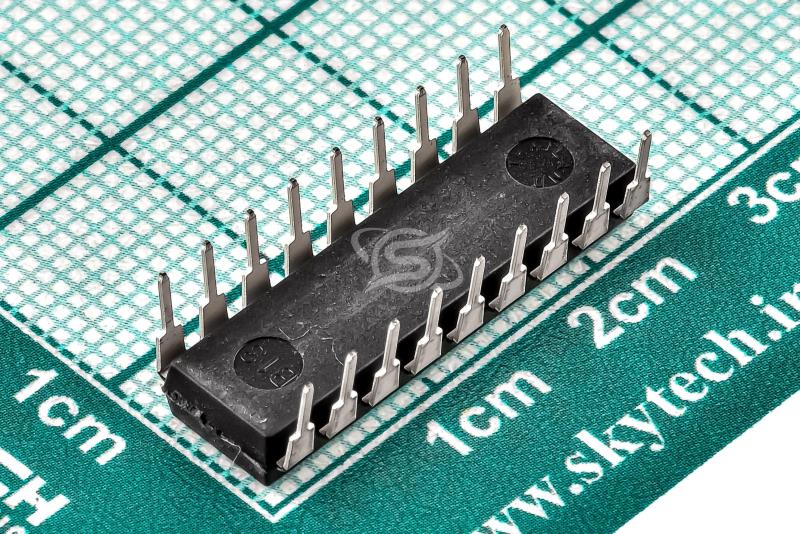

PIC16C621A-04/P
EPROM-Based 8-Bit CMOS Microcontrollers
کیفیت: ORIGINAL(distributor) پکیج: PDIP-18
قیمت تک فروشی 2,341,738 ریال
قیمت عمده 2,232,010 ریال (10 به بالا)
قیمت ویژه 2,188,119 ریال (100 به بالا)
قیمت فوق العاده2,166,173 ریال (1000 به بالا)
 قیمت تک فروشی 2.669 تتر با تخفیف
15.1214.414.1113.97
|
|
|
|
|
|
|
| سري ميکروکنترلر |
PIC16(L)C62x |
|
| حداکثر فرکانس کاري پردازنده |
4 مگاهرتز |
|
| حداقل ولتاژ تغذيه تکي |
2.5 ولت |
|
| حداکثر ولتاژ تغذيه تکي |
6 ولت |
|
| حداقل دماي کاري |
0 سانتيگراد |
|
| حداکثر دماي کاري |
70 سانتيگراد |
|
|
|
| حداکثر تعداد پين هاي I/O |
13 |
|
توضیحات
دستگاه هاي PIC16C62X اعضاي 18 و 20 پين ROM/EPROM از خانواده همه کاره PICmicro® از ميکروکنترلرهاي کم هزينه، کارايي بالا، CMOS، کاملا استاتيک و 8 بيتي هستند.
همه ميکروکنترلرهاي PICmicro از معماري پيشرفته RISC استفاده مي کنند. دستگاه‌هاي PIC16C62X داراي ويژگي‌هاي اصلي، پشته عميق هشت سطحي و چندين منبع وقفه داخلي و خارجي هستند. دستورالعمل‌ها و گذرگاه‌هاي داده جداگانه معماري هاروارد اجازه مي‌دهند يک کلمه دستورالعمل 14 بيتي با داده‌هاي 8 بيتي جداگانه وجود داشته باشد. خط لوله دستورالعمل دو مرحله اي به همه دستورالعمل ها اجازه مي دهد تا در يک چرخه واحد اجرا شوند، به جز شاخه هاي برنامه (که به دو چرخه نياز دارند).
در مجموع 35 دستورالعمل (مجموعه دستورالعمل کاهش يافته) موجود است. علاوه بر اين، يک مجموعه ثبت بزرگ برخي از نوآوري هاي معماري مورد استفاده براي دستيابي به عملکرد بسيار بالا را ارائه مي دهد. ميکروکنترلرهاي PIC16C62X معمولاً به فشرده‌سازي کد ?:? و بهبود سرعت ?:? نسبت به ساير ميکروکنترلرهاي ? بيتي در کلاس خود دست مي‌يابند.
PIC16C620A، PIC16C621A و PIC16CR620A داراي 96 بايت رم هستند. PIC16C622(A) داراي 128 بايت رم است. هر دستگاه داراي 13 پين ورودي/خروجي و يک تايمر/ شمارنده 8 بيتي با پيش مقياس کننده قابل برنامه ريزي 8 بيتي است. علاوه بر اين، PIC16C62X دو مقايسه کننده آنالوگ را با يک ماژول مرجع ولتاژ روي تراشه قابل برنامه ريزي اضافه مي کند.
Description
The PIC16C62X devices are 18 and 20-Pin ROM/ EPROM-based members of the versatile PICmicro® family of low cost, high performance, CMOS, fullystatic, 8-bit microcontrollers.
All PICmicro microcontrollers employ an advanced RISC architecture. The PIC16C62X devices have enhanced core features, eight-level deep stack, and multiple internal and external interrupt sources. The separate instruction and data buses of the Harvard architecture allow a 14-bit wide instruction word with the separate 8-bit wide data. The two-stage instruction pipeline allows all instructions to execute in a single cycle, except for program branches (which require two cycles).
A total of 35 instructions (reduced instruction set) are available. Additionally, a large register set gives some of the architectural innovations used to achieve a very high performance. PIC16C62X microcontrollers typically achieve a 2:1 code compression and a 4:1 speed improvement over other 8-bit microcontrollers in their class.
The PIC16C620A, PIC16C621A and PIC16CR620A have 96 bytes of RAM. The PIC16C622(A) has 128 bytes of RAM. Each device has 13 I/O pins and an 8- bit timer/counter with an 8-bit programmable prescaler. In addition, the PIC16C62X adds two analog comparators with a programmable on-chip voltage reference module.
|
