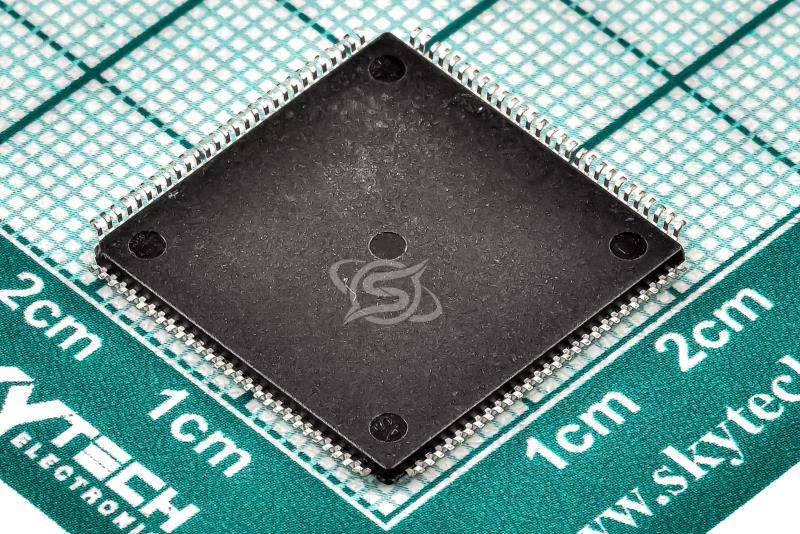

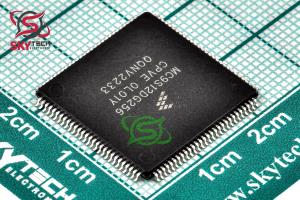

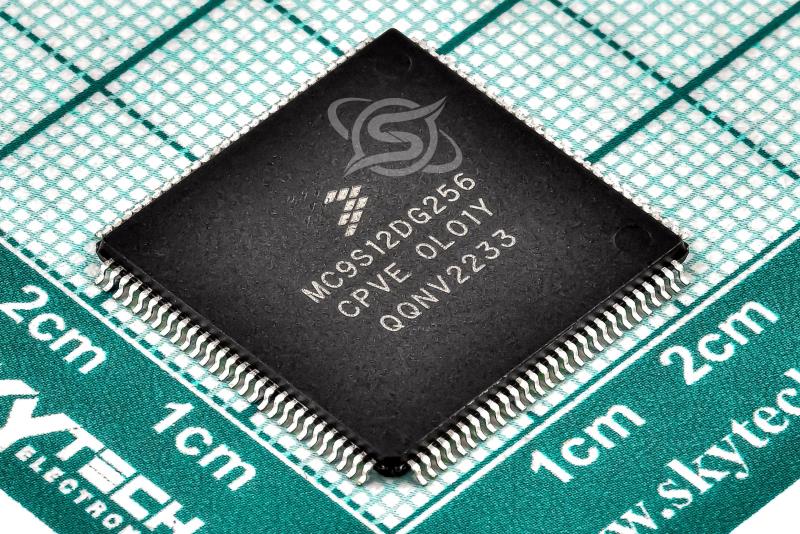

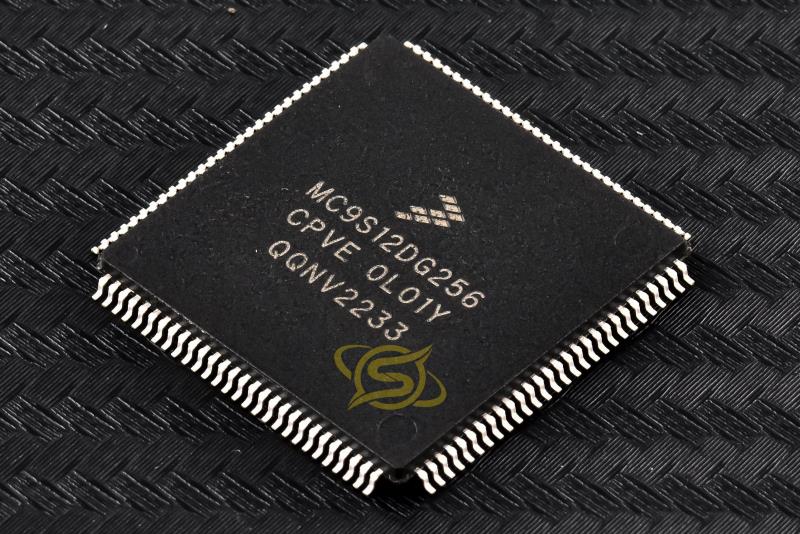

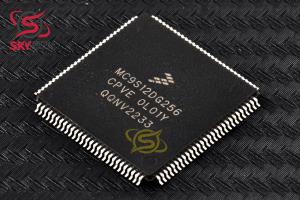

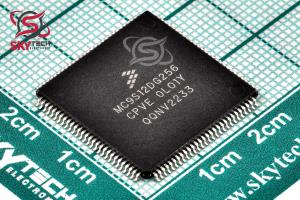

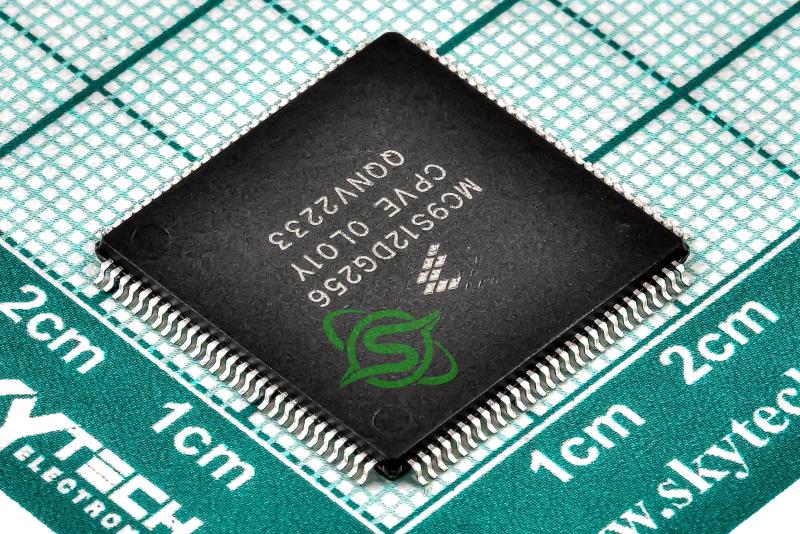

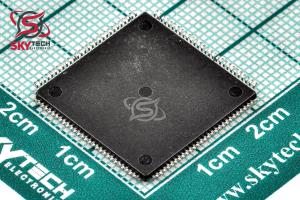

توضیحات
واحد ميکروکنترلر MC9S12DT256 (MCU) يک دستگاه 16 بيتي متشکل از تجهيزات جانبي استاندارد روي تراشه شامل يک واحد پردازش مرکزي 16 بيتي (HCS12 CPU)، 256K بايت Flash EEPROM، 12K بايت رم، 4K بايت دو EEPROM، رابط هاي ارتباطي سريال ناهمزمان (SCI)، سه رابط جانبي سريال (SPI)، تايمر ضبط بهبود يافته IC/OC 8 کانال، دو مبدل آنالوگ به ديجيتال 8 کاناله (ADC)، يک پالس 8 کاناله - مدولاتور عرض (PWM)، يک کنترلر پيوند داده بايت ديجيتال (BDLC)، 29 کانال ورودي/خروجي ديجيتال مجزا (پورت A، پورت B، پورت K و پورت E)، 20 خط ورودي/خروجي ديجيتال گسسته با قابليت وقفه و بيدار شدن ، سه ماژول سازگار با نرم افزار CAN 2.0 A، B (MSCAN12) و يک گذرگاه Inter-IC.
MC9S12DT256 داراي مسيرهاي داده 16 بيتي کامل است. با اين حال، گذرگاه خارجي مي‌تواند در يک حالت باريک 8 بيتي کار کند، بنابراين حافظه گسترده 8 بيتي مي‌تواند براي سيستم‌هاي کم‌هزينه‌تر متصل شود. گنجاندن يک مدار PLL اجازه مي دهد تا مصرف برق و عملکرد متناسب با نيازهاي عملياتي تنظيم شود
Description
The MC9S12DT256 microcontroller unit (MCU) is a 16-bit device composed of standard on-chip peripherals including a 16-bit central processing unit (HCS12 CPU), 256K bytes of Flash EEPROM, 12K bytes of RAM, 4K bytes of EEPROM, two asynchronous serial communications interfaces (SCI), three serial peripheral interfaces (SPI), an 8-channel IC/OC enhanced capture timer, two 8-channel, 10-bit analog-to-digital converters (ADC), an 8-channel pulse-width modulator (PWM), a digital Byte Data Link Controller (BDLC), 29 discrete digital I/O channels (Port A, Port B, Port K and Port E), 20 discrete digital I/O lines with interrupt and wakeup capability, three CAN 2.0 A, B software compatible modules (MSCAN12), and an Inter-IC Bus.
The MC9S12DT256 has full 16-bit data paths throughout. However, the external bus can operate in an 8-bit narrow mode so single 8-bit wide memory can be interfaced for lower cost systems. The inclusion of a PLL circuit allows power consumption and performance to be adjusted to suit operational requirements
|
