تراشه رابط RS232

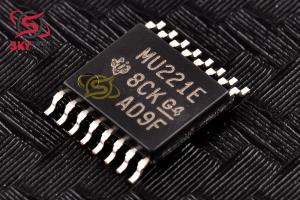

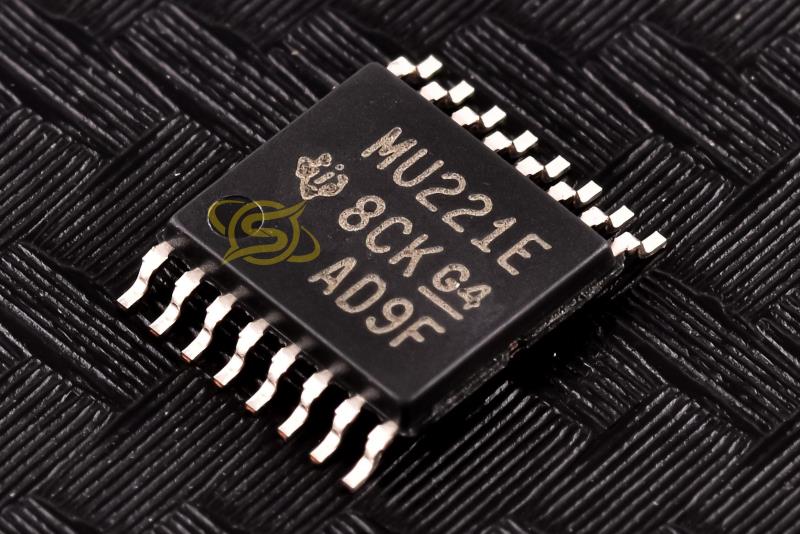

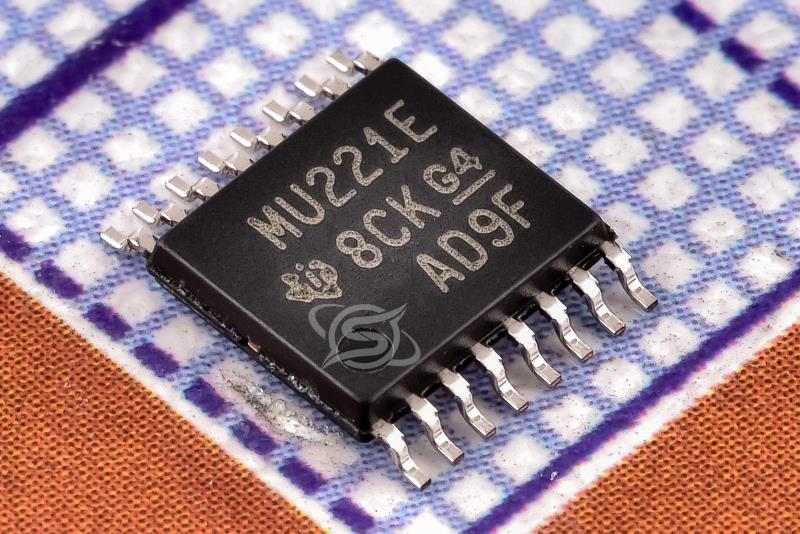

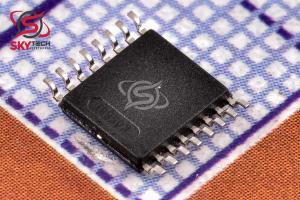

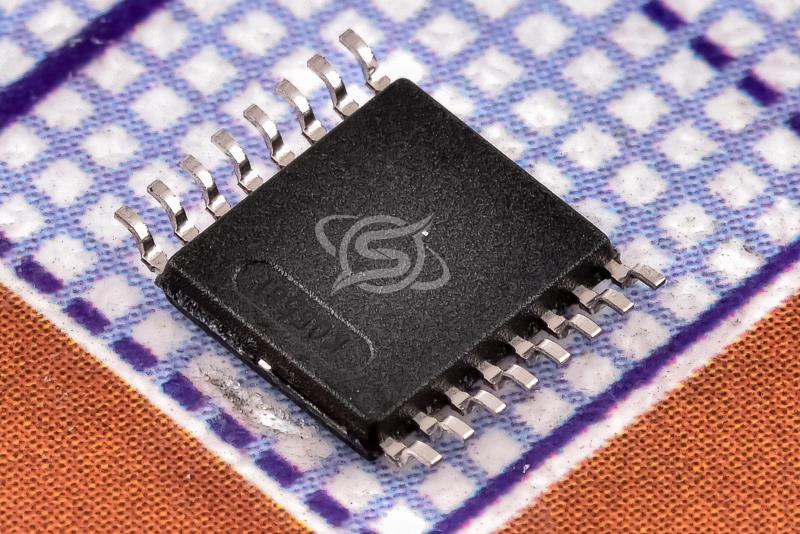

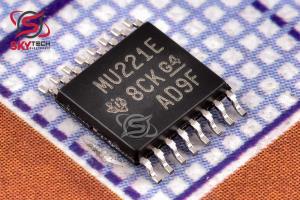

SN65C3221EPWR (MU221E)
3V to 5.5V Single-channel RS-232 1-Mbits Line Driver and Receiver with ±15-kV IEC ESD Protection
کیفیت: ORIGINAL(distributor) پکیج: TSSOP-16
قیمت تک فروشی 862,607 ریال
قیمت عمده 821,745 ریال (10 به بالا)
قیمت ویژه 805,400 ریال (100 به بالا)
قیمت فوق العاده797,228 ریال (1000 به بالا)
 قیمت تک فروشی 1.224 تتر با تخفیف
6.836.56.376.3
|
توضیحات
SN65C3221E و SN75C3221E از يک درايور خط، يک گيرنده خط و يک مدار پمپ شارژ دوگانه با پين به پين حفاظتي IEC ESD ± 15 کيلو ولت (پايه هاي اتصال پورت سريال، از جمله GND) تشکيل شده اند.
اين دستگاه ها رابط الکتريکي بين يک کنترل کننده ارتباط ناهمزمان و کانکتور پورت سريال را فراهم مي کنند. پمپ شارژ و چهار خازن خارجي کوچک اجازه کار از يک منبع 3 ولت تا 5.5 ولت را مي دهد.
اين دستگاه ها با نرخ سيگنال دهي تا 1 مگابيت بر ثانيه و نرخ چرخش خروجي درايور 24 ولت در ميکرو ثانيه تا 150 ولت در ميکرو ثانيه کار مي کنند. هنگامي که پورت سريال غيرفعال است، گزينه هاي کنترل انعطاف پذير براي مديريت انرژي در دسترس هستند.
هنگامي که FORCEON کم و FORCEOFF زياد است، ويژگي خاموش شدن خودکار عمل مي کند. در طول اين حالت کار، اگر دستگاه ها سيگنال معتبر RS-232 را در ورودي گيرنده حس نکنند، خروجي درايور غيرفعال مي شود.
اگر FORCEOFF پايين و EN زياد باشد، درايور و گيرنده هر دو خاموش مي‌شوند و جريان تغذيه به 1 ميکرو A کاهش مي‌يابد. قطع کردن پورت سريال يا خاموش کردن درايورهاي جانبي باعث مي‌شود وضعيت خاموش شدن خودکار رخ دهد.
Description
The SN65C3221E and SN75C3221E consist of one line driver, one line receiver, and a dual charge-pump circuit with ±15-kV IEC ESD protection pin to pin (serial-port connection pins, including GND).
These devices provide the electrical interface between an asynchronous communication controller and the serial-port connector. The charge pump and four small external capacitors allow operation from a single 3-V to 5.5-V supply.
These devices operate at data signaling rates up to 1 Mbit/s and a driver output slew rate of 24 V/micro s to 150 V/micro s. Flexible control options for power management are available when the serial port is inactive.
The autopowerdown feature functions when FORCEON is low and FORCEOFF is high. During this mode of operation, if the devices do not sense a valid RS-232 signal on the receiver input, the driver output is disabled.
If FORCEOFF is set low and EN is high, both the driver and receiver are shut off, and the supply current is reduced to 1 micro A. Disconnecting the serial port or turning off the peripheral drivers causes the auto-powerdown condition to occur.
|
