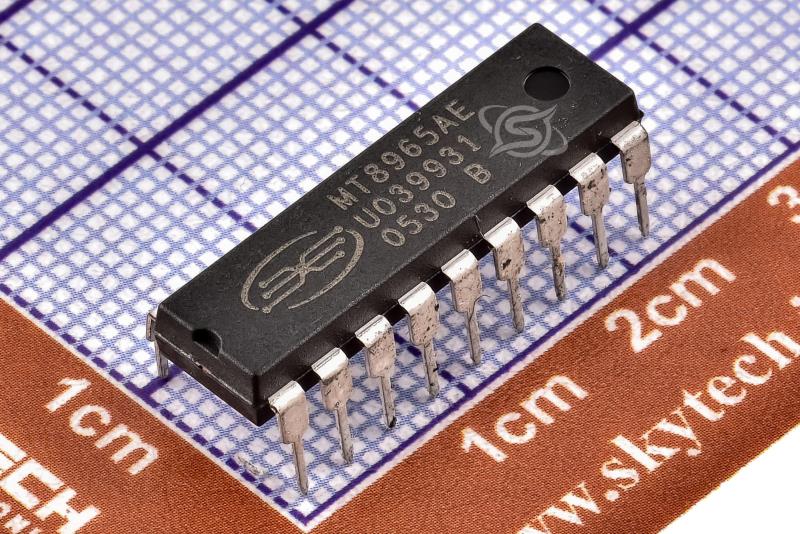

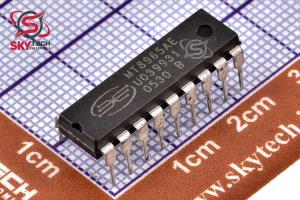

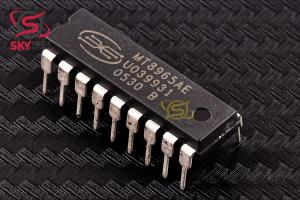

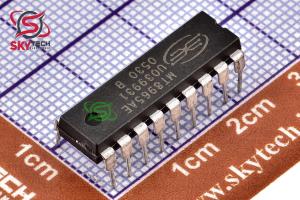

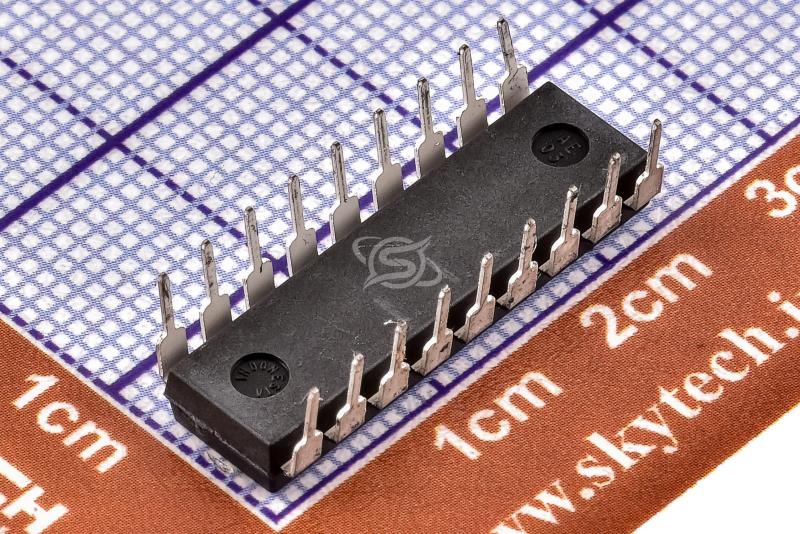

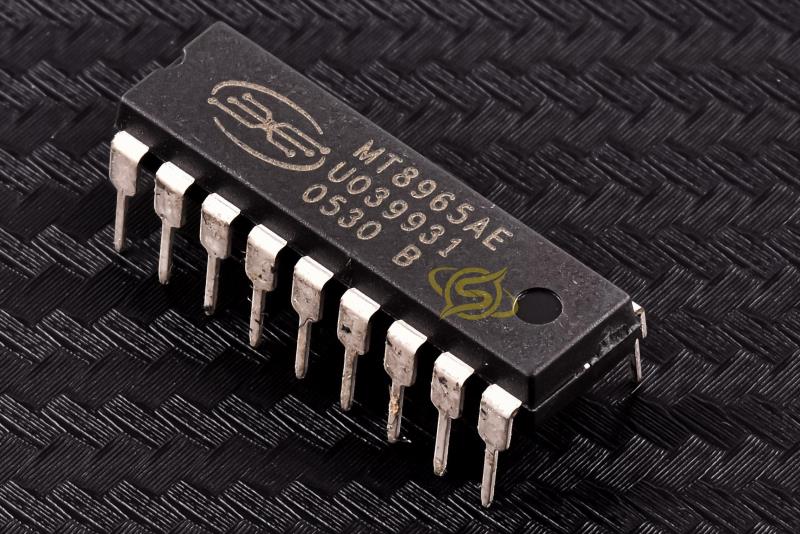

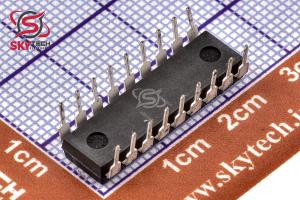

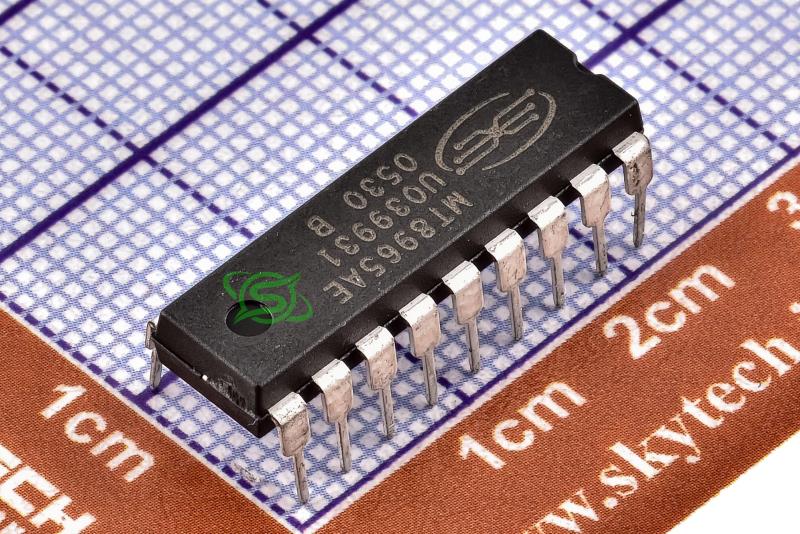

کدک فیلتر PCM
MT8965AE
ISO2-CMOS Integrated PCM Filter Codec
کیفیت: ORIGINAL(distributor) پکیج: PDIP-18
قیمت تک فروشی 687,682 ریال
قیمت عمده 656,564 ریال (10 به بالا)
قیمت ویژه 644,116 ریال (100 به بالا)
قیمت فوق العاده637,893 ریال (1000 به بالا)
 قیمت تک فروشی 0.976 تتر با تخفیف
5.24.954.854.8
|
توضیحات
بلوک دياگرام عملکردي MT8960-67. اين دستگاه ها رابط تبديل بين سيگنال هاي آنالوگ باند صوتي حلقه مشترک تلفن و سيگنال هاي ديجيتال مورد نياز در سيستم سوئيچينگ PCM ديجيتال (مدولاسيون کد پالس) را فراهم مي کنند.
سيگنال‌هاي آنالوگ (باند صوتي) در مسير انتقال به تراشه در VX وارد مي‌شوند، در 8 کيلوهرتز نمونه‌برداري مي‌شوند، و نمونه‌ها کوانتيزه مي‌شوند و مقادير ديجيتال 8 بيتي تعيين شده توسط قوانين لگاريتمي لگاريتمي PCM تعيين مي‌شوند. سيگنال هاي آنالوگ در مسير دريافت پس از بازسازي از کلمات 8 بيتي ديجيتال، تراشه را در VR ترک مي کنند.
بخش هاي فيلتر خازن سوئيچ جداگانه براي محدود کردن باند قبل از رمزگذاري ديجيتال در مسير انتقال و پس از رمزگشايي ديجيتال در مسير دريافت استفاده مي شود. تمام ساعت هاي فيلتر از ورودي کلاک اصلي 2.048 مگاهرتز، C2i مشتق شده اند. اندازه تراشه با استفاده از مدارهاي معمولي که تبديل A به D و D به A را انجام مي دهند به حداقل مي رسد.
يک تکنيک تقريب متوالي با آرايه هاي خازن براي تعريف 16 مرحله و 8 آکورد در فرآيند تبديل سيگنال استفاده مي شود. داده هاي ديجيتال رمزگذاري شده PCM هشت بيتي به ترتيب روي پين هاي DSTi و DSTo به صورت سريال وارد و از تراشه خارج مي شود.
Description
the functional block diagram of the MT8960-67. These devices provide the conversion interface between the voiceband analog signals of a telephone subscriber loop and the digital signals required in a digital PCM (pulse code modulation) switching system.
Analog (voiceband) signals in the transmit path enter the chip at VX, are sampled at 8kHz, and the samples quantized and assigned 8-bit digital values defined by logarithmic PCM encoding laws. Analog signals in the receive path leave the chip at VR after reconstruction from digital 8-bit words.
Separate switched capacitor filter sections are used for bandlimiting prior to digital encoding in the transmit path and after digital decoding in the receive path. All filter clocks are derived from the 2.048 MHz master clock input, C2i. Chip size is minimized by the use of common circuitry performing the A to D and D to A conversion.
A successive approximation technique is used with capacitor arrays to define the 16 steps and 8 chords in the signal conversion process. Eight-bit PCM encoded digital data enters and leaves the chip serially on DSTi and DSTo pins, respectively
|
