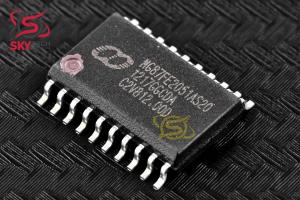

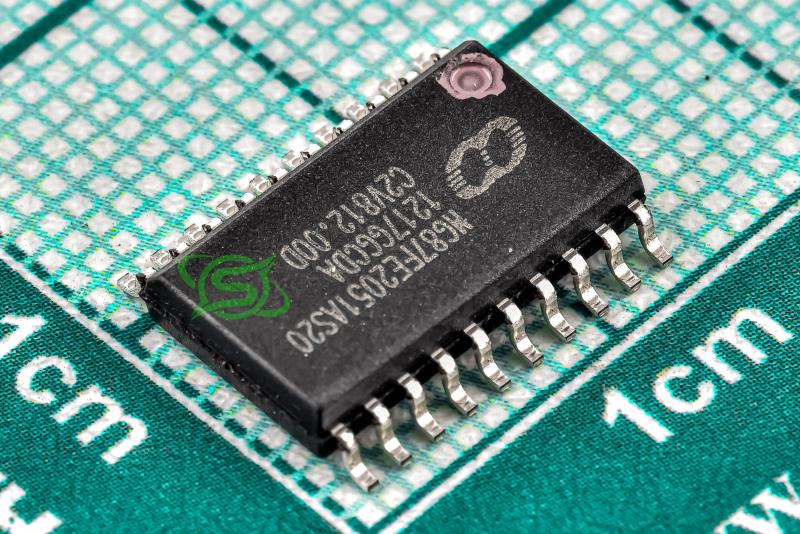

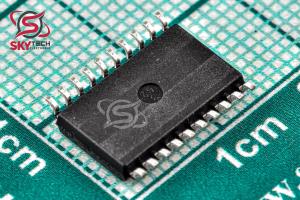

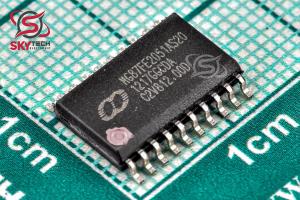

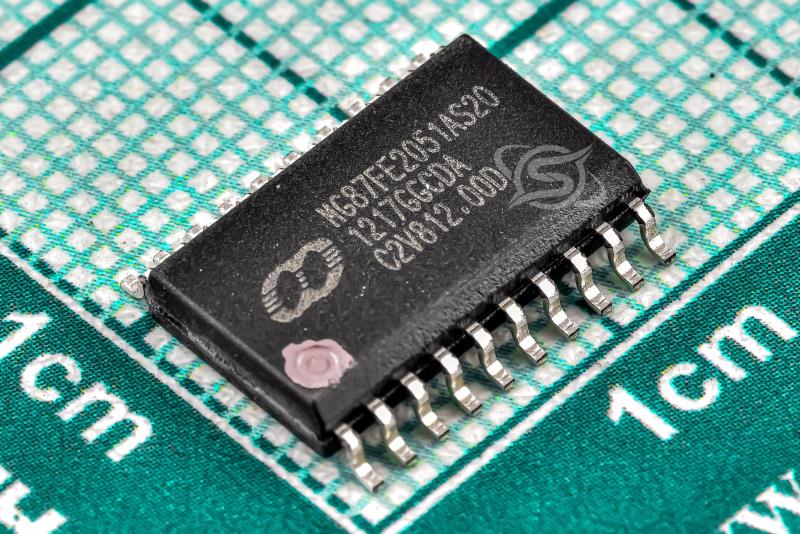

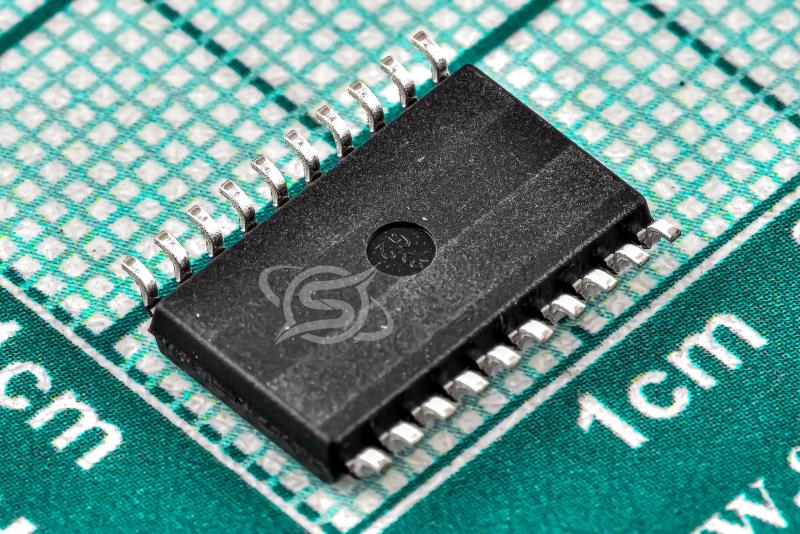

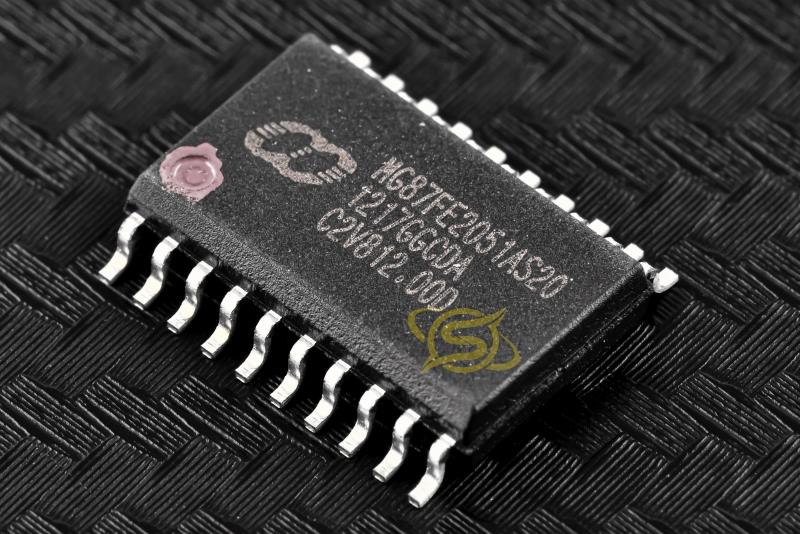

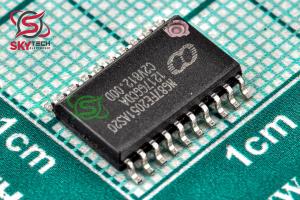

میکروکنترلر 8 بیتی
MG87FE2051AS20
8Bits microcontroller
کیفیت: Refurbished پکیج: SOIC-20
قیمت تک فروشی 609,074 ریال
قیمت عمده 580,785 ریال (10 به بالا)
قیمت ویژه 569,469 ریال (100 به بالا)
قیمت فوق العاده563,811 ریال (1000 به بالا)
 قیمت تک فروشی 0.864 تتر با تخفیف
4.684.464.374.32
|
|
|
|
|
|
|
| حداقل ولتاژ تغذيه تکي |
-0.5 ولت |
|
| حداکثر ولتاژ تغذيه تکي |
6 ولت |
|
| حداقل دماي کاري |
-55 سانتيگراد |
|
| حداکثر دماي کاري |
125 سانتيگراد |
|
توضیحات
دستگاه MG87FE/L2051/4051/6051 داراي فضاهاي آدرس جداگانه براي حافظه برنامه و داده است. حافظه داده روي تراشه را مي توان با آدرس هاي 8 بيتي، که مي تواند به سرعت توسط CPU 8 بيتي ذخيره و دستکاري شود، دسترسي داشت. حافظه برنامه در MG87FE/L2051/4051/6051 فقط قابل خواندن است، نه اينکه در آن نوشته شود.
چرخه ماشين کوتاه ترين دوره زماني براي دستيابي به يک دستورالعمل است. در MG87FE/L2051/4051/6051، برخي دستورالعمل ها براي دستيابي به 1 چرخه ماشين نياز دارند، اما برخي ديگر به 2 يا 4 چرخه ماشين نياز دارند. يک چرخه ماشيني 12 دوره ساعت يا 6 دوره ساعت طول مي کشد. براي ساعت سيستم 12 مگاهرتز، 1 us يا 0.5 us است
. چرخه ماشين از شش حالت متوالي تشکيل شده است. ايالت ها از S1 تا S6 هستند. براي هر حالت، به دو فاز - فاز 1 و فاز 2 تقسيم مي شود. هر فاز مربوط به 1 دوره ساعت است. اجراي يک دستور يک چرخه در طول S1 شروع مي شود، زماني که کد عملياتي در رجيستر دستورالعمل چسبانده مي شود.
Description
MG87FE/L2051/4051/6051 device has separate address spaces for program and data memory. On-chip data memory can be accessed by 8-bit addresses, which can be quickly stored and manipulated by the 8-bit CPU. Program memory in MG87FE/L2051/4051/6051 can only be read, not written into.
A machine cycle is the shortest timing period to achieve an instruction. In MG87FE/L2051/4051/6051, some instructions need 1 machine cycle to achieve, but others need 2 or 4 machine cycles. A machine cycle takes 12 clock periods or 6 clock periods. For 12MHz system clock, it is 1us or 0.5us
. A machine cycle is consisted of six sequential states. The states are from S1 to S6. For each state, it is partitioned into two phase – phase1 and phase2. Each phase is corresponding to 1 clock period. Execution of a one-cycle instruction begins during S1 when the op-code is latched into the instruction register.
|
