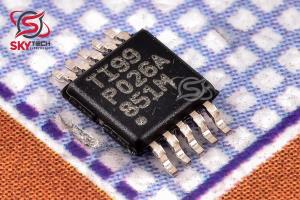

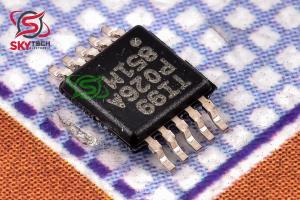

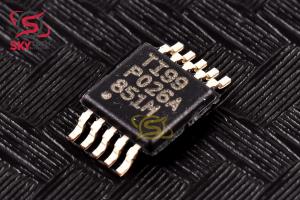

توضیحات
مبدل هاي ديجيتال به آنالوگ 16 بيتي DAC80501، 14 بيتي DAC70501 و 12 بيتي DAC60501 (DACx0501) دستگاه هاي بسيار دقيق و کم مصرف با ولتاژ خروجي هستند. DACx0501 از نظر طراحي يکنواخت مشخص شده اند و خطي بودن کمتر از 1 LSB را ارائه مي دهند. اين دستگاه ها شامل يک مرجع داخلي 2.5 ولت، 5 ppm/°C است که محدوده ولتاژ خروجي در مقياس کامل 1.25 ولت، 2.5 ولت يا 5 ولت را ارائه مي دهد. DACx0501 داراي يک مدار تنظيم مجدد برق (POR) است که مطمئن شويد که خروجي DAC در مقياس صفر يا متوسط روشن مي شود و تا زماني که يک کد معتبر روي دستگاه نوشته شود در آن مقياس باقي مي ماند. رابط ديجيتال DACx0501 را مي توان با استفاده از پين SPI2C در حالت SPI يا I2C پيکربندي کرد. در حالت SPI، DACx0501 از يک رابط سريال 3 سيمه همه کاره استفاده مي کند که با نرخ کلاک تا 50 مگاهرتز کار مي کند. در حالت I2C، DACx0501 در حالت استاندارد (100Kbps)، حالت سريع (400Kbps) و حالت سريع پلاس (1.0Mbps) کار مي کند.
Description
The 16-bit DAC80501, 14-bit DAC70501, and 12-bit DAC60501 (DACx0501) digital-to-analog converters (DACs) are highly accurate, low-power devices with voltage-output. The DACx0501 are specified monotonic by design, and offer linearity of < 1 LSB. These devices include a 2.5-V, 5-ppm/°C internal reference, giving full-scale output voltage ranges of 1.25 V, 2.5 V, or 5 V. The DACx0501 incorporate a power-on-reset (POR) circuit that makes sure the DAC output powers up at zero scale or midscale, and remains at that scale until a valid code is written to the device. The digital interface of the DACx0501 can be configured to SPI or I2C mode using the SPI2C pin. In SPI mode, the DACx0501 use a versatile 3-wire serial interface that operates at clock rates of up to 50 MHz. In I2C mode, the DACx0501 operate in standard mode (100Kbps), fast mode (400Kbps), and fast mode plus (1.0Mbps).
|
