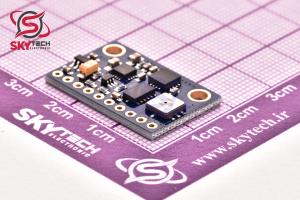

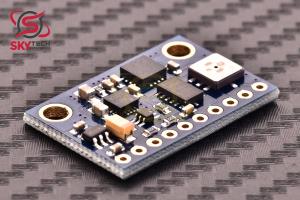

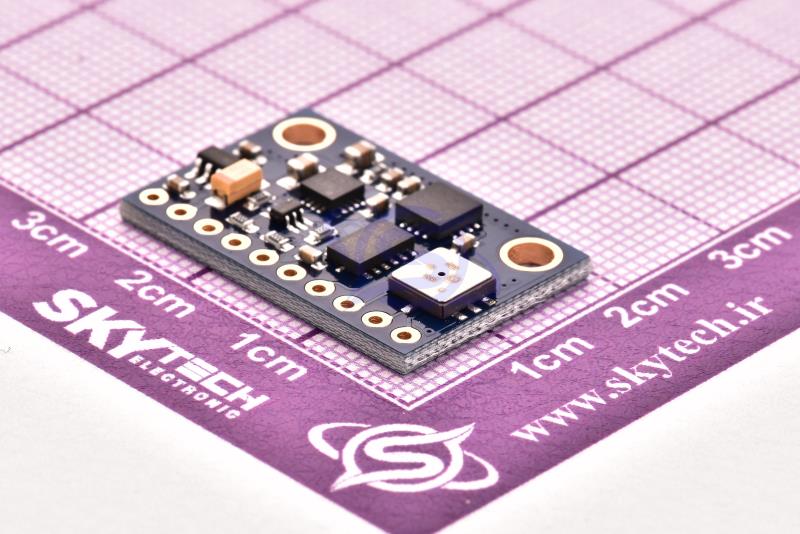

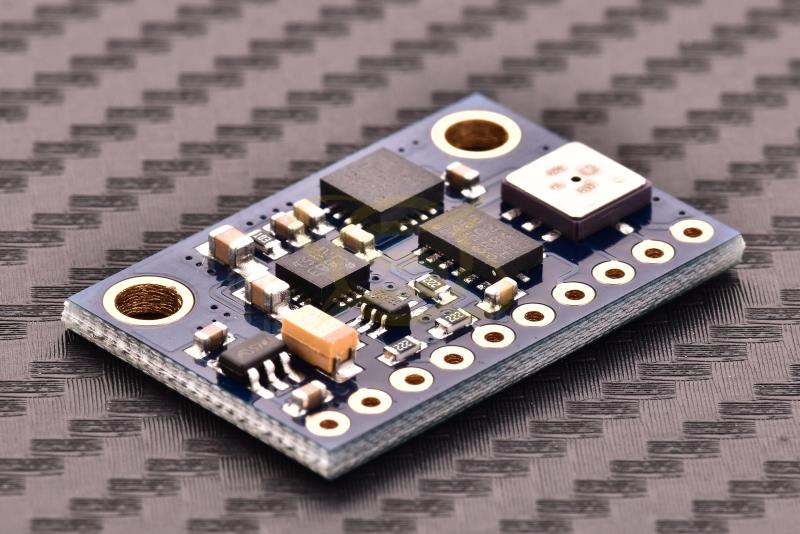

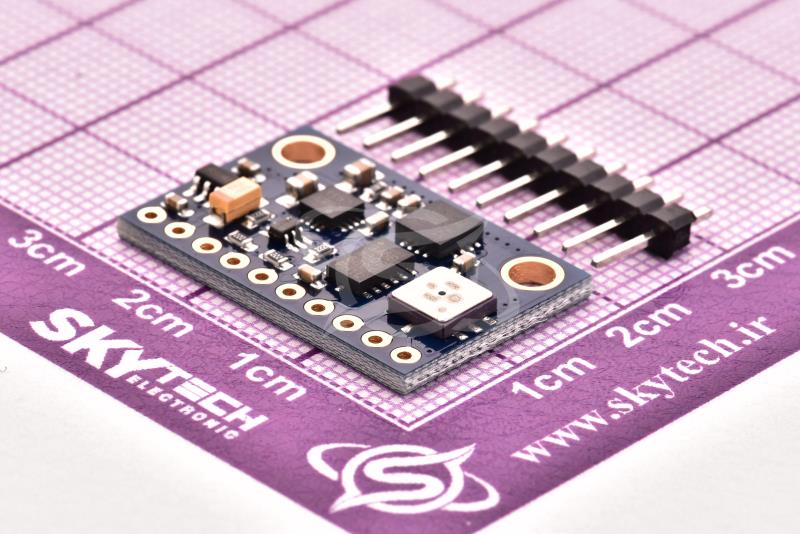

ماژول سنسور شتاب سنج ، بارومتر و قطب نما
GY-80
Multi Sensor Board - 3 Axis Gyro -3 Axis Accelerometer - 3 Axis Magnetometer - Barometer - Thermometer
کیفیت: ORIGINAL(distributor) پکیج:
قیمت تک فروشی 6,297,120 ریال
قیمت عمده 5,053,536 ریال (10 به بالا)
قیمت ویژه 4,954,049 ریال (100 به بالا)
قیمت فوق العاده4,904,306 ریال (1000 به بالا)
 قیمت تک فروشی 8.684 تتر با تخفیف
4838.437.6337.25
|
توضیحات
يک ماژول قدرتمند است که مي توان در پروژه هاي زيادي از آن استفاده کرد.
براي مثال در خودروي هوشمند ، ربات پرنده ، هواپيماي مدل و ...
همچنين ميتوان از هر سنسور به طور جداگانه استفاده کرد.
- قطب نماي ديجيتال براي نشان دادن جهت هاي جغرافيايي
- شتاب سنج براي نشان دادن ميزان سرعت و شتاب
- سنسور زاويه سنج براي نشان دادن زاويه در سه محور
- و در نهايت فشارسنج نصب شده بر روي برد براي نشان دادن ميزان ارتفاع مي باشد.
اين ماژول داراي سنسور هاي زير مي باشد:
يک ژيروسکوپ 3 محوره L3G4200D ، يک سنسور سه محوره شتاب سنج ADXL345 ، سنسور فشار بارومتريک BMP085 و قطب نماي ديجيتال HMC5883L
مصرف کم، قيمت مناسب و رابط ديجيتال I2C اين برد براي اتصال به ميکروکنترلر ها از ساير ويژگي هاي اين ماژول مي باشند.
I2C Device Addresses
I2C Address 0x1E is the HMC5883L
I2C Address 0x53 is the ADXL345
I2C Address 0x69 is the L3G4200D
I2C Address 0x77 is the BMP085
Description
GY-80 - Multi Sensor Board - 3 Axis Gyro -3 Axis Accelerometer - 3 Axis Magnetometer - Barometer - Thermometer
This board combines 5 sensors into a single tiny package. Convenient to expirement with different sensors or used together as an inertial management unit. They are all accessible via I2C bus.
Comes with straight and right angle headers.
Part Number I2C Address
3 Axis Gyro ST Microelectronics L3G4200D 0x69
3 Axis Accelerometer Analog Devices ADXL345 0x53
3 Axis Magnetometer Honeywell MC5883L 0x1E
Barometer + Thermometer Bosch BMP085 0x77

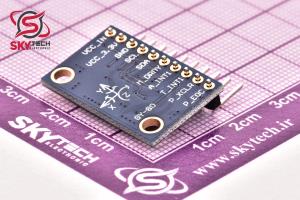

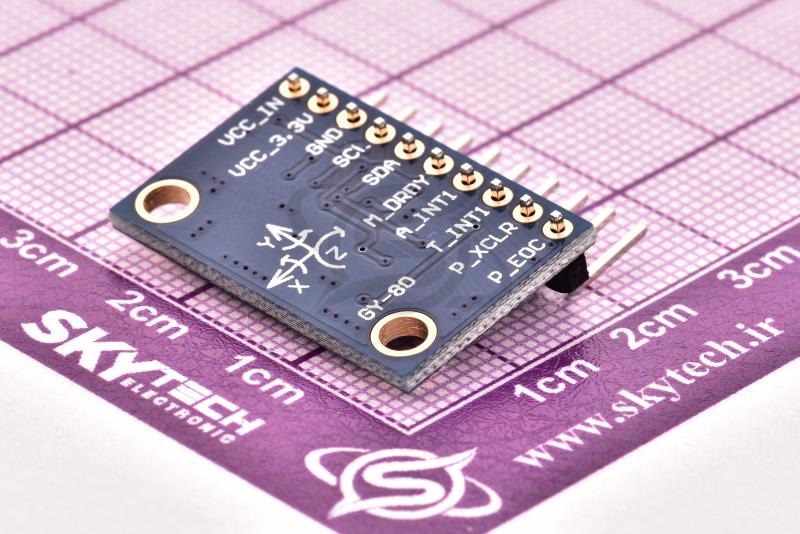

All sensors are accessible via I2C bus for basic operation so you will only need 4 wires to get started:
GND - Ground
Supply voltage. GY80 is 5v and 3.3v compatible. Use one of the following depending on your interface voltage:
VCC - For +5v power. If using with boards such as an Arduino UNO, Leonardo, Micro, Mega.
VCC_3.3v - For +3.3v power. If using with boards such as an Arduino Due.
SCL - I2C Clock
SDA - I2C Data
The quickest way to verify your board is connected properly is running the following I2C scanner program. This simple sketch will print the I2C address of all discovered devices to the serial monitor.
GY-80 has the following sensors on board:
Barometer and thermometer - Measures atmospheric pressure and temperature. Used for weather applications
3 Axis Accelerometer - Measures acceleration. Can be used to sense linear motion, vibration, and infer orientation and force.
3 Axis Gyroscope - Measures angular rotation which can be used to infer orientation.
3 Axis Magnetometer - Measures strength and direction of magnetic fields. Can be used as a compass to determine bearing.
I2C Device Addresses
I2C Address 0x1E is the HMC5883L
I2C Address 0x53 is the ADXL345
I2C Address 0x69 is the L3G4200D
I2C Address 0x77 is the BMP085
|
