میکروکنترلر 8 بیتی

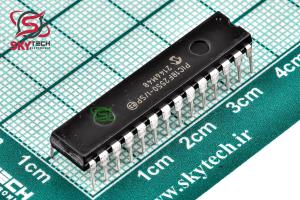

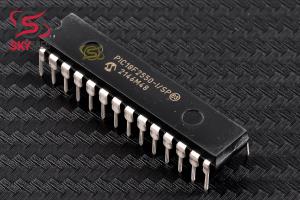

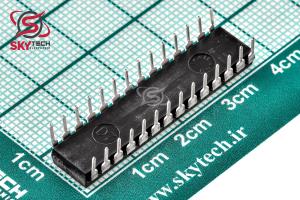

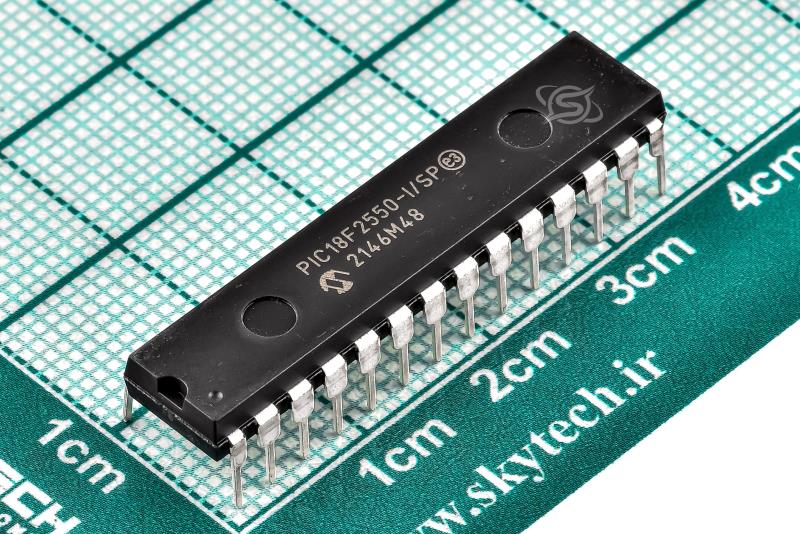

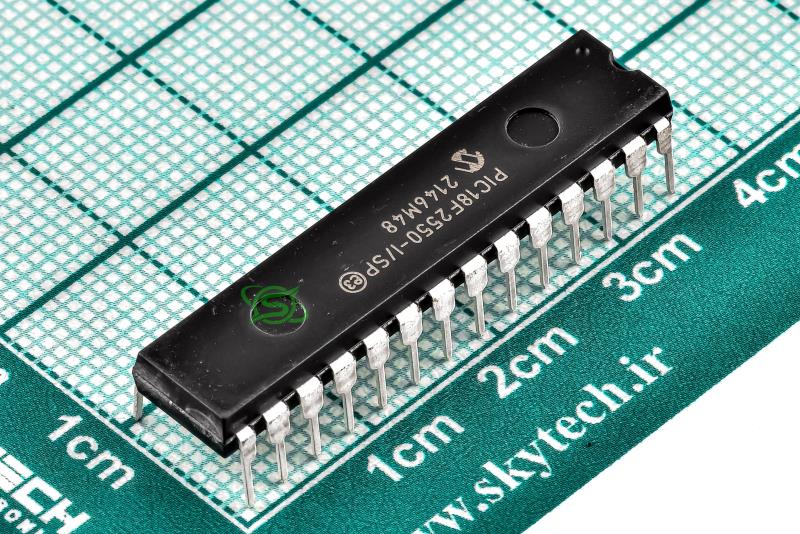

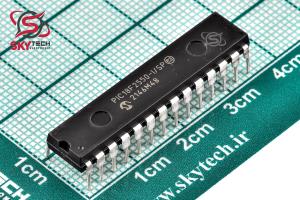

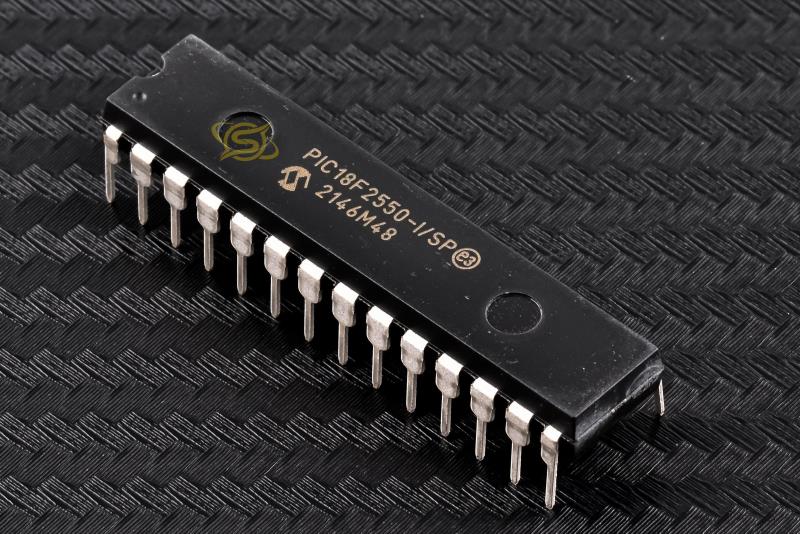

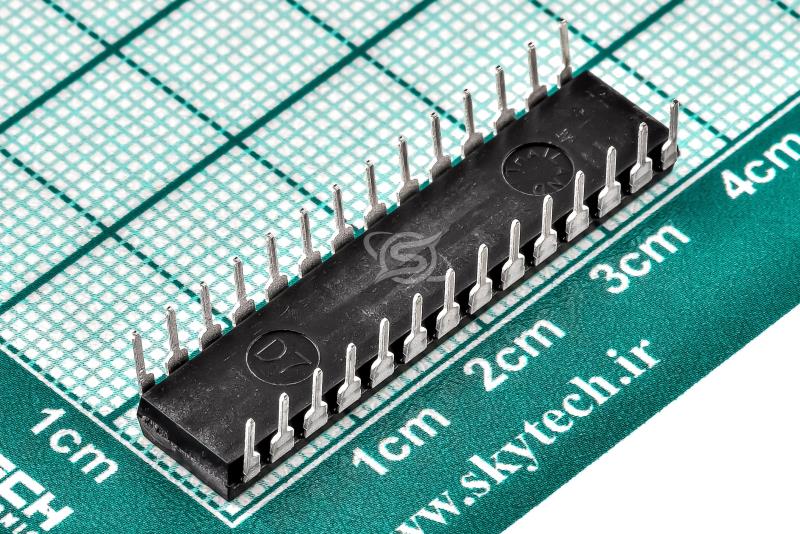

PIC18F2550-I SP
High-Performance, Enhanced Flash, USB Microcontrollers with nanoWatt Technology
کیفیت: ORIGINAL(distributor) پکیج: SPDIP-28
قیمت تک فروشی 10,391,290 ریال
قیمت عمده 9,900,800 ریال (10 به بالا)
قیمت ویژه 9,704,604 ریال (100 به بالا)
قیمت فوق العاده9,606,506 ریال (1000 به بالا)
 قیمت تک فروشی 11.148 تتر با تخفیف
56.5953.952.8252.28
|
|
|
|
|
|
|
| حداکثر فرکانس کاري پردازنده |
48 مگاهرتز |
|
| حداقل ولتاژ تغذيه تکي |
4.2 ولت |
|
| حداکثر ولتاژ تغذيه تکي |
5.5 ولت |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
| حداکثر دماي کاري |
85 سانتيگراد |
|
|
|
| حداکثر تعداد پين هاي I/O |
24 |
|
توضیحات
دستگاه هاي PIC18F2455/2550/4255/4550 شامل يک مدار فاز قفل شده (PLL) هستند. اين به طور خاص براي برنامه هاي USB با نوسانگرهاي سرعت کمتر ارائه شده است و همچنين مي تواند به عنوان منبع ساعت ميکروکنترلر استفاده شود. PLL در حالت‌هاي HSPLL، XTPLL، ECPLL و ECPIO نوسانگر فعال است. اين براي توليد يک ساعت مرجع ثابت 96 مگاهرتز از يک ورودي ثابت 4 مگاهرتز طراحي شده است. سپس خروجي را مي توان تقسيم کرد و براي ساعت هسته USB و ميکروکنترلر استفاده کرد. از آنجايي که PLL داراي ورودي و خروجي فرکانس ثابت است، هشت گزينه پيش مقياس براي تطبيق فرکانس ورودي نوسانگر با PLL وجود دارد. همچنين يک گزينه postscaler جداگانه براي استخراج ساعت ميکروکنترلر از PLL وجود دارد. اين به دستگاه جانبي USB و ميکروکنترلر اجازه مي دهد تا از ورودي نوسانگر يکسان استفاده کند و همچنان در سرعت هاي ساعت متفاوت کار کند. بر خلاف postscaler براي حالت هاي XT، HS و EC، گزينه هاي موجود 1/2، 1/3، 1/4 و 1/6 خروجي PLL هستند.
Description
PIC18F2455/2550/4255/4550 devices include a Phase Locked Loop (PLL) circuit. This is provided specifically for USB applications with lower speed oscillators and can also be used as a microcontroller clock source. The PLL is enabled in HSPLL, XTPLL, ECPLL and ECPIO Oscillator modes. It is designed to produce a fixed 96 MHz reference clock from a fixed 4 MHz input. The output can then be divided and used for both the USB and the microcontroller core clock. Because the PLL has a fixed frequency input and output, there are eight prescaling options to match the oscillator input frequency to the PLL. There is also a separate postscaler option for deriving the microcontroller clock from the PLL. This allows the USB peripheral and microcontroller to use the same oscillator input and still operate at different clock speeds. In contrast to the postscaler for XT, HS and EC modes, the available options are 1/2, 1/3, 1/4 and 1/6 of the PLL output.
|
