تراشه رابط نمایشگر

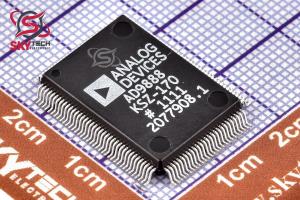

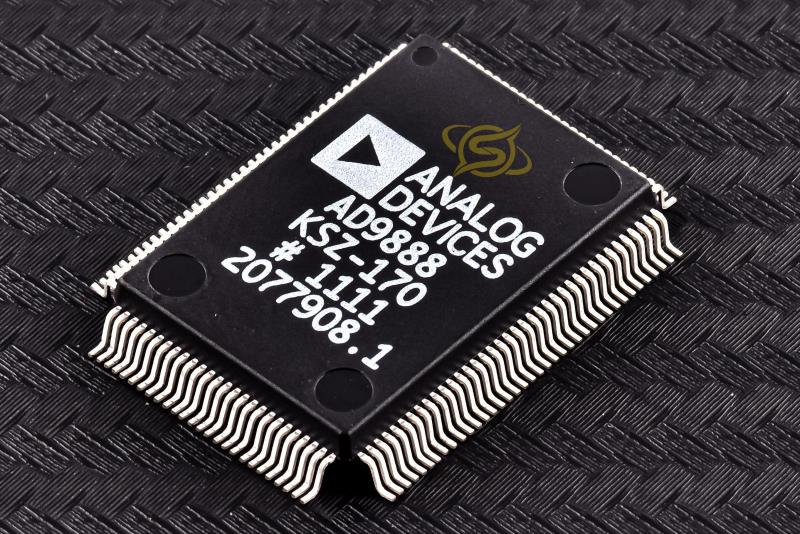

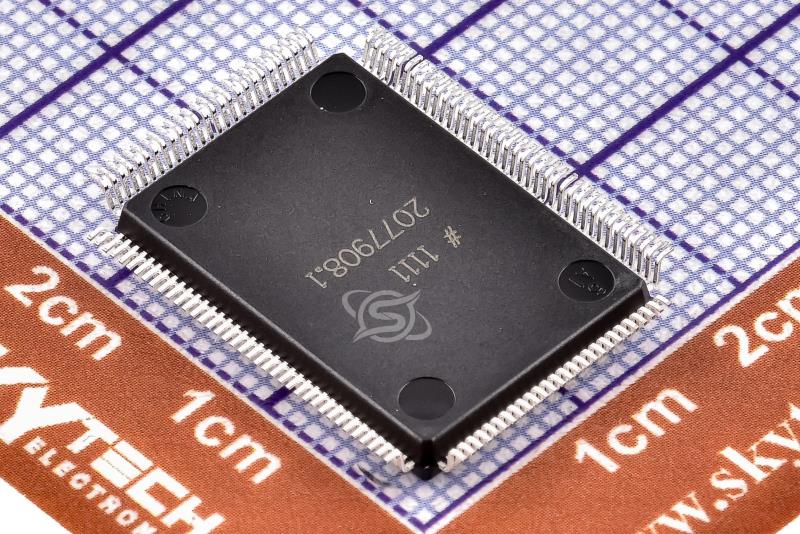

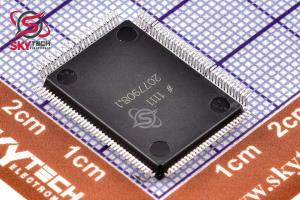

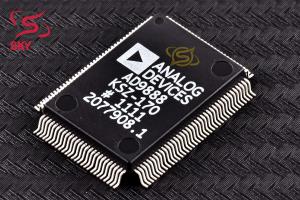

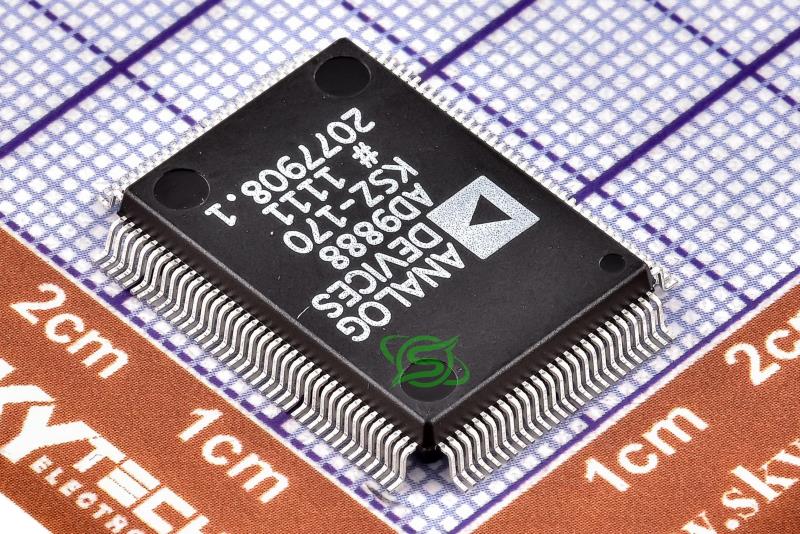

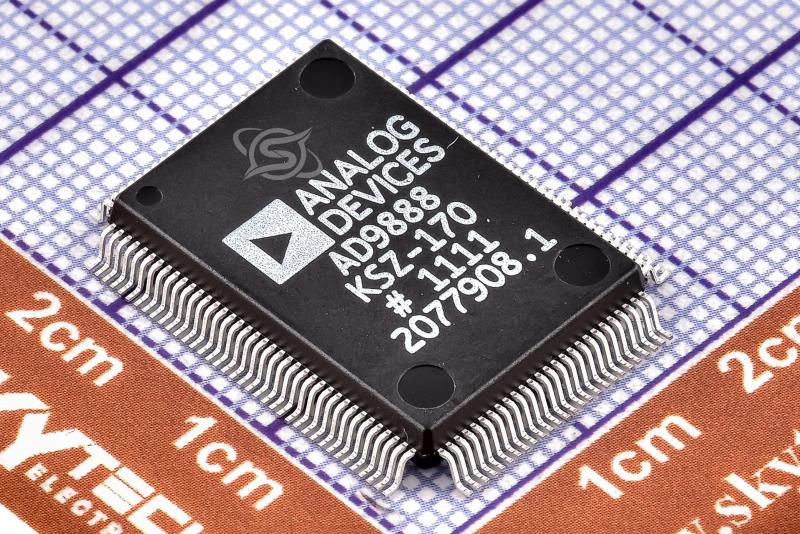

AD9888KSZ-170
100MSPS/140 MSPS/170 MSPS Analog Flat Panel Interface
کیفیت: ORIGINAL(distributor) پکیج: MQFP-128 (17.20x23.20mm)
قیمت تک فروشی 11,978,985 ریال
قیمت عمده 11,413,200 ریال (10 به بالا)
قیمت ویژه 11,186,886 ریال (100 به بالا)
قیمت فوق العاده11,073,729 ریال (1000 به بالا)
 قیمت تک فروشی 17.002 تتر با تخفیف
94.59088.287.3
|
توضیحات
AD9888 يک رابط آنالوگ يکپارچه 8 بيتي و 170 MSPS است که براي گرفتن سيگنال هاي گرافيکي RGB از رايانه هاي شخصي و ايستگاه هاي کاري بهينه شده است. قابليت نرخ رمزگذاري 170 MSPS و پهناي باند آنالوگ تمام توان آن 500 مگاهرتز از وضوح تا 1600 × 1200 (UXGA) در 75 هرتز پشتيباني مي کند. براي سهولت طراحي و به حداقل رساندن هزينه، AD9888 يک راه حل رابط کاملا يکپارچه براي نمايشگرهاي صفحه تخت است. AD9888 شامل يک رابط آنالوگ است که داراي يک ADC سه گانه 170 مگاهرتز با يک حلقه قفل فاز مرجع 1.25 ولت داخلي (PLL) براي توليد يک ساعت پيکسلي از HSYNC و COAST است. بستن در مقياس متوسط; و کنترل هاي بهره، افست و گيره قابل برنامه ريزي. کاربر تنها منبع تغذيه 3.3 ولت، ورودي آنالوگ و سيگنال هاي HSYNC و COAST را ارائه مي دهد. خروجي هاي سه حالته CMOS مي توانند از 2.5 ولت تا 3.3 ولت تغذيه شوند
Description
The AD9888 is a complete 8-bit, 170 MSPS, monolithic analog interface optimized for capturing RGB graphics signals from personal computers and workstations. Its 170 MSPS encode rate capability and full-power analog bandwidth of 500 MHz supports resolutions of up to 1600 × 1200 (UXGA) at 75 Hz. For ease of design and to minimize cost, the AD9888 is a fully integrated interface solution for flat panel displays. The AD9888 includes an analog interface that has a 170 MHz triple ADC with an internal 1.25 V reference phase-locked loop (PLL) to generate a pixel clock from HSYNC and COAST; midscale clamping; and programmable gain, offset, and clamp controls. The user provides only a 3.3 V power supply, analog input, and HSYNC and COAST signals. Three-state CMOS outputs can be powered from 2.5 V to 3.3 V
|
