تراشه رابط LVDS

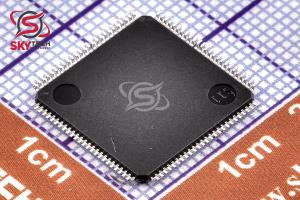

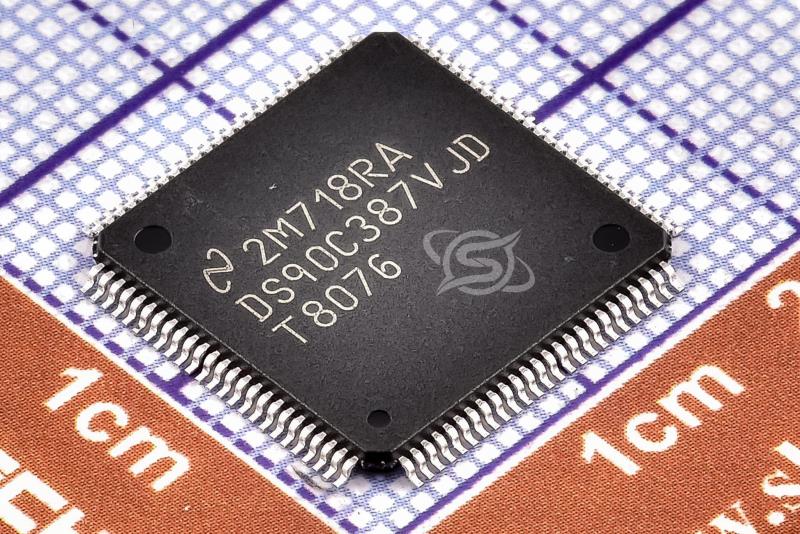

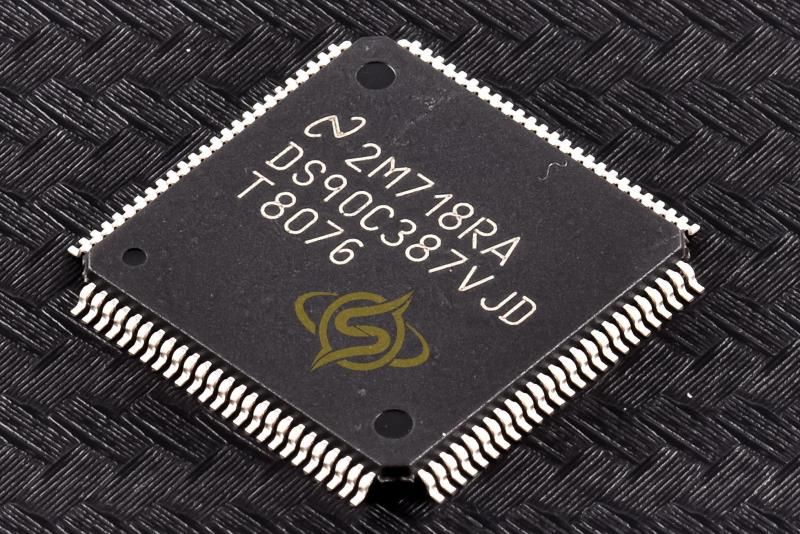

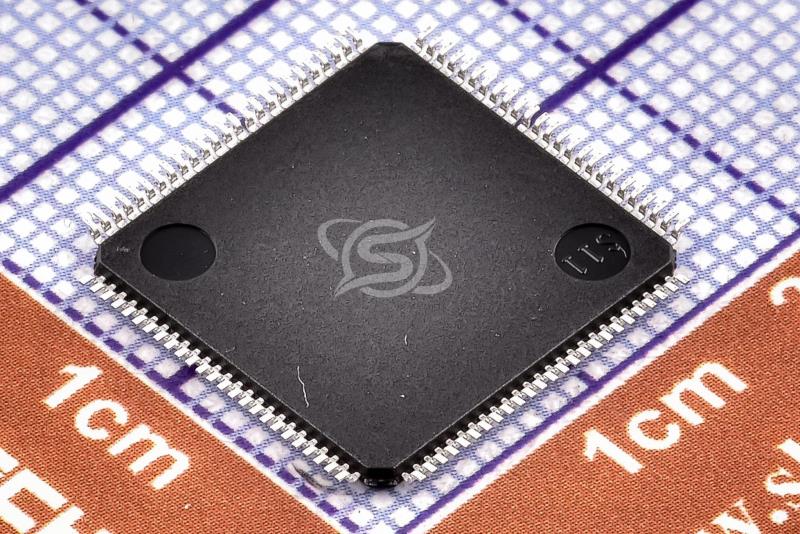

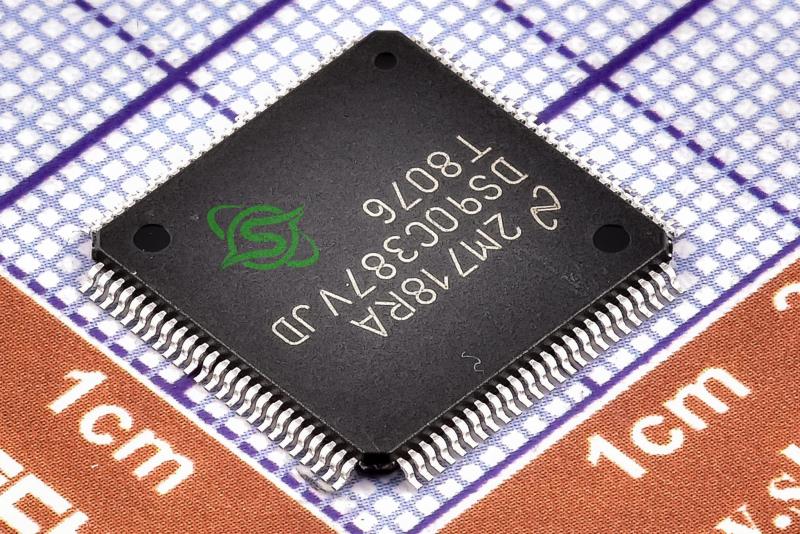

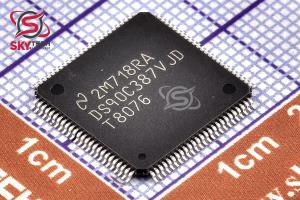

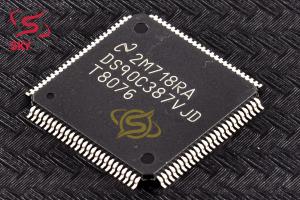

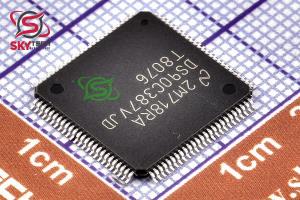

DS90C387VJD
Dual Pixel LVDS Display Interface (LDI)-SVGA/QXGA
کیفیت: ORIGINAL(distributor) پکیج: TQFP-100
قیمت تک فروشی 6,423,800 ریال
قیمت عمده 6,118,905 ریال (10 به بالا)
قیمت ویژه 5,996,947 ریال (100 به بالا)
قیمت فوق العاده5,935,968 ریال (1000 به بالا)
 قیمت تک فروشی 9.118 تتر با تخفیف
50.9248.547.5347.05
|
توضیحات
جفت فرستنده/گيرنده DS90C387/DS90CF388 براي پشتيباني از انتقال داده هاي پيکسل دوگانه بين نمايشگر ميزبان و صفحه تخت تا رزولوشن QXGA طراحي شده است. فرستنده 48 بيت (رنگ 24 بيتي Dual Pixel) از داده هاي CMOS/TTL را به 8 جريان داده LVDS (سيگنال سازي ديفرانسيل با ولتاژ پايين) تبديل مي کند. سيگنال هاي کنترل (VSYNC، HSYNC، DE و دو سيگنال تعريف شده توسط کاربر) در فواصل زماني خالي ارسال مي شوند. با حداکثر سرعت پيکسل دوگانه 112 مگاهرتز، سرعت خط داده LVDS 672 مگابيت بر ثانيه است که مجموع توان عملياتي 5.38 گيگابيت بر ثانيه (672 مگابايت در ثانيه) را ارائه مي دهد. دو حالت ديگر نيز پشتيباني مي شود. داده هاي رنگي 24 بيتي (تک پيکسل) را مي توان با حداکثر سرعت 170 مگاهرتز در فرستنده کلاک کرد. در اين حالت، فرستنده تبديل پيکسل تک به دوگانه را فراهم مي کند و نرخ کلاک خروجي LVDS حداکثر 85 مگاهرتز است.
Description
The DS90C387/DS90CF388 transmitter/receiver pair is designed to support dual pixel data transmission between Host and Flat Panel Display up to QXGA resolutions. The transmitter converts 48 bits (Dual Pixel 24-bit color) of CMOS/TTL data into 8 LVDS (Low Voltage Differential Signalling) data streams. Control signals (VSYNC, HSYNC, DE and two user-defined signals) are sent during blanking intervals. At a maximum dual pixel rate of 112MHz, LVDS data line speed is 672Mbps, providing a total throughput of 5.38Gbps (672 Megabytes per second). Two other modes are also supported. 24-bit color data (single pixel) can be clocked into the transmitter at a maximum rate of 170MHz. In this mode, the transmitter provides single-to-dual pixel conversion, and the output LVDS clock rate is 85MHz maximum.
|
