تراشه سوئیچینگ

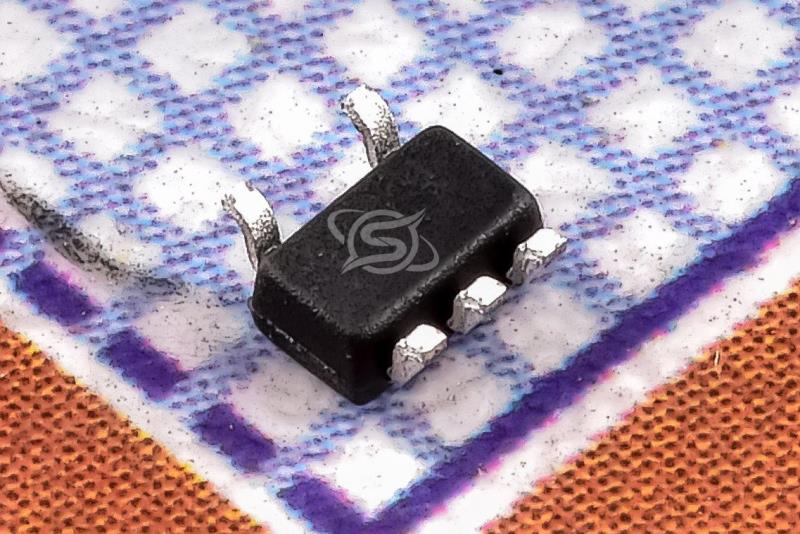

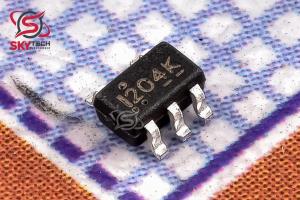

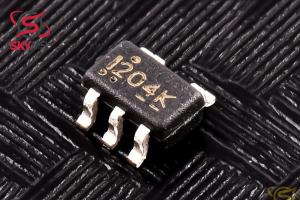

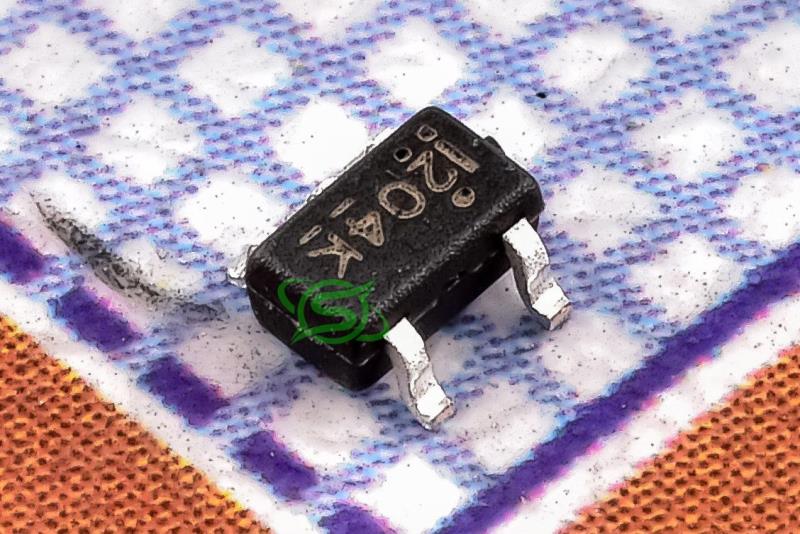

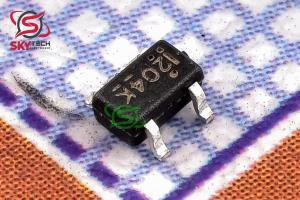

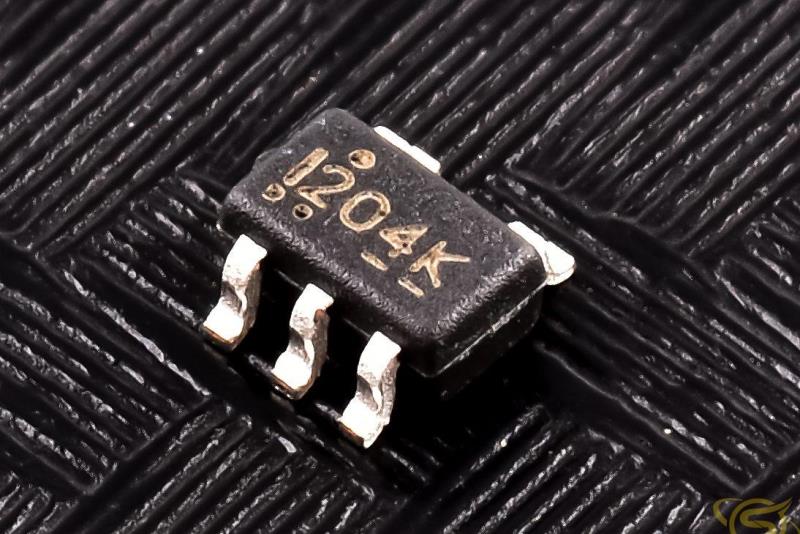

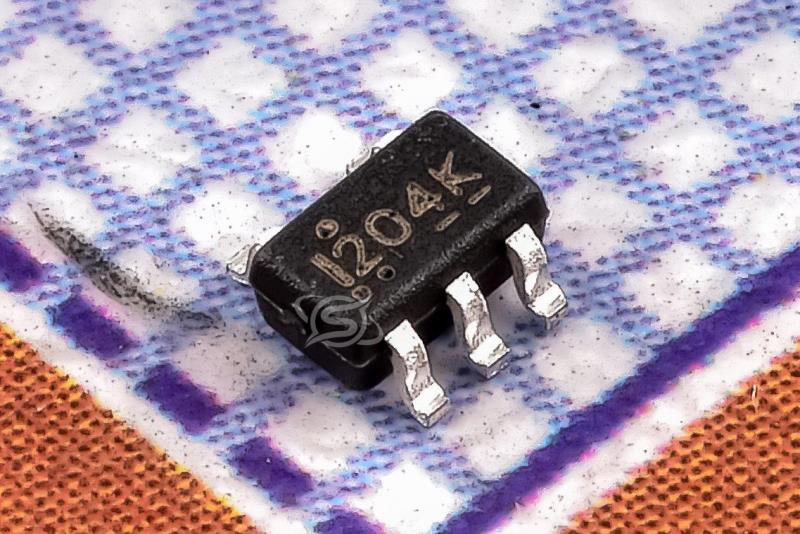

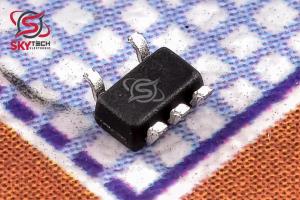

FPF2004
Load switches which provide full protection to systems and loads which may encounter large current conditions
کیفیت: ORIGINAL(distributor) پکیج: SC−88A (SC−70 5 Lead) (1.25x2mm)
قیمت تک فروشی 787,458 ریال
قیمت عمده 750,131 ریال (10 به بالا)
قیمت ویژه 735,201 ریال (100 به بالا)
قیمت فوق العاده727,735 ریال (1000 به بالا)
 قیمت تک فروشی 1.118 تتر با تخفیف
6.115.825.75.65
|
|
|
| پکيج |
SC?88A (SC-70 5 Lead) (1.25x2mm) |
|
|
|
| حداکثر دماي کاري |
+85 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
|
|
|
|
|
|
توضیحات
توضيحات عمومي FPF2000 تا FPF2007 خانواده اي از سوئيچ هاي بار است که حفاظت کاملي را از سيستم ها و بارهايي که ممکن است با شرايط فعلي زياد مواجه شوند، فراهم مي کند. اين دستگاه‌ها حاوي يک ماسفت کانال P با جريان محدود 0.7 هستند که مي‌تواند در محدوده ولتاژ ورودي 1.8 - 5.5 V کار کند. کنترل سوئيچ توسط يک ورودي منطقي (ON) است که مي‌تواند مستقيماً با سيگنال‌هاي کنترل ولتاژ پايين ارتباط برقرار کند. هر قسمت حاوي محافظ خاموش شدن حرارتي است که کليد را خاموش مي کند تا زماني که جريان بيش از حد مداوم باعث گرمايش بيش از حد شود، به قطعه آسيب نرسد. هنگامي که جريان سوئيچ به حد مجاز مي رسد، قطعه در حالت جريان ثابت عمل مي کند تا جريان هاي بيش از حد را از ايجاد آسيب جلوگيري کند. براي FPF2000 - FPF2002 و FPF2004 - FPF2006، اگر شرايط جريان ثابت پس از 10 ميلي‌ثانيه همچنان ادامه داشته باشد، اين قطعات سوئيچ را خاموش کرده و پايه سيگنال خطا (FLAGB) را پايين مي‌کشند.
Description
eneral Description The FPF2000 through FPF2007 is a family of load switches which provide full protection to systems and loads which may encounter large current conditions. These devices contain a 0.7 current-limited P-channel MOSFET which can operate over an input voltage range of 1.8 - 5.5 V. Switch control is by a logic input (ON) capable of interfacing directly with low voltage-control signals. Each part contains thermal shutdown protection which shuts off the switch to prevent damage to the part when a continuous over-current condition causes excessive heating. When the switch current reaches the current limit, the part operates in a constant current mode to prohibit excessive currents from causing damage. For the FPF2000-FPF2002 and FPF2004-FPF2006, if the constant current condition still persists after 10ms, these parts will shut off the switch and pull the fault signal pin (FLAGB) low.
|
