توضیحات

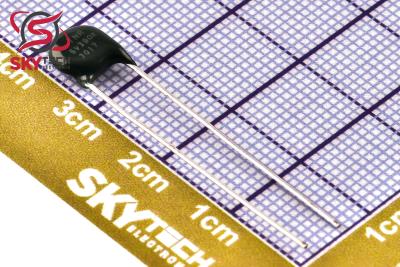

وريستور يک نوع مقاومت الکتريکي است که مقاومت اين قطعه با توجه به ولتاژ اعمال شده به دو سر آن تغيير مي کند. اين قطعه را به نام VDR يا Voltage Dependent Resistor ( مقاومت وابسته به ولتاژ ) نيز مي شناسند. اين قطعه نيز مانند ديود داراي مشخصه ي ولتاژ-جريان غير خطي و غير اهمي است اما برخلاف ديود اين قطعه در هر دو جهت جريان عمل مي کند و فاقد پلاريته است.در ولتاژ هاي پايين مقاومت اين قطعه بالاست و با افزايش ولتاژ مقاومت اين قطعه نيز کم مي شود.
از وريستور در مدار هاي الکترونيکي براي کنترل و حفاظت از قطعات الکترونيکي در مقابل صدمات ناشي از ولتاژ گذراي بيش از اندازه استفاده مي شود. زماني که مي خواهيد از اين قطعه به عنوان محافظ يک قطعه استفاده کنيد بايد وريستور را به صورت موازي با آن قطعه نصب کنيد. با اين کار در صورتي که اضافه ولتاژ روي قطعه بيفتد ، مقاومت وريستور کاهش مي يابد و جريان زيادي از وريستور مي گذرد و جريان از قطعه مورد نظر شما نخواهد گذشت.
Description
-Features:
• Our Metal Oxide Varistors have UL, CSA and VDE approvals. VDE approvals are in conjunction
with IEC61051-2. Plus specific types comply with Accelerated Aging Test Requirements per ANSI/
IEEE C62.11. The factory is ISO and TS16949 certified. Taped Parts conform to EIA standards. All
electrical specifications are to industry standards with definitions conforming to IEEE specifications.
Solderability to MIL STD. Epoxy flammability rating of 94V0.
• RoHS Compliance - Metal Oxide Varistors utilizing suffix (-N) denoting RoHS compliant types for
disk sizes 05, 07, 10,14, 18, 20, 25, 32, 34, 40, and 53 purchased from World Products, LLC comply with RoHS
Directive 2002/95/EC of the European Parliament and of the Council of 27 January 2003 on the restriction of the
use of certain hazardous substances in electrical and electronic equipment. Our metal oxide varistors contain a
maximum concentration value of 0.1% by weight in homogeneous materials for lead, mercury, hexavalent chromium,
polybrominated biphenyls (PBB) and polybrominated diphenyl ethers (PBDE) and of 0.01% weight in homogeneous
materials for cadmium. See Part Number System for more details.
• Product consistency is maintained through extremely stringent quality and statistical control. On-line automatic test
equipment provides 100% inspection.
• Extensive selection of equivalents to essentially all metal oxide varistor types. All specifications available for proper
accurate design-in purposes.
• Extremely low leakage current levels achieved and exceptional surge handling capability through proprietary
formulations.
• Epoxy conformity and control providing for consistent physical dimensions and improved solderability.
• Varistor product design flexibility and quick design cycles in order to assist our customers with their most stringent
varistor applications.
|
