گسترش دهنده 16 بیتی

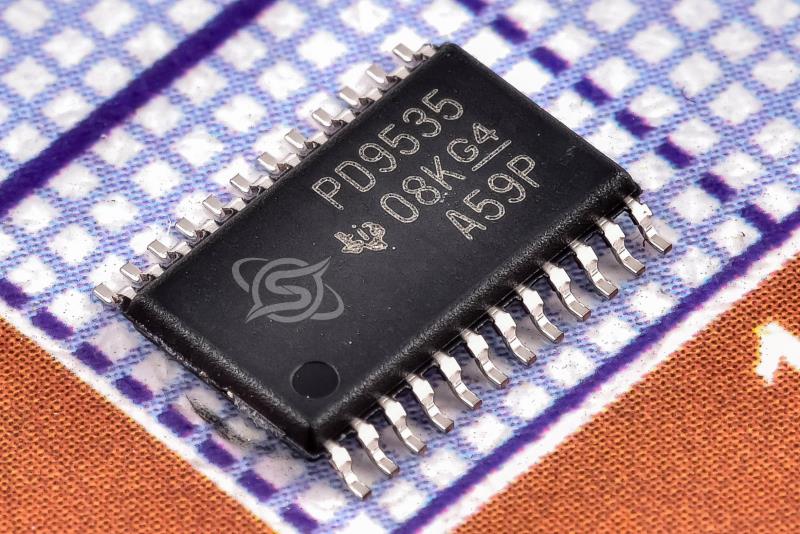

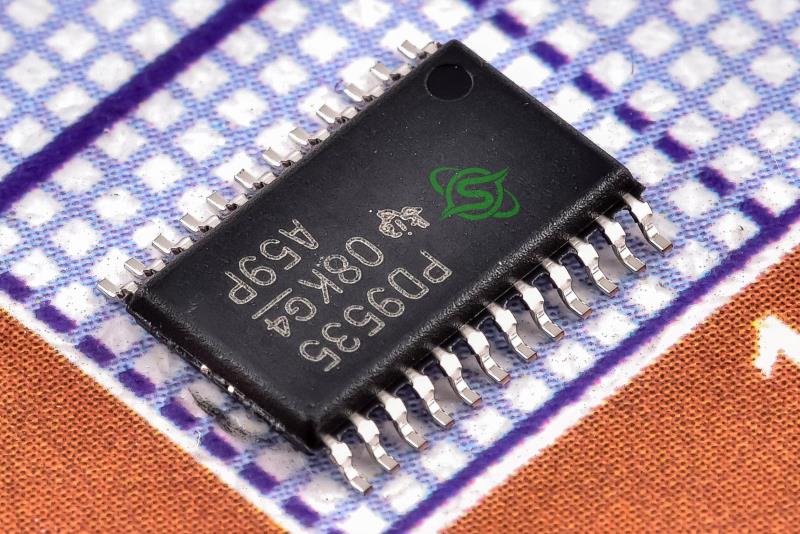

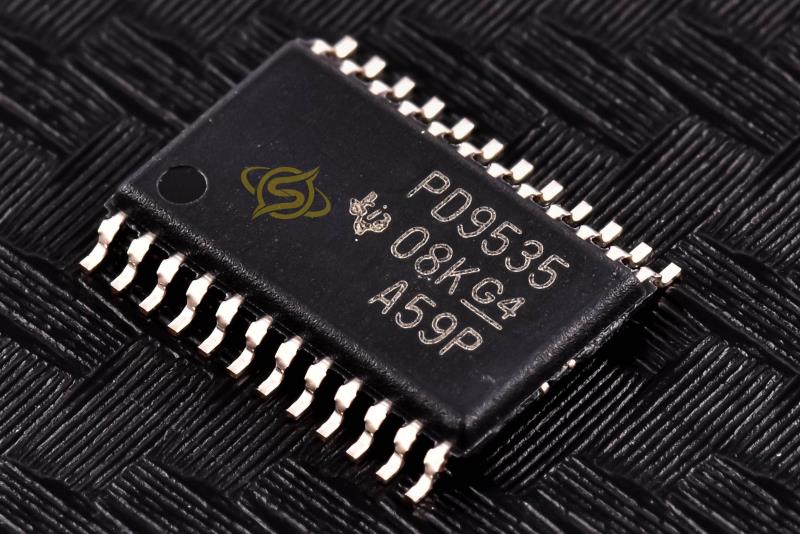

PCA9535PWR

5 Remote 16-BIT I2C and SMBus Low-Power I/O Expander With Interrupt Output and Configuration Registers

کیفیت: ORIGINAL(distributor)       پکیج: TSSOP-24

قیمت تک فروشی  1,917,210  ریال

قیمت عمده  1,826,210  ریال (10 به بالا)

قیمت ویژه  1,789,810  ریال (100 به بالا)

قیمت فوق العاده1,771,610  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 2.243  تتر با تخفیف

10.5109.89.7


تعداد موجودی در انبار : موجودی تمام شده است

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:










توضیحات

اين بسط دهنده ورودي/خروجي 16 بيتي براي گذرگاه دوطرفه دو خطي (I2C) براي عمليات VCC 2.3-V تا 5.5-V طراحي شده است. اين گسترش ورودي/خروجي از راه دور همه منظوره را براي اکثر خانواده هاي ميکروکنترلر از طريق رابط I2C [ساعت سريال (SCL)، داده سريال (SDA)] فراهم مي کند. PCA9535 از دو رجيستر پيکربندي 8 بيتي (انتخاب ورودي يا خروجي)، پورت ورودي، پورت خروجي و وارونگي قطبي (عملکرد فعال-بالا يا فعال-پايين) تشکيل شده است. هنگام روشن شدن، I/Oها به عنوان ورودي پيکربندي مي شوند. سيستم اصلي مي تواند با نوشتن روي بيت هاي پيکربندي ورودي/خروجي، ورودي/خروجي را به عنوان ورودي يا خروجي فعال کند. داده هاي هر ورودي يا خروجي در رجيستر ورودي يا خروجي پورت مربوطه نگهداري مي شود. قطبيت رجيستر پورت ورودي را مي توان با رجيستر وارونگي قطبي معکوس کرد. تمامي رجيسترها توسط استاد سيستم قابل خواندن هستند. سيستم اصلي مي‌تواند در صورت وقفه زماني يا ساير عمليات نادرست، PCA9535 را با استفاده از ويژگي بازنشاني روشن، بازنشاني کند، که ثبات‌ها را در حالت پيش‌فرض خود قرار مي‌دهد و دستگاه حالت I2C/SMBus را مقداردهي اوليه مي‌کند.



Description

This 16-bit I/O expander for the two-line bidirectional bus (I2C) is designed for 2.3-V to 5.5-V VCC operation. It provides general-purpose remote I/O expansion for most microcontroller families via the I2C interface [serial clock (SCL), serial data (SDA)]. The PCA9535 consists of two 8-bit Configuration (input or output selection), Input Port, Output Port, and Polarity Inversion (active-high or active-low operation) registers. At power on, the I/Os are configured as inputs. The system master can enable the I/Os as either inputs or outputs by writing to the I/O configuration bits. The data for each input or output is kept in the corresponding Input or Output Port register. The polarity of the Input Port register can be inverted with the Polarity Inversion register. All registers can be read by the system master. The system master can reset the PCA9535 in the event of a timeout or other improper operation by utilizing the power-on reset feature, which puts the registers in their default state and initializes the I2C/ SMBus state machine.
