توضیحات
MAX30009 يک راه حل کامل جلويي آنالوگ (AFE) Bioimpedance (BioZ) براي کاربردهاي پوشيدني است. عملکرد بالا براي تناسب اندام، سلامتي و کاربردهاي باليني و قدرت بسيار کم براي عمر طولاني باتري ارائه مي دهد. کانال دريافت BioZ داراي حفاظت تخليه الکترواستاتيک (ESD)، فيلتر تداخل الکترومغناطيسي (EMI)، باياس داخلي سرب، تشخيص خروجي DC، تشخيص خروجي خروجي DRVN و تشخيص خروجي بسيار کم در حالت آماده به کار است. کانال دريافت BioZ همچنين داراي امپدانس ورودي بالا، نويز کم، نسبت رد حالت معمول (CMRR)، بهره قابل برنامه ريزي، گزينه هاي مختلف فيلتر پايين گذر و بالا گذر و دو مبدل آنالوگ به ديجيتال با وضوح بالا براي I و Q همزمان است. تحصيل. کانال انتقال BioZ داراي يک مولد جريان سينوسي براي هدايت جريان هاي AC به داخل بدنه با محدوده فرکانس وسيع 16 هرتز تا 806 کيلوهرتز و دامنه بزرگي وسيع از 16nARMS تا 1.28mARMS است. کانال انتقال همچنين مي تواند در حالت هاي ولتاژ موج سينوسي و پل H کار کند. ورودي/خروجي انعطاف پذير MUX امکان اندازه گيري دوقطبي و چهار قطبي را با چندين مجموعه الکترود فراهم مي کند.
Description

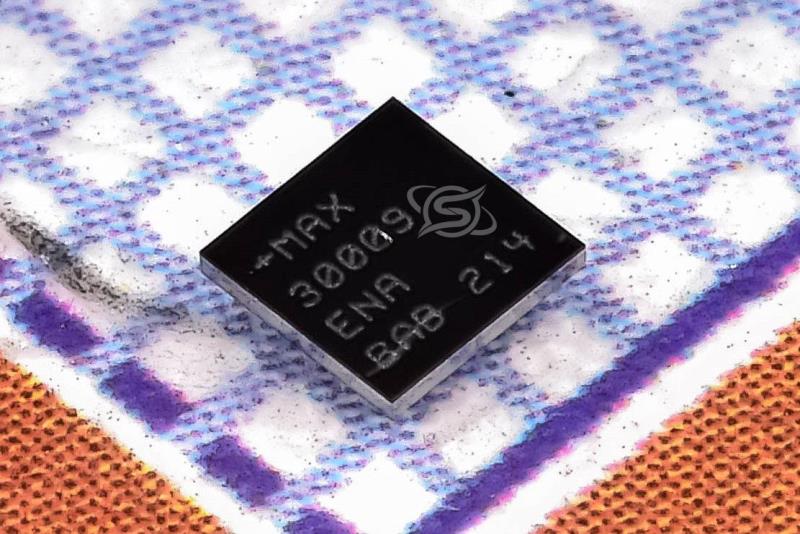

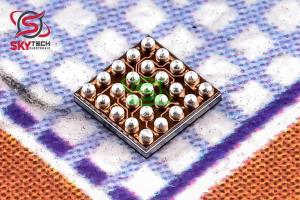

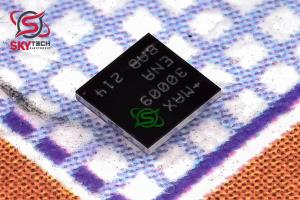

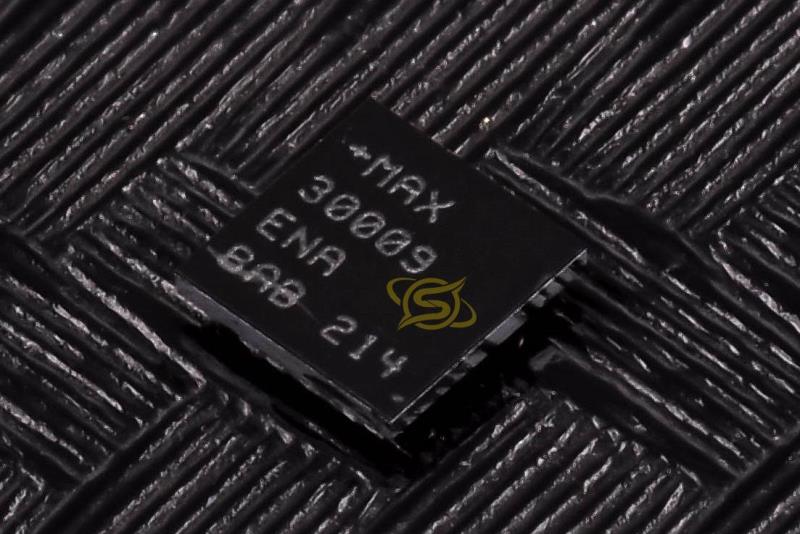

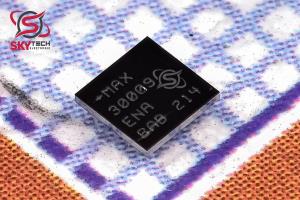

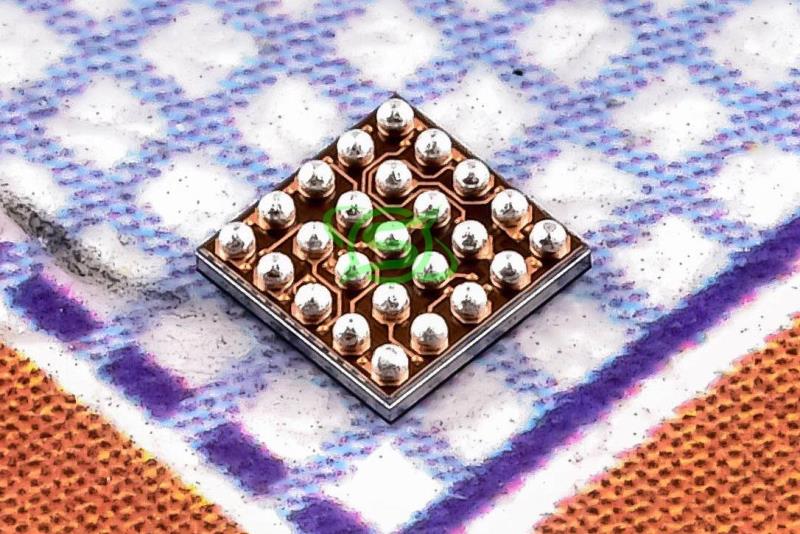

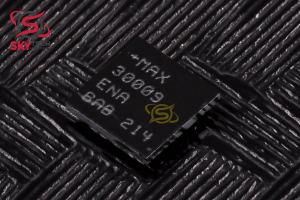

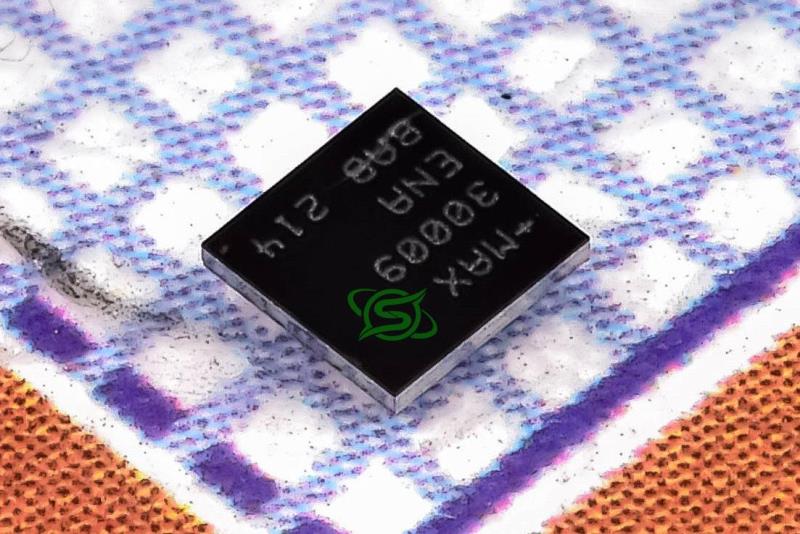

The MAX30009 is a complete Bioimpedance (BioZ) Analog Front-End (AFE) solution for wearable applications. It offers high performance for fitness, wellness, and clinical applications, and ultra-low power for long battery life. The BioZ receive channel has Electrostatic Discharge (ESD) protection, Electromagnetic Interference (EMI) filtering, internal lead-biasing, DC leads-off detection, DRVN leadoff detection, and ultra-low power lead-on detection during standby mode. The BioZ receive channel also has high input impedance, low noise, high Common-Mode Rejection Ratio (CMRR), programmable gain, various low-pass and high-pass filter options, and two high resolution analog-todigital converters for simultaneous I and Q acquisition. The BioZ transmit channel has a sine-wave current generator to drive AC currents into the body with a wide frequency range of 16Hz to 806kHz and a wide magnitude range of 16nARMS to 1.28mARMS. The transmit channel can also operate in the sine-wave voltage and H-bridge modes. The flexible input/output MUX allows for both bipolar and tetrapolar measurements with multiple sets of electrodes
|
