توضیحات
حافظه هاي فلش سريال W25X05CL (512K بيت)، W25X10CL (1M-bit) و W25X20CL (2M-bit) يک راه حل ذخيره سازي براي سيستم هايي با فضا، پين و قدرت محدود ارائه مي دهند. سري 25X انعطاف‌پذيري و عملکردي فراتر از دستگاه‌هاي فلش سريال معمولي ارائه مي‌دهد. آنها براي برنامه هاي دانلود کد و همچنين ذخيره صدا، متن و داده ايده آل هستند. اين دستگاه ها بر روي يک منبع تغذيه 2.3 ولت تا 3.6 ولت با مصرف جريان کمتر از 1 ميلي آمپر فعال و 1 ميکرو آمپر براي قطع برق کار مي کنند. آرايه هاي W25X05CL/10CL/20CL در 256/512/1024 صفحه قابل برنامه ريزي با حجم 256 بايت سازماندهي شده اند. حداکثر 256 بايت را مي توان در يک زمان برنامه ريزي کرد. W25X05CL/10CL/20CL به ترتيب داراي 16/32/64 بخش پاک‌شدني، 2/4/8 بلوک 32 کيلوبايتي پاک‌شدني و 1/2/4 بلوک پاک‌شدني 64 کيلوبايتي است. بخش‌هاي کوچک 4 کيلوبايتي، انعطاف‌پذيري بيشتري را در برنامه‌هايي که نياز به ذخيره‌سازي داده‌ها و پارامتر دارند، فراهم مي‌کنند. W25X05CL/10CL/20CL از رابط استاندارد سريال (SPI) و خروجي دوگانه با کارايي بالا و همچنين SPI دوگانه I/O پشتيباني مي کند: ساعت سريال، انتخاب چيپ، داده سريال DIO (I/O0)، DO (I/ O1). فرکانس‌هاي ساعت SPI تا 104 مگاهرتز پشتيباني مي‌شوند که در هنگام استفاده از دستورالعمل خروجي دوگانه خواندن سريع، نرخ کلاک معادل 208 مگاهرتز را امکان‌پذير مي‌سازد. اين نرخ هاي انتقال با حافظه هاي فلش موازي 8 و 16 بيتي قابل مقايسه است. حالت خواندن پيوسته امکان دسترسي کارآمد به حافظه را با حداقل 16 ساعت دستور-سربار براي خواندن يک آدرس 24 بيتي فراهم مي‌کند و به عمليات XIP واقعي (اجرا در محل) اجازه مي‌دهد. پين Hold، Write Protect و محافظت از نوشتن قابل برنامه‌ريزي، با ويژگي‌هاي کنترل آرايه بالا يا پايين، انعطاف‌پذيري بيشتري در کنترل فراهم مي‌کند. علاوه بر اين، دستگاه از استاندارد JEDEC سازنده و شناسايي دستگاه با شماره سريال منحصر به فرد 64 بيتي پشتيباني مي کند.
Description

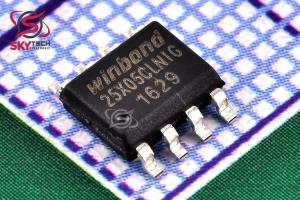

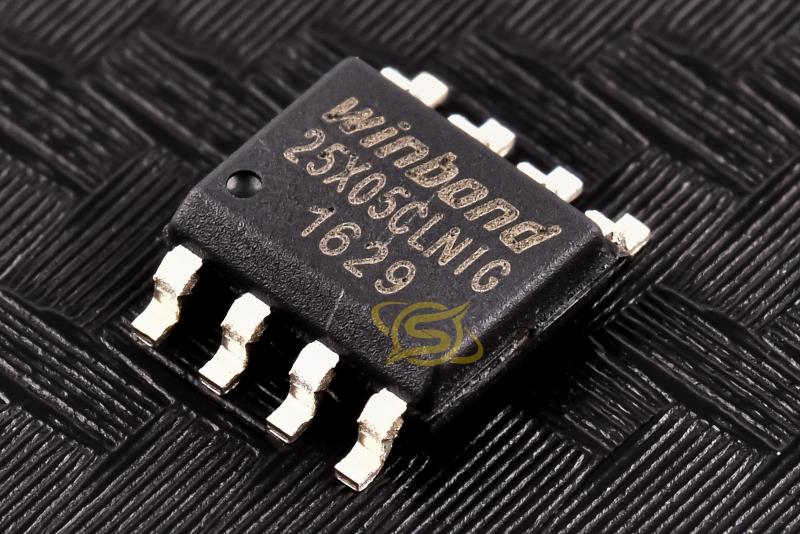

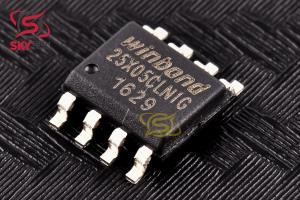

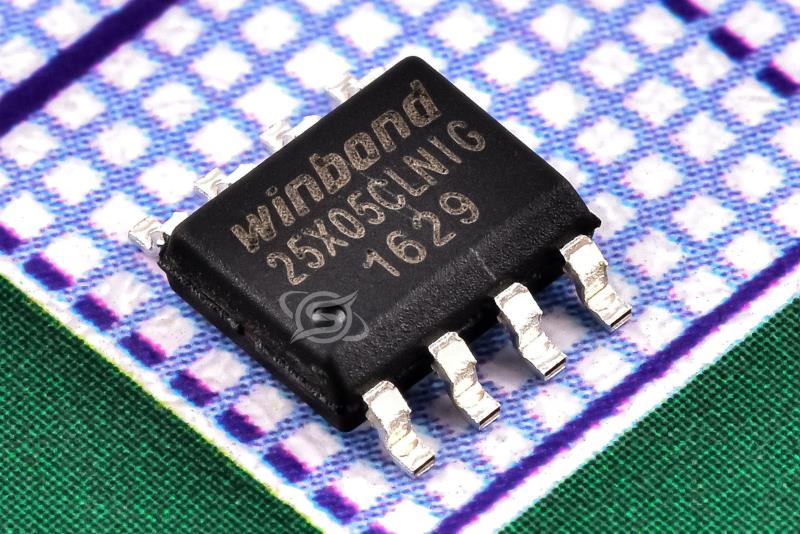

The W25X05CL (512K-bit), W25X10CL (1M-bit) and W25X20CL (2M-bit) Serial Flash memories provide a storage solution for systems with limited space, pins and power. The 25X series offers flexibility and performance well beyond ordinary Serial Flash devices. They are ideal for code download applications as well as storing voice, text and data. The devices operate on a single 2.3V to 3.6V power supply with current consumption as low as 1mA active and 1µA for power-down. The W25X05CL/10CL/20CL arrays are organized into 256/512/1,024 programmable pages of 256- bytes each. Up to 256 bytes can be programmed at a time. The W25X05CL/10CL/20CL have 16/32/64 erasable sectors, 2/4/8 erasable 32KB blocks and 1/2/4 erasable 64KB blocks respectively. The small 4KB sectors allow for greater flexibility in applications that require data and parameter storage. The W25X05CL/10CL/20CL support the standard Serial Peripheral Interface (SPI), and a high performance dual output as well as Dual I/O SPI: Serial Clock, Chip Select, Serial Data DIO (I/O0), DO (I/O1). SPI clock frequencies up to 104MHz are supported allowing equivalent clock rates of 208MHz when using the Fast Read Dual Output instruction. These transfer rates are comparable to those of 8 and 16-bit Parallel Flash memories. The Continuous Read Mode allows for efficient memory access with as few as 16-clocks of instruction-overhead to read a 24-bit address, allowing true XIP (execute in place) operation. A Hold pin, Write Protect pin and programmable write protect, with top or bottom array control features, provide further control flexibility. Additionally, the device supports JEDEC standard manufacturer and device identification with a 64-bit Unique Serial Number.
|
