گیرنده دیفرانسیلی

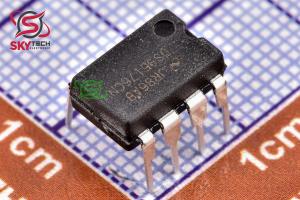

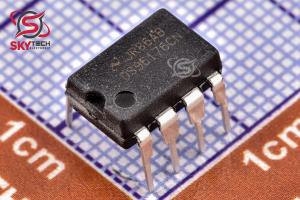

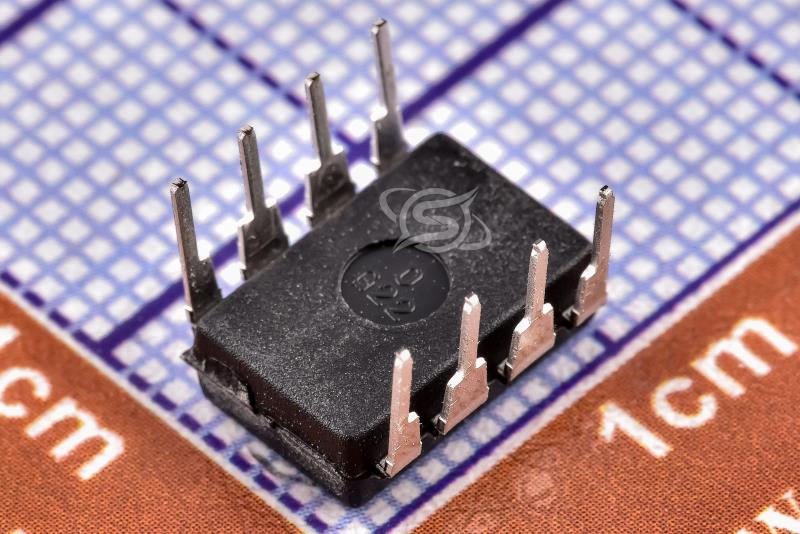

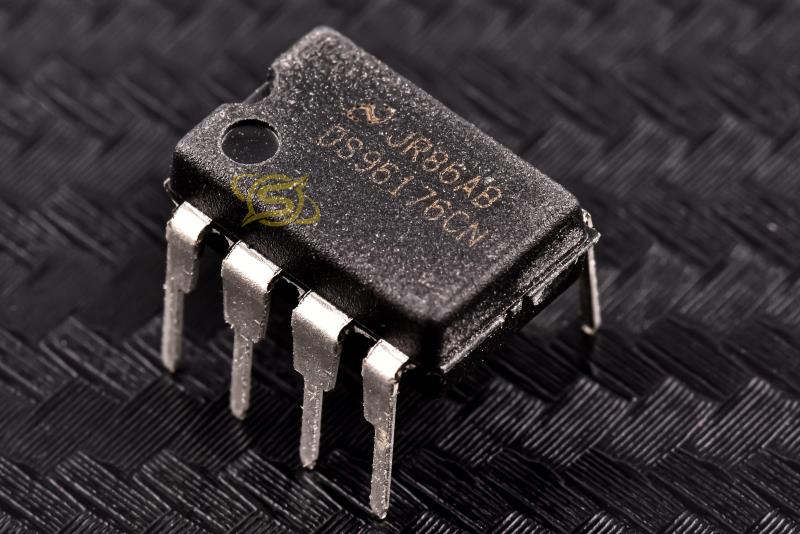

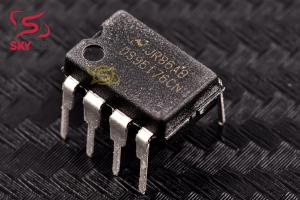

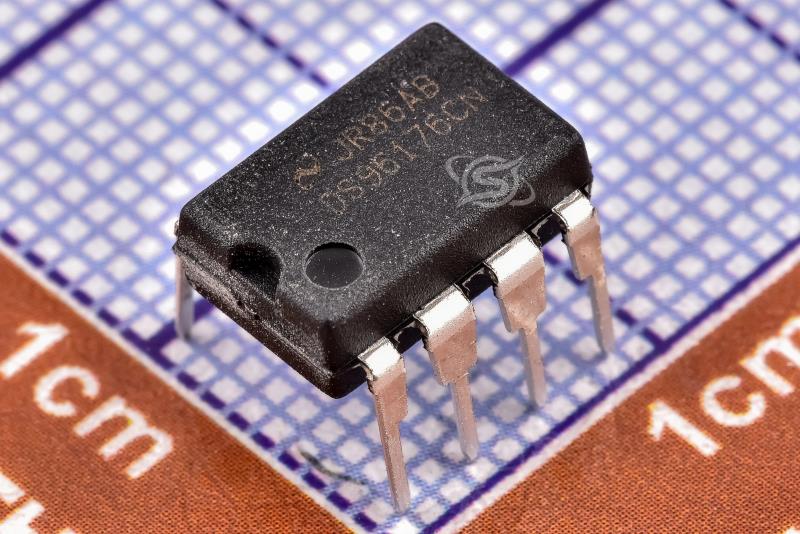

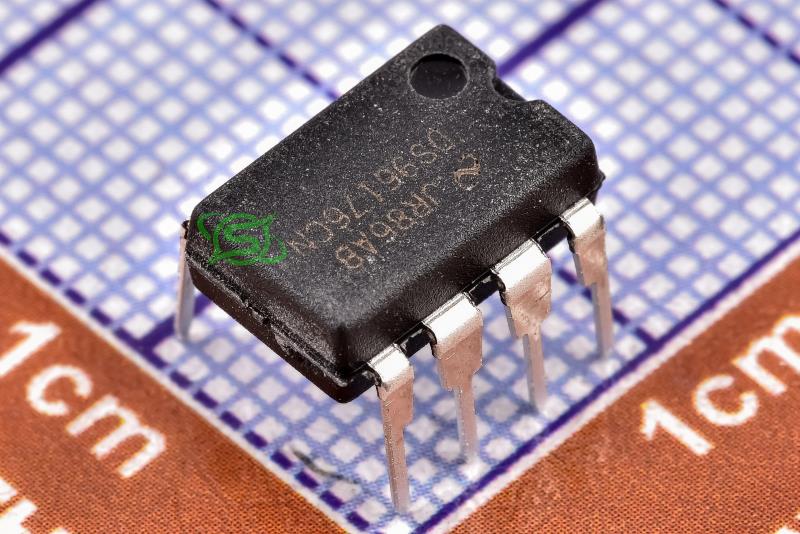

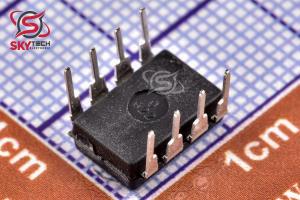

DS96176CN
RS-485/RS-422 Differential Bus Transceiver
کیفیت: ORIGINAL(distributor) پکیج: N08E
قیمت تک فروشی 2,065,396 ریال
قیمت عمده 1,967,830 ریال (10 به بالا)
قیمت ویژه 1,928,803 ریال (100 به بالا)
قیمت فوق العاده1,909,290 ریال (1000 به بالا)
 قیمت تک فروشی 2.932 تتر با تخفیف
16.315.5215.2115.05
|
توضیحات
فرستنده و گيرنده باس ديفرانسيل DS96176 يک مدار مجتمع يکپارچه است که براي ارتباطات دو طرفه داده در خطوط انتقال باس چند نقطه اي متعادل طراحي شده است. فرستنده و گيرنده مطابق با استاندارد EIA RS-485 و همچنين RS-422A است. DS96176 يک درايور خط ديفرانسيل TRI-STATE® و يک گيرنده خط ورودي ديفرانسيل را ترکيب مي کند که هر دو از يک منبع تغذيه 5.0 ولتي کار مي کنند. درايور و گيرنده داراي يک Enable فعال هستند که مي تواند به صورت خارجي به عنوان کنترل جهت عمل کند. خروجي‌هاي ديفرانسيل درايور و ورودي‌هاي ديفرانسيل گيرنده به صورت داخلي متصل مي‌شوند تا پورت‌هاي ورودي/خروجي ديفرانسيل (I/O) را ايجاد کنند که به گونه‌اي طراحي شده‌اند که هر زمان که درايور غيرفعال است يا VCC مساوي صفر ولت، حداقل بارگذاري را به باس ارائه دهد. اين پورت ها داراي محدوده ولتاژ حالت مشترک مثبت و منفي گسترده اي هستند که دستگاه را براي کاربردهاي چند نقطه اي در محيط هاي پر سر و صدا مناسب مي کند. درايور براي تحمل بارهاي تا 60 ميلي آمپر سينک يا جريان منبع طراحي شده است. درايور داراي محدوديت جريان مثبت و منفي و خاموش شدن حرارتي براي محافظت در برابر شرايط خطاي خط است. خاموشي حرارتي طوري طراحي شده است که در دماي تقاطع حدود 160 درجه سانتيگراد رخ دهد. گيرنده داراي امپدانس ورودي معمولي 15 کيلو اهم، حساسيت ورودي ± 200 ميلي ولت و پسماند ورودي معمولي 50 ميلي ولت است. DS96176 را مي توان در برنامه هاي خط انتقال با استفاده از درايورهاي خط چهار ديفرانسيل DS96172 و DS96174 و گيرنده هاي خط چهار ديفرانسيل DS96173 و DS96175 استفاده کرد.
Description
The DS96176 Differential Bus Transceiver is a monolithic integrated circuit designed for bidirectional data communication on balanced multipoint bus transmission lines. The transceiver meets EIA Standard RS-485 as well as RS-422A. The DS96176 combines a TRI-STATE® differential line driver and a differential input line receiver, both of which operate from a single 5.0V power supply. The driver and receiver have an active Enable that can be externally connected to function as a direction control. The driver differential outputs and the receiver differential inputs are internally connected to form differential input/output (I/O) bus ports that are designed to offer minimum loading to the bus whenever the driver is disabled or when VCC = 0V. These ports feature wide positive and negative common mode voltage ranges, making the device suitable for multipoint applications in noisy environments. The driver is designed to handle loads up to 60 mA of sink or source current. The driver features positive and negative current-limiting and thermal shutdown for protection from line fault conditions. Thermal shutdown is designed to occur at junction temperature of approximately 160 degree C. The receiver features a typical input impedance of 15 k ohm, an input sensitivity of ±200 mV, and a typical input hysteresis of 50 mV. The DS96176 can be used in transmission line applications employing the DS96172 and the DS96174 quad differential line drivers and the DS96173 and DS96175 quad differential line receivers.
|
