تبدیل کننده سریال دیجیتال ورودی

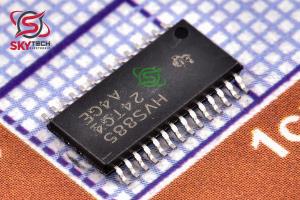

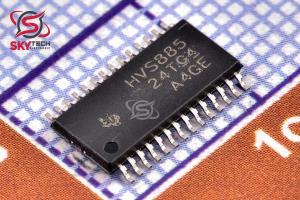

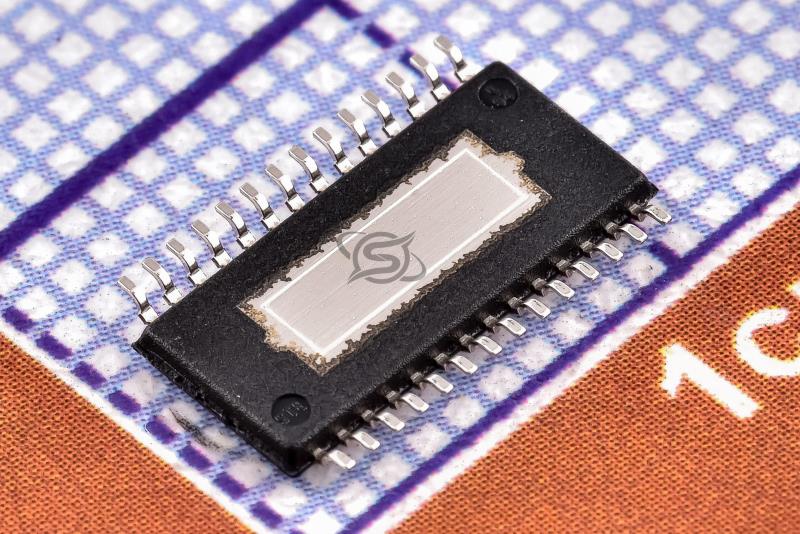

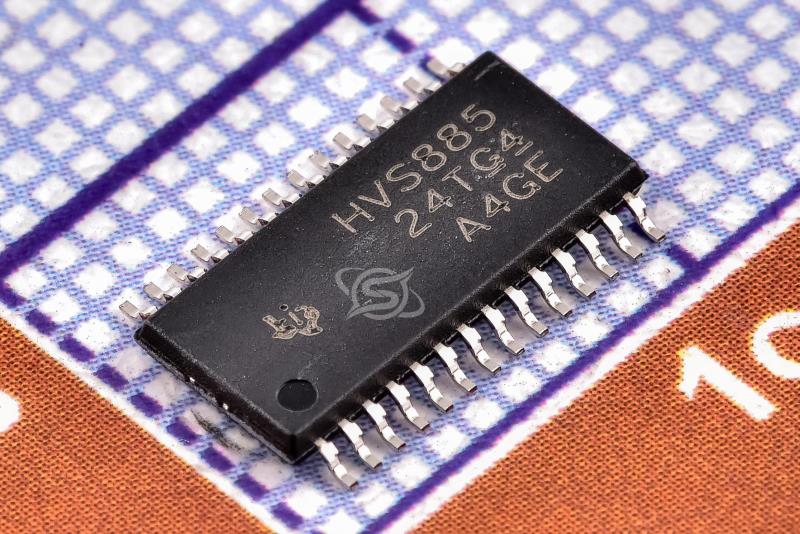

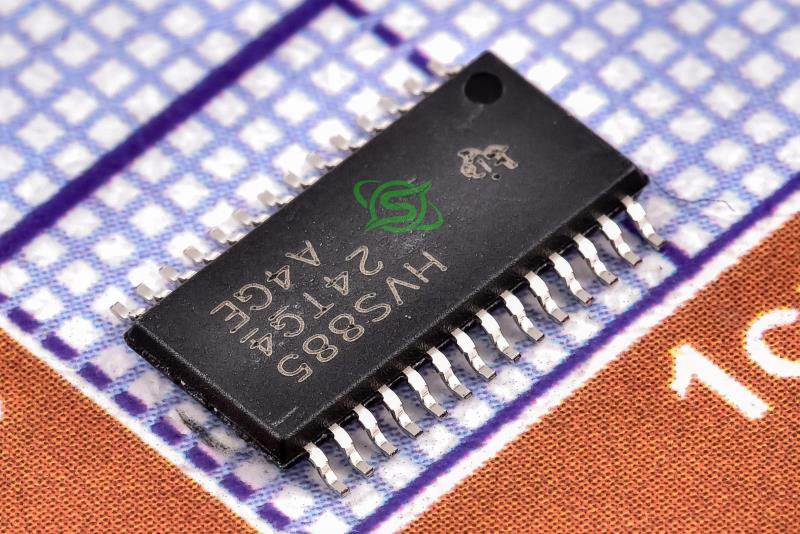

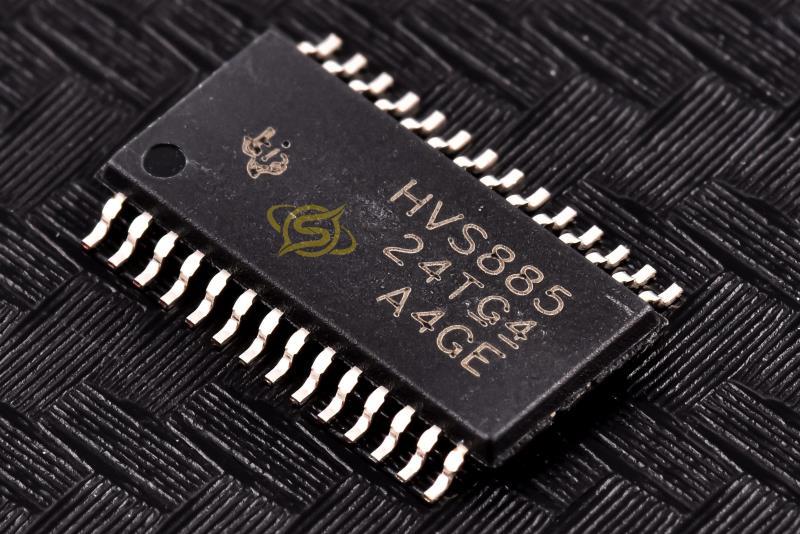

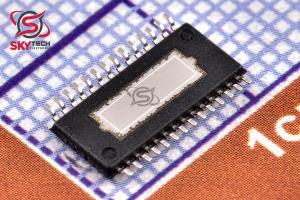

SN65HVS885
34-V Digital-Input Serializer for 5-V Systems
کیفیت: ORIGINAL(distributor) پکیج: HTSSOP-28
قیمت تک فروشی 4,107,092 ریال
قیمت عمده 3,911,959 ریال (10 به بالا)
قیمت ویژه 3,833,906 ریال (100 به بالا)
قیمت فوق العاده3,794,879 ریال (1000 به بالا)
 قیمت تک فروشی 5.829 تتر با تخفیف
32.5931.0430.4230.11
|
توضیحات
SN65HVS885 يک سريال‌ساز ورودي ديجيتال هشت کاناله براي ماژول‌هاي ورودي ديجيتال با چگالي بالا در اتوماسيون صنعتي و ساختماني است. اين دستگاه که از منبع تغذيه 5 ولت کار مي کند، ولتاژ ورودي ميدان تا 34 ولت را مي پذيرد. در ترکيب با جداکننده‌هاي گالوانيکي، دستگاه رابط بين سيگنال‌هاي ولتاژ بالا در سمت ميدان و سيگنال‌هاي ولتاژ پايين در سمت کنترل‌کننده را تکميل مي‌کند. سيگنال هاي ورودي محدود به جريان هستند و سپس توسط فيلترهاي جهش داخلي تأييد مي شوند. با افزودن چند جزء خارجي، مشخصه سوئيچينگ ورودي را مي توان مطابق با IEC61131-2 براي سوئيچ هاي سنسور نوع 1، 2 و 3 پيکربندي کرد. با اعمال سيگنال هاي بار و ساعت، داده هاي ورودي به صورت موازي در شيفت رجيستر بسته مي شوند و سپس به صورت سريال کلاک مي شوند. آبشاري چندين دستگاه با اتصال خروجي سريال دستگاه پيشرو با ورودي سريال دستگاه زير امکان پذير است و امکان طراحي ماژول هاي ورودي با تعداد کانال بالا را فراهم مي کند. چندين دستگاه را مي توان از طريق يک پورت سريال آبشاري کرد و کانال هاي جداسازي و ورودي هاي کنترل کننده مورد نياز را کاهش داد. وضعيت ورودي را مي توان از طريق خروجي هاي LED جريان ثابت به صورت بصري نشان داد. محدوديت جريان در ورودي ها توسط يک مقاومت تکي خارجي و دقيق تنظيم مي شود. يک سنسور دماي روي تراشه اطلاعات تشخيصي را براي خاموش کردن و ايمني سيستم فراهم مي کند. SN65HVS885 در پکيج 28 پين PWP PowerPAD™ موجود است که امکان اتلاف گرماي کارآمد را فراهم مي کند. دستگاه براي کار در دماي -40 درجه سانتيگراد تا 125 درجه سانتيگراد مشخص شده است.
Description
The SN65HVS885 is an eight channel, digital-input serializer for high-channel density digital input modules in industrial and building automation. Operating from a 5V supply the device accepts field input voltages of up to 34V. In combination with galvanic isolators the device completes the interface between the high voltage signals on the field-side and the low-voltage signals on the controller side. Inputs signals are current limited and then validated by internal debounce filters. With the addition of few external components, the input switching characteristic can be configured in accordance with IEC61131-2 for Type 1, 2 and 3 sensor switches. Upon the application of load and clock signals, input data is latched in parallel into the shift register and afterwards clocked out serially. Cascading of multiple devices is possible by connecting the serial output of the leading device with the serial input of the following device, enabling the design of high-channel count input modules. Multiple devices can be cascaded through a single serial port, reducing both the isolation channels and controller inputs required. Input status can be visually indicated via constant current LED outputs. The current limit on the inputs is set by a single, external, precision resistor. An on-chip temperature sensor provides diagnostic information for graceful shutdown and system safety. The SN65HVS885 is available in a 28-pin PWP PowerPAD™ package, allowing for efficient heat dissipation. The device is specified for operation at temperatures from –40°C to 125°C.
|
